模数3直齿惰齿轮三维结构设计

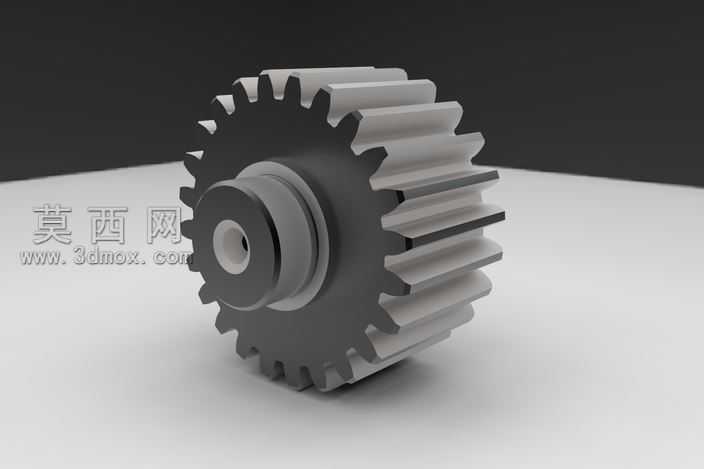

本作品为模数3的直齿惰齿轮三维建模成果，建模过程严格遵循直齿圆柱齿轮的齿廓成型原理，以渐开线齿形为核心构建基准，首先确定齿轮的分度圆、齿顶圆、齿根圆基准参数，通过参数化绘制单齿渐开线轮廓后，采用环形阵列方式完成全部轮齿的排布，保证每一个轮齿的齿距、齿厚、齿槽宽参数完全一致，符合齿轮传动的啮合精度要求。模型主体结构分为轮齿、轮辐、轮毂三个核心部分，轮齿部分做了标准的齿顶倒角与齿根过渡圆角处理，避免应力集中问题，提升齿轮实际使用中的结构强度；轮毂部分设计有中心安装通孔，孔侧带有定位台阶结构，可匹配对应直径的传动轴实现周向与轴向定位，轮辐部分采用等厚圆盘结构连接轮齿与轮毂，在保证结构刚性的同时合理控制零件整体重量。材质渲染阶段，轮齿部分采用哑光银灰色金属材质模拟调质钢的表面质感，轮毂与轮辐部分采用深灰色磨砂金属材质区分不同加工面的视觉效果，场景布光采用三点布光法，主光源从侧上方打亮轮齿啮合面，清晰展现齿廓的曲面形态与齿向的平直特征，辅光源补全暗部细节避免结构阴影过深丢失细节，背景采用渐变深灰到浅白的过渡色调，突出齿轮主体的结构轮廓。设计过程中重点考量了惰齿轮的传动特性，惰齿轮作为传动系统中不改变传动比、仅调整传动方向的中间齿轮，建模时严格控制齿形公差与同轴度公差，保证齿轮安装后可与两侧主动轮、从动轮实现顺畅啮合，无卡滞、偏磨问题；中心安装孔与轮毂的同轴度、轮齿端面与轴线的垂直度都在建模时做了基准约束，确保模型可直接用于后续的装配仿真、运动模拟以及工程图导出，适配机械传动系统的设计验证需求。
