快松式皮带轮与管道连接法兰结构

　　这套三维结构包含两类在车间设备里高频出现的基础零件，一类是可在轴上自由旋转换位的快松皮带轮，另一类是用于管路对接的连接法兰，二者在建模时统一按装配干涉校验逻辑完成配合面校核，适配中小功率带传动工位与低压流体管路的改造需求。

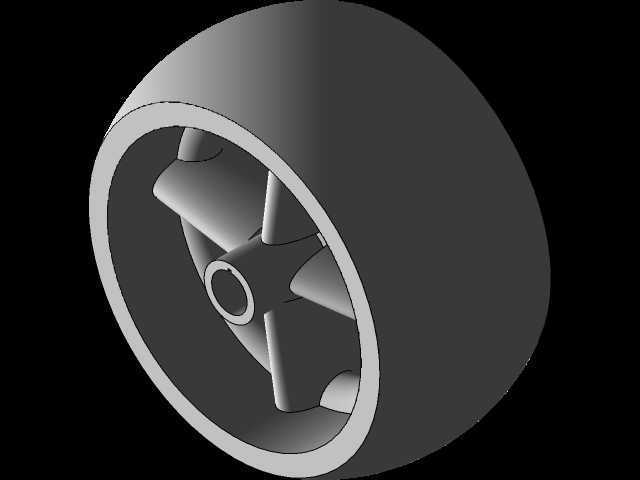

　　快松皮带轮的使用场景集中在需要频繁调整传动比、临时脱开带传动负载的工位：小型木工带锯的变速段、实验室输送线的张紧调节位、农用小型脱粒机的动力输出端，常规带轮需要拆端盖、退键才能从轴上取下，这类快松结构的轮体轮毂做了剖分快夹设计，松开轮毂侧的锁紧件即可沿轴向滑移，不需要完全拔出轴端就能把V带从轮槽脱出，或者把轮体挪到轴上不同的配合位，换槽调速时不用拆解整条传动链路。轮缘的带槽截面按普通V带的楔角做贴合，槽底留出让皮带形变的余量，轮辐采用四片辐板支撑而非实心轮盘，一方面降低旋转惯量，启停时电机不会因为轮体自重过大出现过载堵转，另一方面辐板之间的镂空空间可以在运转时带走轮槽与皮带摩擦产生的热量，避免长时间运行后橡胶带过热老化。轮毂内孔和轴的配合选用间隙配合公差，保证徒手滑移轮体时不会卡滞，锁紧件压紧后剖分轮毂产生的抱紧力足以传递额定扭矩，不会在带负载运转时出现轮体跟转打滑。建模时轮体的外径、轮槽宽度、轮毂轴向长度都按安装边界做了约束：轮缘外圆到周边防护罩的内壁预留不小于十五毫米的安全间隙，轮毂两端超出轴上安装位的长度控制在十毫米以内，避免和相邻的轴承端盖发生刮碰。

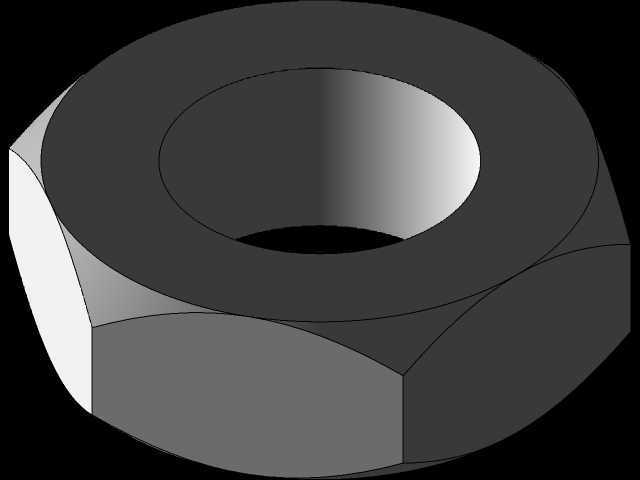

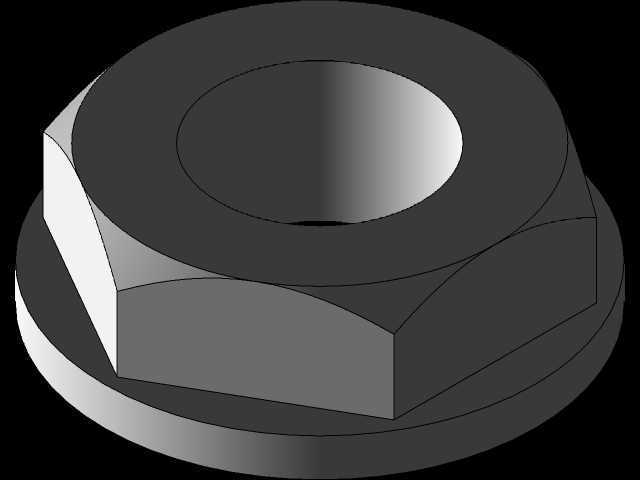

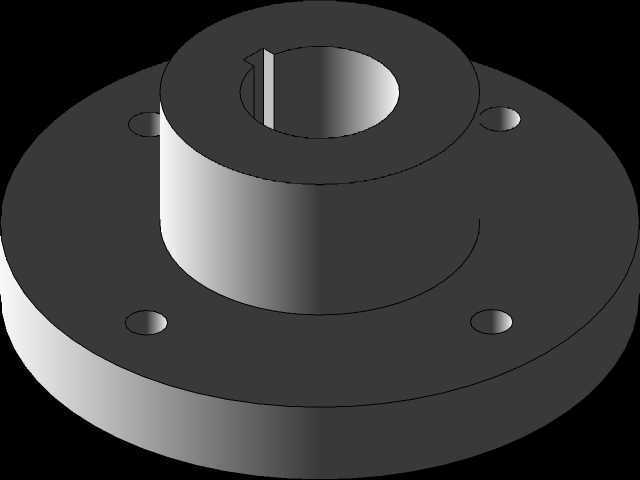

　　配套的法兰结构面向车间冷却水回路、低压气动管路、小型除尘设备的风管对接场景，两片法兰分别焊接在两段管道的端头，对接面之间加装密封垫片，沿圆周均布的螺栓孔穿入紧固件拧紧后，就能把两段管路牢牢压合，密封面的比压均匀分布，不会出现局部渗漏。法兰的密封面做成突面形式，适配橡胶石棉垫或者丁腈橡胶垫，公称压力覆盖常压到一点六兆帕的常用工况，法兰盘的外径比管道外径大出足够的宽度，让螺栓孔的中心圆和管道外壁之间留出足够的扳手操作空间，现场安装时套筒扳手可以顺利伸到螺母位置，不会被管道侧壁挡住。法兰背面和管道焊接的位置做了坡口过渡，焊接时熔深可以完全填满接缝，避免焊缝出现夹砂气孔，后期管路通压后不会从焊缝位置开裂。建模时法兰的厚度按对应管径的承压标准选取，螺栓孔的孔径比螺栓公称直径大出一到两毫米，补偿两段管道对接时的小角度对位误差，现场施工即使管道预埋存在轻微偏移，也能顺利穿入螺栓完成紧固。

　　两类零件虽然应用场景一个在传动链路、一个在流体管路，但结构设计逻辑一致：都优先考虑现场装拆的便捷性，不需要大型工装就能完成维护更换。皮带轮的快松结构省去了拉马拔轮的工序，设备检修时十几分钟就能完成带轮换位或者皮带更换；法兰的标准化连接形式让管路改造时可以直接裁切管道、焊接法兰，不用在现场车制特殊连接接头。三维建模过程中所有配合面都做了公差标注，轮体的动平衡参考面、法兰的密封面粗糙度都按机加工工艺要求设定，导入装配环境后可以直接模拟轮体在轴上滑移的行程、法兰对接时螺栓的穿入路径，提前排查结构干涉，出工程图后可直接交付车间加工，适配通用机械设备的备件自制与老旧设备改造需求。
