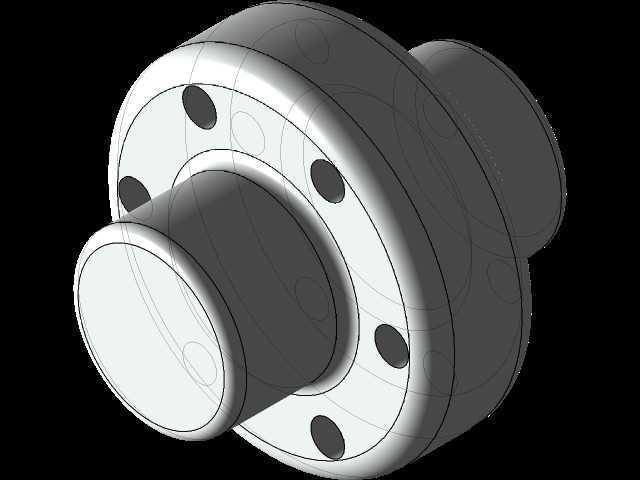

带法兰盘的轴端连接回转组件

　　抵靠对接部件的端面完成轴向限位，限制组件工作时的轴向窜动；中间过渡轴段可适配轴承内圈、传动轮或联轴器的安装位，轴段外圆按照回转配合的公差要求设计，保障旋转过程中的同轴度，降低高速运转时的偏心振动；最外端的小直径轴头可伸入对接部件的定位孔内，起到预装导向与径向定心的作用，让装配时两端轴心快速对齐，减少人工对位的调整工作量。组件另一端为直径收窄的筒状衔接段，该段外圆同样为回转面，可嵌套入外部套筒、壳体孔位或从动部件的连接腔内，外圆面与配合孔形成间隙或过渡配合，既可以作为旋转支撑面绕轴心回转，也可作为插接定位结构固定在安装基座内，适配固定连接与活动回转两种不同的使用工况。在结构设计思路上，整个组件采用全回转体构型，所有外轮廓、内孔、该回转连接组件在常规工业传动链路里，常布置在动力输出端与执行负载之间，承担轴系对接、扭矩传递与径向定位的作用，在输送设备、小型工装夹具、轻工自动化生产线以及通用传动单元中都能见到同类结构的应用。从实际装配逻辑来看，组件一端为带均布通孔的圆形法兰盘，盘面上沿圆周均匀开设六个贯通安装孔，孔位排布遵循同轴等分原则，装配时可穿过紧固螺栓与对接侧的法兰端面完成锁附，六个点位的对称布局能够让螺栓预紧力沿圆周均匀分布，避免单侧受力引发的端面翘曲或连接松动，保障传动过程中结合面的贴合稳定性。法兰盘向内延伸出阶梯式轴颈结构，轴段直径沿轴向逐级变化，不同直径的轴肩可分别对应不同的配合需求：靠近法兰的大直径轴肩可作为轴向定位基准，

　　端面均围绕同一中心轴线生成，这种构型非常适配车削加工工艺，毛坯选用棒料后可通过数控车床一次装夹完成大部分外圆、端面、台阶的加工，法兰盘上的等分孔可后续通过钻床或加工中心完成钻孔、铰孔工序，加工工艺路线短，装夹定位基准统一，容易保障各轴段之间的同轴度以及法兰端面与轴线的垂直度，降低加工误差带来的装配干涉风险。法兰盘与轴体衔接的位置做了平缓的圆弧过渡处理，没有出现尖锐的直角转角，这种设计能够大幅降低轴肩位置的应力集中系数，当组件传递扭矩、承受径向载荷或出现小幅偏载时，过渡圆角可以分散转角处的集中应力，避免长期交变载荷下出现裂纹萌生，提升部件的疲劳使用寿命。从安装边界维度考量，该组件的最大外轮廓为法兰盘的外圆直径，

　　装配时需要在法兰侧预留出螺栓穿入、扳手拧动的操作空间，法兰端面与对接面之间需预留密封垫或调整垫片的放置间隙，用来补偿加工带来的端面尺寸误差，也可根据使用需求加装密封件阻挡粉尘、切削液进入配合面。轴向方向上，总长度覆盖法兰盘厚度、各阶梯轴段长度以及端部衔接筒段的长度，安装时需确认轴头伸入对接部件后的轴向间隙，既不能因轴段过长出现顶死现象，也不能因插入深度不足导致配合接触面过短、承载能力下降。径向边界上，各轴段与外部安装孔、轴承内圈、传动件轮毂之间需按照配合等级预留对应间隙，旋转工况下要预留润滑脂的存储空间，固定插接工况下可涂覆固持胶提升连接刚性。实际选型应用时，若组件用于传递扭矩的回转场景，可将中间轴段与轴承内圈配合，

　　两端分别通过法兰和轴头连接动力侧与负载侧，法兰螺栓按对角顺序分步拧紧，让端面压紧力均匀一致；若作为静态连接接头使用，可将筒状段压入基座孔内，法兰盘通过螺栓固定在设备墙板上，作为外部管路或附件的连接基座。该结构没有复杂的异形曲面或特殊加工特征，零部件集成度高，将法兰连接功能、轴系定位功能、插接导向功能整合在单一整体构件上，减少了装配时的零件数量，省去了多零件拼接带来的累积误差，既能在新设备设计时作为标准传动连接单元选用，也可在老旧设备改造时替换原有磨损的连接轴盘，适配多数通用机械的轴系连接需求。建模过程中所有回转特征通过旋转生成，孔位采用圆周阵列完成，各台阶长度、直径、圆角参数均保留可编辑特征，设计人员可根据实际承载扭矩大小、安装空间尺寸快速调整法兰外径、孔位数量、轴段直径与总长，快速衍生出适配不同工况的系列化变体结构。
