汽车转向系统连杆传动构件结构设计

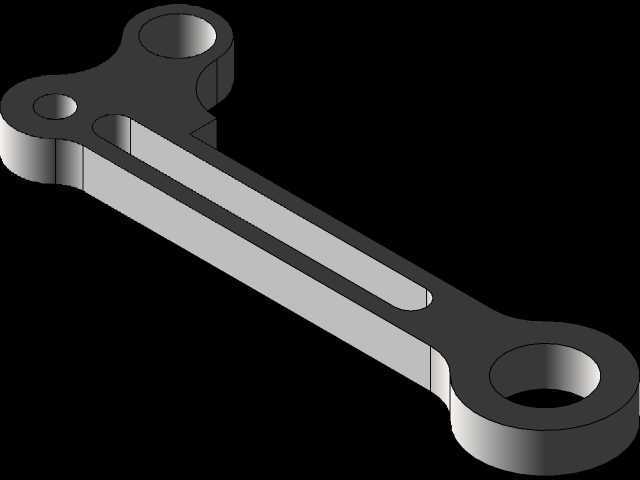

　　这款连杆构件属于汽车转向架总成里的核心传力部件，在整车转向执行链路中承担运动传递与载荷承接的作用，日常行驶过程中，方向盘输入的转向力矩经过转向器放大后，会通过这类连杆将动作同步传递给两侧转向节，带动车轮完成指定角度的偏转，同时在车辆经过颠簸路面、悬架产生上下跳动时，该构件还要配合转向拉杆的运动轨迹完成随动，避免转向干涉与轮胎异常磨损。从结构外形来看，构件整体为长条形锻压成型基体，两端分别设置同轴度要求严格的圆形铰接孔，其中一端为单耳铰接座，另一端为双耳配合的连接端，杆身中段开设长条形减重通槽，在不削弱整体抗弯截面模量的前提下尽可能降低构件自身重量，减少转向系统的运动惯量，让转向响应更跟手。设计阶段首先要锁定的是两端铰接孔的中心距，

　　这个尺寸直接决定转向传动比的实际输出值，中心距偏差超过允许范围会导致左右转向轮的转角差不符合阿克曼几何特性，转弯时出现轮胎侧滑、转向沉重的问题；孔位的平行度公差需要控制在极小的区间内，防止装配后铰接销轴出现别卡，长期运行出现偏磨。杆身的轮廓过渡全部采用大圆角顺滑衔接，避免直角拐角带来的应力集中，车辆在紧急变道、过坑洼冲击工况下，连杆承受的瞬时拉压载荷会数倍于静态转向力，圆角过渡可以把峰值应力分散到更大的基体区域，杜绝疲劳断裂风险。中段的长槽并非随意开设，槽的两端同样做了半圆收尾，槽宽与杆身宽度的比例经过反复校核，既保证开槽后构件的抗弯、抗扭刚度满足整车耐久测试要求，又能最大化去除冗余材料，兼顾轻量化与结构强度。

　　两端的铰接孔内部需要压装衬套或者装配滚动轴承，孔的内径尺寸公差、表面粗糙度都有明确要求，装配后销轴可以在孔内自由转动，同时径向旷量控制在设计允许范围内，旷量过大会导致转向虚位变大，旷量过小则会出现转向卡滞、回正不畅的问题。安装边界方面，该连杆两端分别对接转向摇臂与转向节臂，周边需要预留足够的运动包络空间，车辆满载悬架压缩、拉伸到极限行程，同时方向盘打满转角的复合工况下，连杆不能与周边的悬架摆臂、制动管路、车架翼子板发生运动干涉，建模阶段需要把全行程的运动轨迹逐一做干涉校验，确认所有极限位置都保留安全间隙。构件的厚度方向尺寸匹配铰接销轴的轴向长度，两端连接座的凸台高度经过适配，保证装配后销轴的轴向定位卡簧可以正常装入，

　　不会出现轴向窜动。实际量产中这类构件多采用中碳钢锻造后做调质处理，表面再进行发黑或者涂装防锈，三维建模时需要把锻造拔模斜度、机加工余量区域都提前预留，后续工程图中会明确标注各形位公差、热处理硬度要求、表面处理规范，确保加工出的成品在整车十万公里以上的耐久测试中，不会出现变形、断裂、铰接位松旷等故障，保障转向操控的可靠性与行驶安全。
