长条形敞口储料槽体结构设计

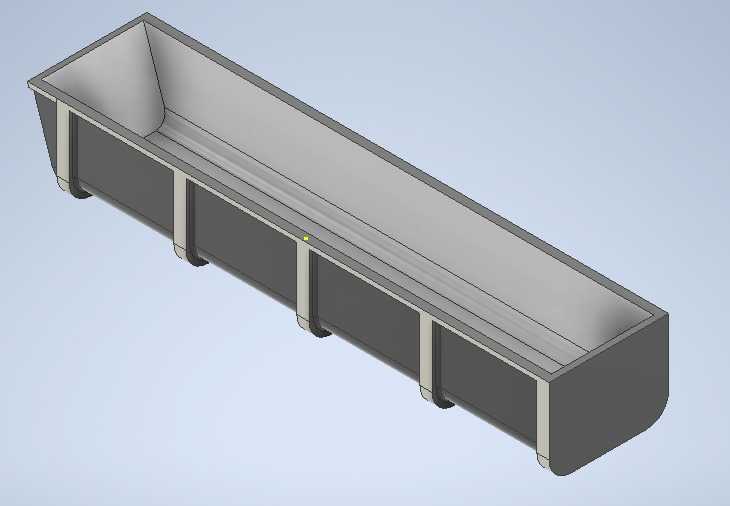

　　该长条形敞口槽体的三维结构，面向散料暂存、流体承装、工序间物料中转这类车间常见工况展开设计，整体采用狭长矩形敞口构型，槽体一端做圆弧收底过渡，既规避直角转角处的物料残留死角，也降低槽体端部的应力集中风险。从现场安装边界来看，槽体总长远大于槽宽与槽深，适配沿生产线走向布置的安装需求，可架设在相邻工序设备之间，作为物料流转的中间承载体，也可固定在支架上作为批量储料单元，槽体底部预留的支撑脚位与外壁均布的竖向加强箍，直接对应落地安装或者架空架设的固定需求，安装时可通过支撑脚与预埋钢板焊接、螺栓连接，也可依托加强箍位置搭配托架承托，无需额外在槽壁开孔破坏整体密封性能。

　　槽体内部为光滑连续的容腔，内壁无突兀凸起结构，针对粉状、颗粒状散料存储场景，物料可沿槽底顺畅滑移，减少挂料、积料问题；针对水性介质、工业废液或者工艺用水承装场景，连续光滑的内壁也便于后续冲洗清理，圆弧过渡的槽底转角不会积存淤积物。外壁的多道竖向加强箍沿槽体长度方向等距排布，每道加强箍从槽口上沿一直延伸至槽底圆弧位置，这种结构设计思路，是考虑长槽体在满载工况下，槽壁会受到物料侧向静压力，长跨度槽壁若仅靠板材自身刚度，很容易出现外鼓变形，竖向加强箍相当于给槽壁设置了多道刚性肋，把长槽壁分割成多个小跨度受力单元，大幅降低槽壁板材的计算厚度，在控制整体自重的前提下保证槽体刚性。槽口位置做了外翻的边沿结构，既提升槽口的抗变形能力，避免槽体长期使用后槽口出现翘曲，也可作为槽盖安装、防尘罩固定的连接基准面，现场需要做防尘、防飞溅防护时，可直接沿槽口边沿加装盖板或者防护帘。

　　端部圆弧收底的构型，一方面匹配槽内物料向一端归集的使用需求，当槽体作为输送过渡料槽使用时，可将槽体沿长度方向设置微小倾角，物料在重力作用下向圆弧端聚拢，方便对接出料管路或者出料输送设备；另一方面圆弧曲面的受力特性优于直角端板，满载时端板承受的侧向压力可通过圆弧曲面均匀分散到两侧槽壁与底部支撑结构，避免直角端板在交变载荷下出现焊缝开裂问题。槽体底部的支撑脚对应每道加强箍的位置设置，支撑载荷直接通过加强箍传递到槽体整体结构，不会出现槽底局部受载凹陷的问题，架空安装时，相邻支撑脚的间距经过受力匹配，满载状态下槽底的挠度控制在工程允许范围内，不会出现槽底变形积液、物料积存的问题。

　　在实际产线应用中，这类槽体可适配多种场景：在散料加工生产线里，可作为破碎、筛分工序之间的暂存料槽，缓冲前后工序的产能差；在水处理、表面处理车间里，可作为清洗槽、浸泡槽的主体结构，内壁可根据需求衬防腐层；在建材生产场景中，也可作为混凝土浆料、骨料的中转承槽。建模过程中完整还原了槽体的壁厚、加强箍截面尺寸、支撑脚定位、端部圆弧半径与槽口翻边结构，结构设计人员可直接基于该模型校核槽体容积、满载刚度，也可根据现场安装空间调整槽体长度、加强箍间距与支撑脚高度，对接后续的支架设计、管路配套设计工作，整体结构无复杂异形曲面，加工工艺性好，可采用钢板折弯、焊接成型，制造成本低，维护难度小。
