带键槽空心轴套锁紧固定构件

项目分类:通用机械零部件 发布时间:2024-09-25 ID:777812
  • 带键槽空心轴套锁紧固定构件
  • 带键槽空心轴套锁紧固定构件
  • 带键槽空心轴套锁紧固定构件
  • 带键槽空心轴套锁紧固定构件
  • 带键槽空心轴套锁紧固定构件

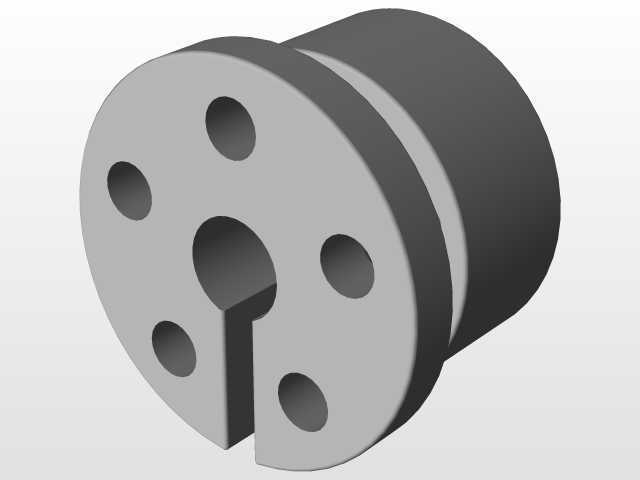

  该构件为回转类轴系配套的空心锁紧套,整体采用圆柱筒体构型,沿轴向贯通设置内孔,顶端端面加工有径向开口键槽结构,可与传动轴端部的平键配合实现周向防转,筒体侧壁预留的开槽结构在锁紧时可产生微量弹性形变,抱紧穿过内孔的旋转轴,完成旋转部件与轴体之间的周向定位与轴向紧固,避免传动过程中出现相对滑移、周向窜动的问题。

  从实际设备应用场景来看,这类锁紧轴套大量出现在交流稳压设备的调压传动机构、小型输送设备的辊筒传动端、轻工机械的转轴连接位以及非标自动化设备的动力传递节点中。在稳压变压器的调压传动链路里,调压器的碳刷滑动机构需要随驱动轴同步转动,若直接采用顶丝固定,长期受交变载荷、振动影响后顶丝容易松脱,造成碳刷走位偏移、调压输出失准;采用这种带键槽的开口锁紧套,一方面通过平键承担全部扭矩传递载荷,避免抱紧力不足导致的打滑,另一方面筒体的弹性抱紧结构可以在轴的外周形成均匀的径向压紧力,既可以限制配套旋转部件的轴向位置,也能抵消传动过程中产生的小幅振动,相比传统刚性联轴器,它不需要在轴体上加工额外的定位台阶,也不用对轴表面做打孔攻丝处理,对现场安装、后期维护拆卸都更友好。

  结构设计层面,该零件的建模逻辑完全围绕装配边界展开:外圆柱面作为安装基准面,需要和配套旋转轮毂的安装孔形成过渡配合,外径公差控制在IT7级区间即可满足多数普通传动场景的定心需求;内孔直径根据适配传动轴的公称尺寸做基孔制配合设计,间隙量控制在0.02~0.05mm,既保证装配时轴体可以顺利穿入,又不会因为间隙过大造成锁紧后同轴度超差。顶端的键槽宽度按照标准平键的尺寸系列匹配,键槽两侧面的工作面粗糙度要求高于槽底,建模时需要保证键槽的对称度相对于内孔轴线不超过0.03mm,避免装配后平键单侧受力出现挤压变形。筒体侧壁的轴向开槽宽度控制在2~3mm,开槽从顶端面向下延伸至筒体总长度的三分之二位置,既保留足够的弹性变形余量,又不会因为开槽过长导致筒体整体刚性不足,锁紧后出现筒体偏摆。

  尺寸与安装边界方面,该轴套的整体长径比约为2.2:1,较长的筒体轴向长度可以增大和轴体的接触面积,单位面积的抱紧压强更低,不会在轴表面压出明显凹痕;外圆柱面的顶端可根据安装需求加工出外螺纹,配合锁紧螺母即可轴向施压,迫使开槽筒体收缩抱紧轴体,不需要额外在轮毂侧面加工顶丝孔。装配时首先将轴套穿入待固定旋转部件的轮毂孔内,对齐轴套键槽与传动轴上的平键后将整套部件推到轴体的指定轴向位置,随后拧紧端部锁紧螺母,筒体沿开槽方向产生均匀径向收缩,内孔壁贴合轴面、键槽侧面贴合平键侧面,同时轴套的轴肩端面压紧轮毂端面,一次性完成周向扭矩传递、轴向位置锁定、同轴度定心三个功能。在建模过程中需要特别注意开槽位置的圆角过渡,槽根处必须设置R1~R2的工艺圆角,避免热处理或者长期受交变应力时在槽根位置出现应力集中断裂;内孔与端面的交接处做0.5×45度倒角,去除毛刺的同时引导轴体顺利穿入,外圆柱面的非配合面可以适当降低粗糙度要求,减少不必要的加工成本。这类构件结构简单但受力逻辑清晰,建模时需要把装配干涉、应力集中、加工工艺性三个维度的约束同步纳入考量,才能保证加工完成后实际装配使用的可靠性。
