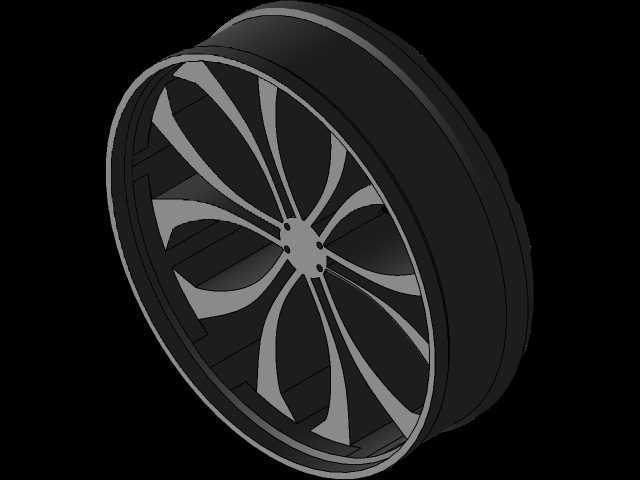

这套轮辋结构在建模阶段优先把装车边界放在首位,轮缘外侧的胎圈座环带按照常规乘用车子午线轮胎的配合轮廓做了等半径过渡,没有为了追求外观锐边而削减胎圈支撑厚度,实际装车后轮胎充气时胎唇可以完全贴合座面,不会出现慢撒气或者轮辋切胎的问题。轮辋桶身的轴向宽度预留了制动卡钳避让空间,从轮辐内侧到桶身内壁的空腔尺寸,能够覆盖市面多数家用车的浮动式卡钳,哪怕后期改装更大尺寸的制动盘,也不需要额外在轮辐背面铣削让位,避免了削弱辐条根部强度的隐患。中心安装区域采用了一体式轮毂座结构,中心孔的同轴度在建模时就和轮辋回转中心做了全约束,五个螺栓孔围绕中心孔均匀圆周阵列,孔位的节圆直径按照主流乘用车的轮毂安装规范设定,
装车时轮毂轴头可以完全穿入中心孔承受整车径向载荷,螺栓只负责提供锁紧夹紧力,不会出现螺栓单独受剪导致的断裂风险。辐条的造型采用了旋风式分叉曲面设计,每一组主辐条从中心轮毂座向外延伸时逐渐拆分为两条弯曲支臂,支臂的曲面顺着轮辋旋转方向做扭转延伸,既在视觉上形成了连续的动感流线,也在结构上优化了载荷传递路径:车辆经过颠簸路面时,地面传来的冲击从轮缘接触点顺着辐条曲面逐步传导到中心安装座,曲面的连续变厚度设计可以分散应力集中,不会在辐条和轮圈衔接的根部出现应力突变。辐条之间的镂空窗口面积经过权衡,窗口过大虽然能降低整体重量,但会让轮辋的侧向刚性明显下降,高速过弯时轮圈出现微变形会破坏轮胎的接地角度;窗口过小则会增加簧下质量,
还会阻挡制动系统的散热气流。这套结构的镂空比例刚好在两者之间取得平衡,行车时气流可以从辐条间隙直接穿过,冲刷制动盘表面带走摩擦产生的热量,连续长下坡制动时也能延缓制动热衰减的出现。轮辋的外轮缘做了凸起的防脱台设计,当车辆低胎压快速过弯时,轮胎胎唇在侧向力作用下不会轻易脱离轮辋座,哪怕遭遇轮胎瞬间失压的极端情况,轮胎也能暂时卡在轮缘凸台和胎圈座之间,给驾驶员留出足够的减速靠边距离。轮辋内侧的桶壁厚度采用了渐变设计,靠近轮缘的位置厚度稍大,用来承受轮胎充气后的周向张紧力,靠近中心轮毂的区域厚度适当减薄,在不降低整体刚性的前提下控制整体重量,降低车辆的簧下质量,悬架系统回弹时的响应速度会更轻快,颠簸路面的轮胎贴地性也能得到改善。
建模过程中所有的曲面都做了连续性检查,辐条表面的光顺曲面没有突兀的折角,后续不管是做数控加工还是铸造成型,模具的脱模方向都可以顺着辐条的扭转曲面设定,不需要设计复杂的侧向抽芯结构,量产时的铸造良品率更高。轮辋的安装端面做了平整的贴合面处理,和轮毂轴头的接触区域没有凸起的造型特征,锁紧螺母压紧之后整个轮辋可以完全贴紧轴头安装面,高速行驶时不会出现轮辋抖动的问题。气门嘴的安装孔位预留 在轮辋桶身的一侧,位置避开了辐条的遮挡,后期充气或者加装胎压监测传感器时,操作空间充足,不需要拆卸轮胎就能完成传感器的更换维护。这类轮辋结构既可以适配常规家用轿车的日常通勤场景,也能满足改装车辆对外观造型和刚性的双重需求,建模时所有的配合尺寸都保留了参数化关联,调整轮辋直径、螺栓孔节圆或者辐条数量时,整个装配结构可以同步更新,不需要重新绘制基础轮廓。
