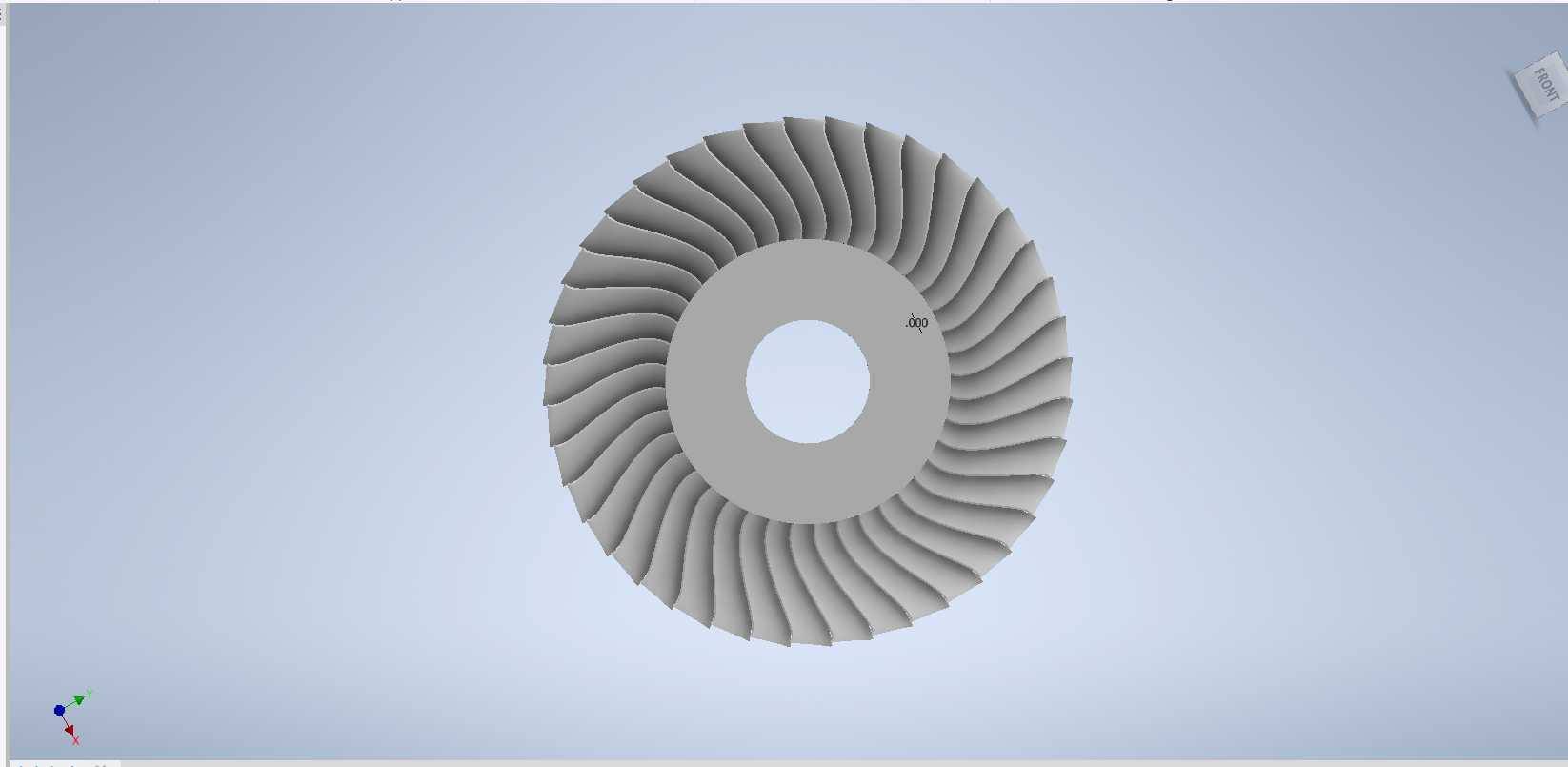

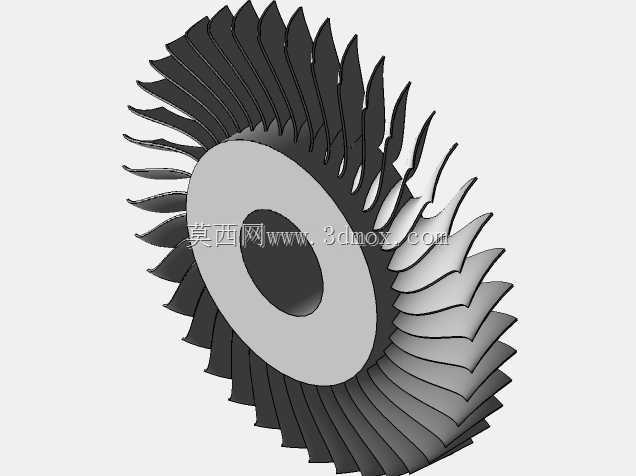

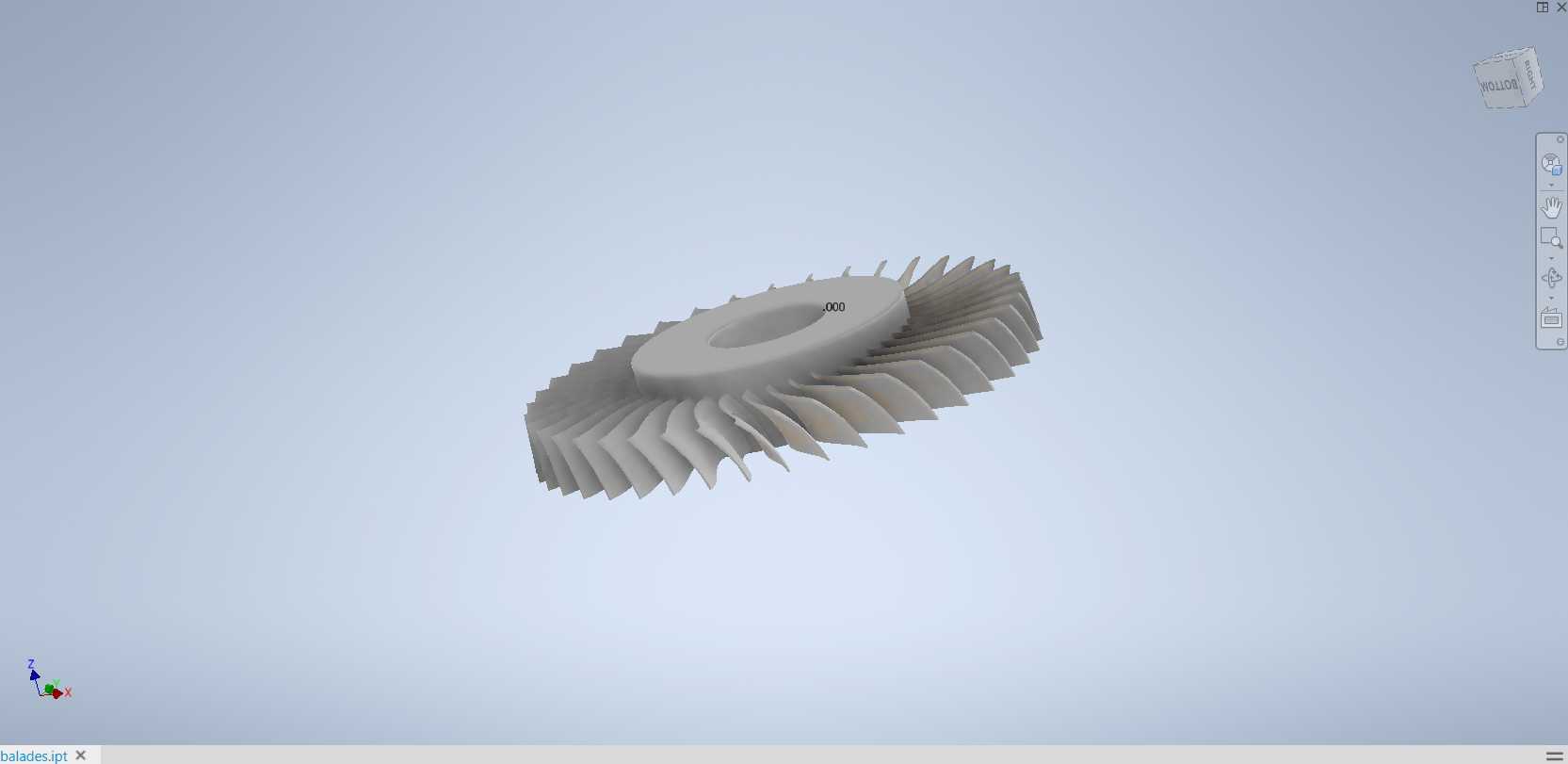

这类径流式涡轮结构,常配套在小型燃气轮机、涡轮增压器、工业透平设备以及部分流体输送动力单元中,核心作用是将流体携带的动能、压力能转化为轴端输出的旋转机械能,或是在反向工况下驱动流体形成定向流动。从实际工程应用来看,这类带中心轴孔的涡轮,安装时需要匹配对应直径的传动轴,通过轴孔与轴的过盈配合或是键连接传递扭矩,轮盘背面的定位端面需要与轴承座端面贴合,保证旋转过程中端面跳动量控制在允许范围内,避免高速旋转时出现动平衡超标引发的振动问题。设计过程中,首先要确定轮盘的基础承载结构,中心轴孔的直径需要匹配对应传递扭矩下的轴径要求,轮盘的厚度从中心向边缘逐步过渡减薄,既保证中心区域的结构强度,满足扭矩传递的受力要求,又能降低外缘区域的整体重量,减少高速旋转时产生的离心应力。叶片部分采用空间扭曲曲面构型,每个叶片的安装角从轮盘根部到外缘逐步变化,适配流体从径向流入、轴向流出的流动轨迹,减少流体在叶道内的流动损失,叶片前缘做了小圆角过渡处理,避免流体冲击时产生局部涡流,尾缘做减薄处理,降低流体流出时的尾迹损失。叶片沿轮盘周向均匀排布,相邻叶片之间形成的流道截面沿流动方向平滑变化,保证流体在流道内逐步完成能量转换,不会出现截面突变引发的流动分离。实际选型使用时,需要注意涡轮的外径尺寸要匹配安装腔体内的空间边界,轮盘背面的凸起结构要避开腔体内的其他固定部件,预留足够的旋转间隙,避免运转过程中出现刮碰。叶片的曲面精度直接影响能量转换效率,建模过程中需要逐段控制叶型的截面线轮廓度,保证每个叶片的型面偏差在公差范围内,同时要做整体的动平衡校核,在轮盘对应位置预留去重区域,方便后续实际加工完成后做动平衡校正。这类结构在动力类设备中属于核心做功部件,其结构强度、叶型精度直接影响整套设备的运行效率与稳定性,设计时既要考虑气动性能的要求,也要兼顾加工工艺的可行性,叶片与轮盘采用一体化结构设计,避免分体连接带来的应力集中问题,提升整体结构在高速、高温工况下的使用寿命。
- 上一篇:复古上单翼螺旋桨轻型飞机结构设计
- 下一篇:航天装配用卡扣连杆式装夹构件
- 全部评论(0)
- 模板大小: 4.08 MB
- 售价:5金币
- 下载次数: 105
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用机械零部件
