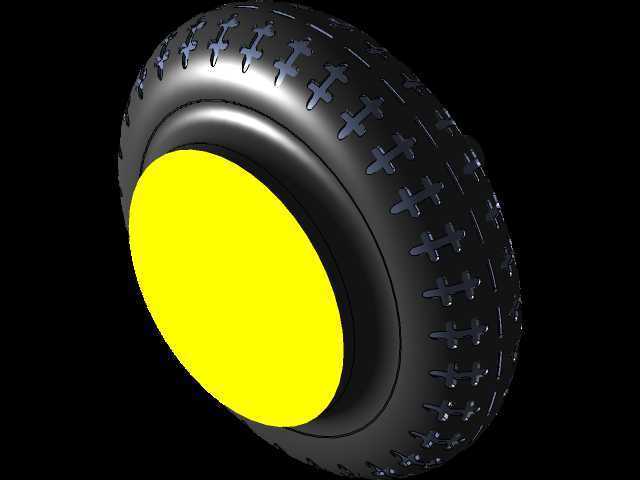

在小型移动平台、巡检机器人、短途代步载具以及户外作业辅具的行走机构开发中,轮体并非简单的圆形橡胶件,而是直接决定接地性能、越障能力与装配兼容性的核心承载部件。这套悬浮轮结构在建模阶段就围绕非铺装路面的使用需求展开,胎面采用连续环状橡胶基体,外侧排布交错延伸的块状防滑花纹,花纹块沿胎面周向呈多列错位分布,每一处凸起都带有清晰的拔模斜度与根部过渡圆角,既还原了真实橡胶轮胎硫化成型的工艺特征,也避免三维结构出现尖锐应力集中棱边。轮体中心设置亮黄色轮毂端盖,端盖为完整圆盘造型,与黑色胎体形成明确的视觉分区,端盖外缘与轮胎内侧轮辋区域平滑衔接,轮辋曲面采用多级圆弧过渡,从胎圈位置向内收拢,形成可供轴承、轮轴穿装的环形安装空间。从实际工况来看,
这类深花纹行走轮多用于草地、碎石路、松软泥地等低附着场景,凸起花纹块在受压时嵌入地表微小凹凸,能够提供比光面胎体更强的切向抓地力,错位排布的花纹还可以在轮体滚动过程中连续打破接地接触面的水膜或浮土,减少湿滑路面打滑概率。悬浮式的结构设计思路,重点在于轮体与安装支架之间预留活动余量,胎体自身的橡胶弹性形变可以吸收路面传来的小幅冲击,配合轮轴处的浮动安装间隙,当行走平台经过不平整地面时,单轮能够随地表起伏产生小范围自适应姿态调整,不必完全依赖悬架结构即可让胎面保持较大接地面积,这对于轻量化小型载具而言,可以在简化底盘结构的同时兼顾减振效果。建模过程中胎体曲面采用回转特征为基础,先构建轮胎的基础环形轮廓,再沿周向阵列分布防滑花纹凸起,
每一列花纹沿胎面轴向错开设定角度,避免花纹沟槽形成贯通周向的薄弱环带;轮毂端盖单独作为实体零件建模,与胎体保留合理的装配配合面,端盖中心预留轴孔安装位,设计时需要明确轴孔直径、轴承位台阶深度以及端盖外侧到胎面最外侧的总宽度边界,保证轮体装入车架叉口时不会与支架侧板、锁紧螺母发生运动干涉。外形尺寸层面,轮体的外径直接决定整机离地间隙,外径越大,跨越石块、路沿等障碍的能力越强,但同时会抬升整机重心,因此在布局时需要结合载具底盘高度匹配轮径;胎面宽度则影响接地压强,更宽的胎体在松软地面下沉量更小,滚动阻力随之降低,但过宽的轮体会增大转向时的摩擦扭矩,需要和转向机构的输出能力匹配。安装边界上,轮辋内部的空腔需要容纳轮毂轴承、
轴套以及轮轴紧固件,设计时要核对胎圈内侧的最小内径,保证轴承座可以完全置入空腔,两侧伸出的轮轴轴头长度要匹配安装支架的板厚与锁紧垫片厚度,轮体转动全程胎侧不得剐蹭支架内侧。花纹块的高度也经过权衡,过高的凸起会增大胎面刚性不均,滚动时产生明显颠簸,过浅则无法发挥防滑作用,模型中花纹根部的圆角设计也兼顾了模具脱模需求,若后续投入实物生产,橡胶硫化模具的分型面可以沿胎侧最大轮廓处设置,所有花纹凹槽都保留出模斜度,不会出现倒扣无法脱模的结构。轮毂端盖除了封闭轮辋侧部、防护内部轴承免受泥水侵入之外,其平整的外盘面也可预留标识安装区域,端盖与轮辋的配合可采用卡接或紧固件锁附,方便后期维护时拆开检查轴承润滑状态。在整机装配验证阶段,将该轮体导入底盘装配环境后,可模拟轮体上下浮动的极限行程,确认胎面在最大弹跳位置不会碰撞底盘底板,在转向最大转角位置,胎侧与车架悬置部件之间保留足够安全间隙,整套结构既满足户外行走的抓地减振需求,也兼顾了加工装配与后期维护的工程可行性。
