禁止货车通行交通标识牌三维结构

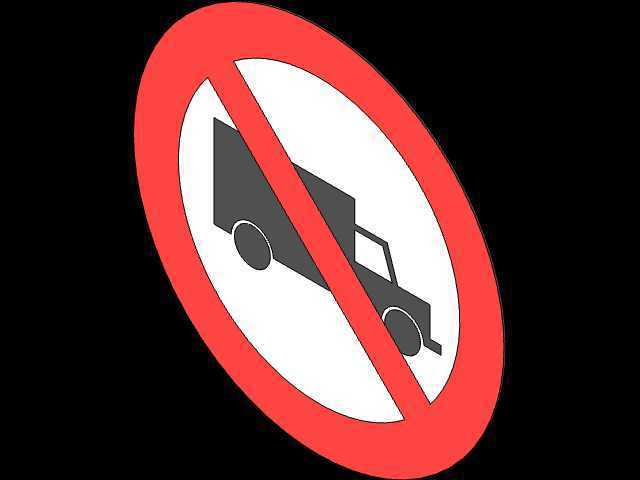

　　这套三维结构围绕城市道路货运车辆管控场景展开，还原的是禁止载货汽车驶入类禁令标志的完整牌面与图形要素。实际工程中，这类标志常设置在中心城区限行路段入口、桥梁限载通道、居民区主干道路口、窄幅街巷以及施工临时导改区域，用于提前向货车驾驶员传递通行限制信息，避免重载车辆进入不具备通行条件的道路，降低路面压损、转弯剐蹭和高峰拥堵风险。建模时先从标志的识别逻辑入手：牌面采用圆形禁令标志的标准视觉构成，外圈红色环带承担强制性提示作用，中间白色底区承载黑色货车侧视图形，红色斜杠从左上延伸至右下，明确表达“禁止”含义。图形中的货车采用简化侧影表达，车厢、驾驶室、车轮轮廓比例经过调整，保证在远距离、低分辨率视角下仍能快速识别车型属性，不会与小客车、

　　摩托车或专项作业车标志混淆。结构设计上，牌体可按现场安装条件拆分为面板、背衬加强筋、立柱连接法兰和抱箍组件。面板边缘预留折边，既提高薄板抗风刚度，也减少运输过程中的卷边变形；背面加强筋采用竖向与横向交错布置，在大面积圆形牌面下控制自重与挠度，避免长期受风载后出现板面起伏。立柱接口位置不落在图形中心，而是结合标志安装高度和视线遮挡情况偏置，保证驾驶员观察时红色斜杠与货车图案完整可见。安装边界需要结合道路横断面统一考虑。牌面下缘距路面高度在城市道路中通常要满足行人、非机动车通行净空，路侧设置时还需避让绿化带、路灯杆、检查井和无障碍坡道；若采用悬臂或门架方式安装，则要把牌体厚度、背后连接件和横梁夹持空间一并纳入模型，

　　防止三维装配时出现螺栓与加强筋干涉。牌面朝向应与来车方向形成稳定视角，弯道处还需配合视距条件调整偏角，使驾驶员在制动反应距离外就能读完标志信息。从建模细节看，红色环带、白色底区和黑色图案并非简单贴图，而是按分层结构处理，便于后续切换反光膜等级、牌面材质或制作工艺。工程应用中，反光面常需要区分工程级、高强级或超强级反光材料，模型分层后可直接赋予不同表面属性，用于夜间光照模拟和视认效果检查。货车图案的车轮、车厢与驾驶室线条保持足够线宽，缩小牌面规格时也不会出现图形发虚；红色斜杠覆盖在图案上方，层级关系明确，符合禁令标志的视觉优先级。周边配套设计时，还可将该标志与限高、限重、限速或时间性限行辅助牌组合。

　　三维模型中预留了辅助牌安装孔位和背槽，组合布置时能够保持主标志与辅助牌中心线对齐，连接螺栓间距统一，便于后期维护更换。对于施工导改场景，模型也可转为临时支架式结构，底部增加配重底盘或围挡连接座，使同一牌面图形在固定安装和临时占道方案中复用。风荷载是牌体结构校核的重点。圆形牌面受力连续，背面筋板布置要避开立柱连接区的焊缝集中位置；螺栓孔边距、孔径与杆径匹配关系均在模型中按可装配方式建立，方便工程人员直接统计连接件数量并检查安装顺序。牌体材料可选铝合金板、薄钢板或复合材料，不同材料下折边圆角和加强筋间距会影响自重，三维结构保留了参数调整余地，能够在视觉识别不变的前提下适配不同地区的道路设施标准。整体来看，该模型不仅用于交通标志外观展示，也可服务于道路安全设施布置、限行方案评审、施工导改演示和牌体结构校核，帮助设计人员在场景中直观判断标志位置、朝向、安装高度以及与相邻道路设施的空间关系。
