克莱斯勒300-70侧饰板固定卡扣

　　这款夹持件的核心使用场景集中在克莱斯勒300-70车型的车身侧围饰板装配工位，既适配整车总装线上的内饰预装工序，也能满足售后维修环节更换老化饰板、拆解复位的使用需求。在整车装配流程里，侧饰板属于覆盖在车身侧围钣金外侧的外观防护件，既要和车身曲面保持齐平的外观间隙，又要承受车辆行驶过程中产生的持续振动，传统螺丝固定方案需要在钣金上预留大量安装孔，不仅会增加钣金冲压工序的加工成本，外露的螺丝头还会破坏饰板的外观完整性，这款专用夹持卡扣就是为替代传统螺纹连接方案开发的无紧固件固定结构。

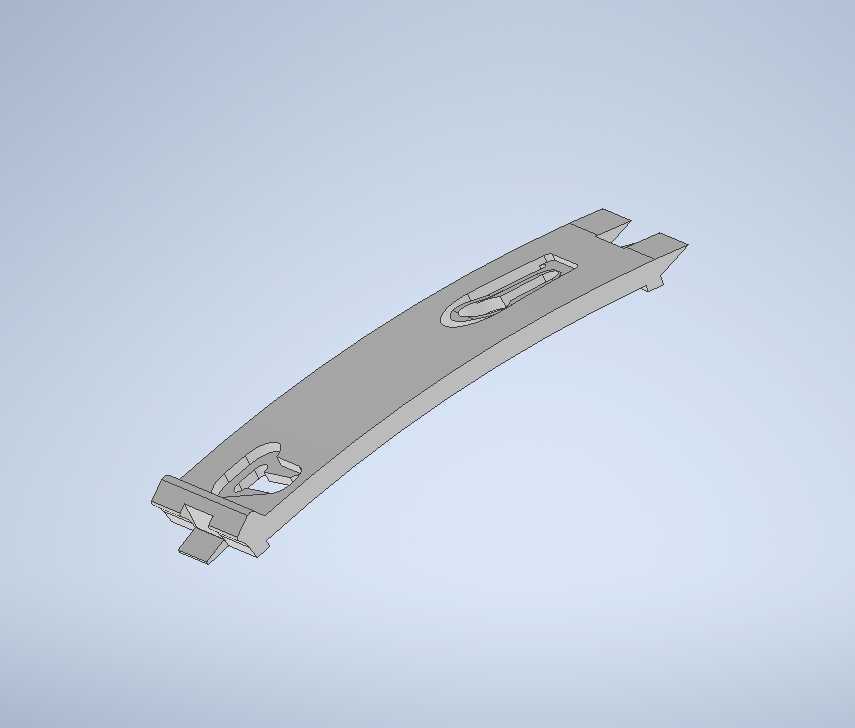

　　从实际功能特性来看，卡扣整体采用带弧度的长条形弹性结构，主体沿长度方向做出和侧饰板安装边完全匹配的微弯曲面，安装时不需要额外工具，操作人员只需要将卡扣两端的卡接头对准饰板背面预留的卡槽推入，再将卡扣中部的夹持槽对准车身钣金上的预冲孔位按压到位，卡扣两端的弹性卡爪就会自动卡在钣金背面形成防脱限位。卡扣中部预留的长条形让位槽不是多余的减重结构，一方面可以为卡扣受压变形提供弹性形变空间，按压安装时槽体两侧的筋位可以产生0.8到1.2毫米的弹性压缩量，既能够抵消钣金和饰板之间的装配公差，避免硬压装配导致饰板表面出现顶白、开裂缺陷，另一方面槽体边缘的凸起加强筋可以在卡扣卡入到位后，紧紧贴住钣金表面，分散车辆行驶时振动产生的剪切力，防止卡扣长期使用后出现松脱、异响。

　　结构设计阶段首先要匹配的就是安装边界尺寸：卡扣总长度需要和侧饰板安装边的预留卡位长度完全对应，两端卡接头的宽度要适配钣金上两个安装孔的中心距，误差需要控制在0.5毫米以内，否则安装时会出现卡接头无法对准孔位、强行装配后卡扣歪斜的问题。卡扣主体的弧度不能直接照搬车身钣金的理论曲面，需要提前预留0.3毫米左右的预压量，当卡扣被压入安装位后，自身的回弹力会把侧饰板紧紧压向钣金表面，让饰板和车身之间不会出现虚位，车辆经过颠簸路面时饰板不会和钣金发生碰撞产生异响。卡扣两端的卡爪做了带导向斜面的插入式结构，导向斜面的角度控制在30度左右，既可以让按压安装时的阻力保持在操作人员单手可完成的范围内，又能保证卡入后卡爪的倒扣量足够，正常使用情况下不会因为车辆振动、温度变化出现脱出问题。

　　考虑到车辆使用环境的温差变化，卡扣的结构壁厚做了差异化设计：和饰板接触的外侧壁厚度控制在1.5毫米，保证足够的支撑强度，不会因为饰板的长期挤压出现弯折；和钣金接触的弹性卡爪位置壁厚控制在1.2毫米，保留足够的弹性形变能力，在-40℃到85℃的工作温度区间内，既不会因为低温变脆出现断裂，也不会因为高温软化导致夹持力下降。卡扣表面没有多余的尖锐棱角，所有和饰板、钣金接触的位置都做了R0.5以上的圆角过渡，安装过程中不会刮花饰板背面的漆面，也不会划伤操作人员的手部。在售后拆解场景下，这款卡扣的结构也预留了合理的拆卸空间，使用专用的塑料撬板沿饰板边缘均匀施力，就可以让卡爪从钣金孔位中脱出，不需要暴力撬掰，大部分情况下卡扣拆解后不会出现断裂，可以重复使用，降低了维修更换的配件成本。

　　建模过程中需要重点还原几个配合特征：首先是两端卡爪的倒扣尺寸，倒扣量直接决定卡扣的拉拔力，按照汽车内饰件的通用测试标准，单个卡扣的轴向拉拔力需要达到80N以上才不会在使用中脱出；其次是中部弹性槽的宽度和深度，这个尺寸直接决定卡扣的压缩行程，槽宽过大会导致卡扣整体刚性不足，装配后饰板出现松动，槽宽过小则会导致安装阻力过大，操作人员无法徒手完成装配；最后是主体曲面的弧度公差，需要和侧饰板、车身钣金的三维扫描点云做拟合校验，保证装配后卡扣和两个配合面完全贴合，不会出现局部应力集中导致的饰板变形。这类专用车型的固定卡扣看似结构简单，但是每一处尺寸、壁厚、弧度都直接关联最终的装配效果，需要同时兼顾安装效率、固定可靠性、外观平整度和长期使用的耐久性，是车身内饰固定结构里典型的小零件大作用的设计案例。
