十英寸直线加速赛车专用轮辋结构

　　这套轮辋结构面向小尺寸直线加速赛车的后轮装配场景，轮辋名义直径为10英寸，适配R10规格的Hoosier JR Dragster专用 drag 轮胎，也可兼容同尺寸MT防滑轮胎，主要服务于青少年直线加速 dragster、小型牵引赛车以及轻量化竞赛牵引车的行走系统设计。从实际装车边界来看，轮辋并非普通民用代步车轮毂，它的造型重点不在复杂辐条，而在胎圈支撑、轴向宽度、安装面位置和轮胎胎唇约束。直线加速车辆在起步瞬间会把发动机输出的大扭矩集中传递到后轮，轮胎在低胎压状态下发生明显褶皱和接地变形，轮辋如果只按常规静态圆度设计，很容易出现胎唇滑移、轮缘夹持不足或侧向脱出等问题。因此该结构在轮缘区域保留了较宽的承托面，使轮胎胎圈在充气后能够稳定压入轮辋槽侧，起步挠曲时仍有足够的径向和轴向约束。

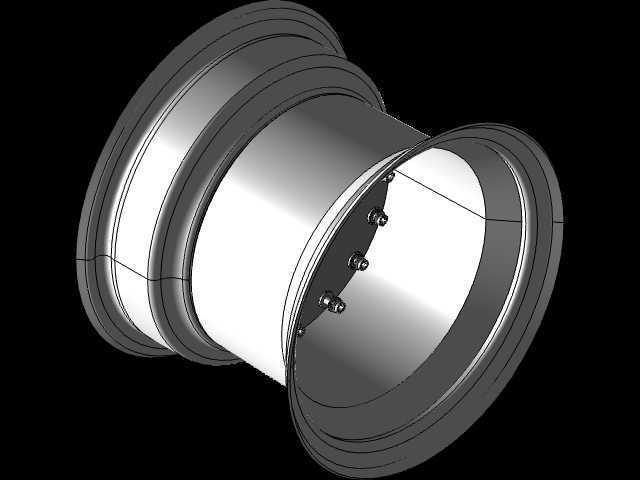

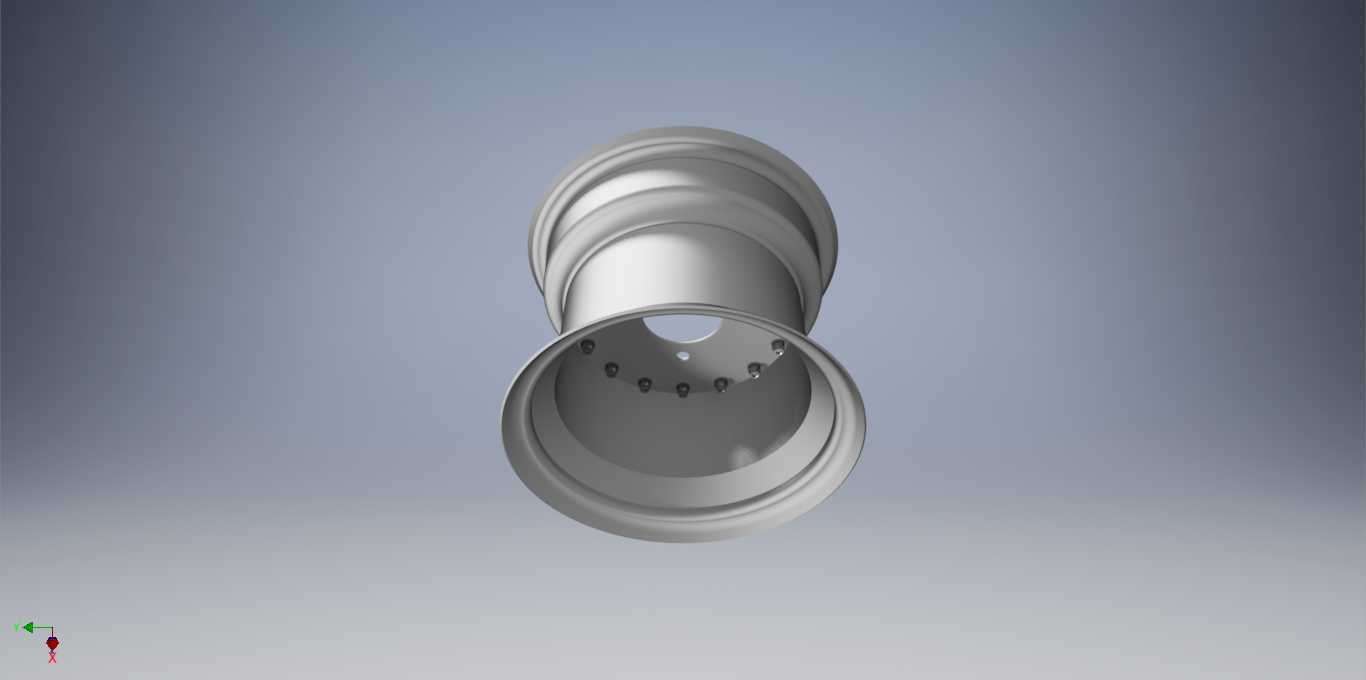

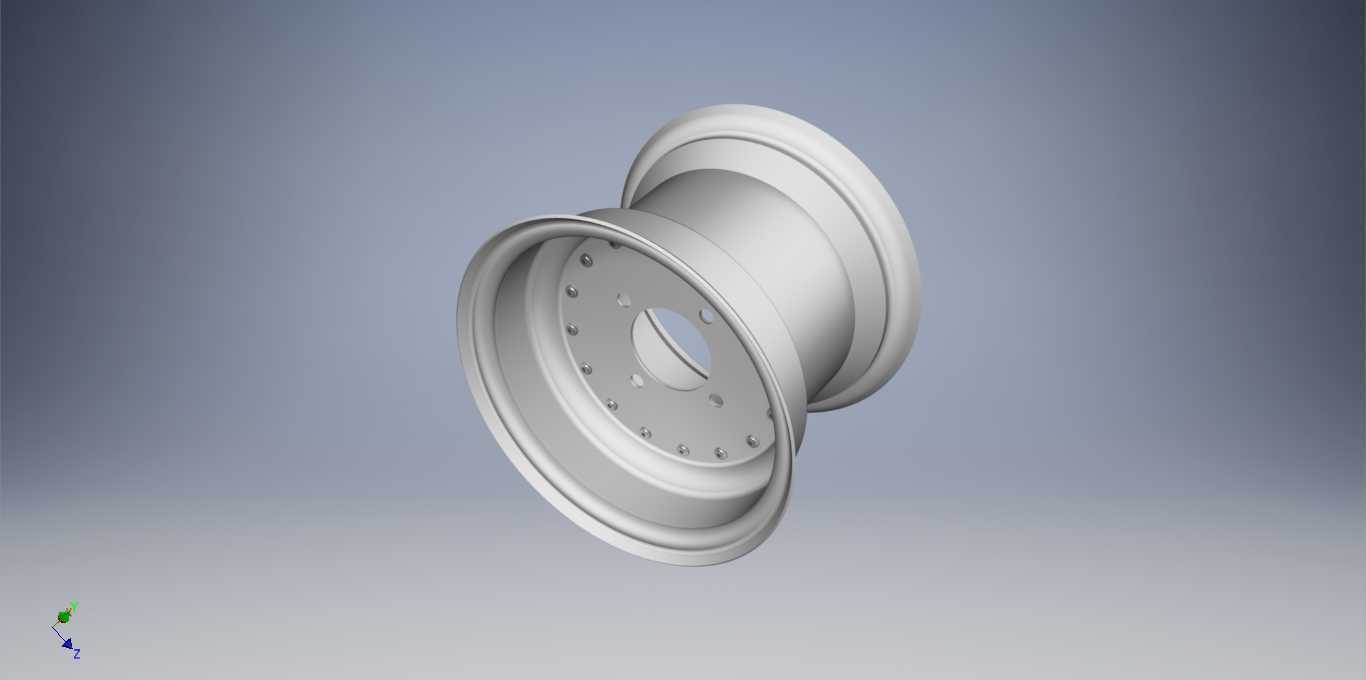

　　建模时可以把轮辋理解为轮胎与轮毂安装接口之间的承载骨架。外侧轮缘需要承担轮胎侧壁外翻时的限位作用，内侧轮缘则要兼顾制动、链轮或传动部件附近的空间避让。对于JR Dragster这类小型赛车，后轴附近往往布置链轮、轴承座、锁紧螺母和链条张紧机构，轮辋背面不能随意增加厚大凸台，否则会与传动件发生干涉；但安装盘区域又必须保证螺栓孔周围的载荷扩散，避免孔边应力集中。该结构将较深的盆形轮廓与中部安装区域结合起来，既能给宽胎提供胎腔空间，也能让轮辋中心与车轴法兰形成明确的装配基准。

　　外形尺寸方面，10英寸直径决定了轮胎选型范围，轮辋宽度则直接影响轮胎接地形状。直线加速胎在低气压下希望胎面尽可能平铺到赛道表面，轮辋过窄会夹持胎侧，限制轮胎接地面展开；轮辋过宽又会使胎唇安装位置超出轮胎推荐范围，造成胎侧根部异常受力。设计中需要围绕轮胎厂家给出的轮辋允许宽度，校核轮缘外径、胎圈座直径、槽底下沉量和气门嘴布置位置。胎圈座通常采用略带锥度的配合面，使轮胎充气时自动涨紧；中部下沉槽则用于拆装时让一侧胎圈有足够位移空间。对于竞赛用途，拆装便利性不是唯一目标，槽深和轮缘高度还要在轮胎防脱与现场换胎效率之间取得平衡。

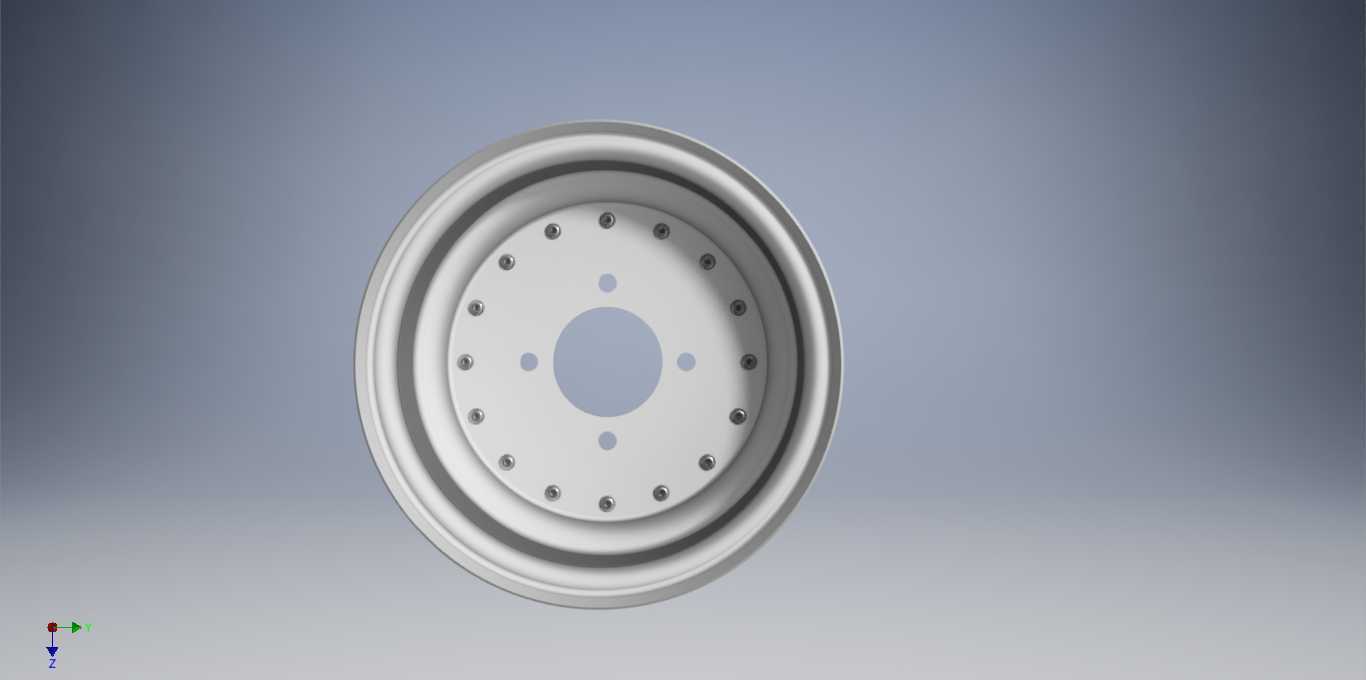

　　安装边界上，轮辋中心孔、螺栓分布圆和孔位角度需要与车轴法兰严格一致。小型 dragster 后轴常见方式是通过一组螺栓将轮辋固定在轮毂或链轮座上，中心孔承担同轴定位，螺栓承担扭矩传递和轴向压紧。若中心孔与法兰间隙过大，车辆在高速滚动和急加速时会产生跳动；若螺栓孔节圆偏差累积，装配时会出现强制拉合，使轮辋安装面产生附加应力。建模时应把配合面拆成清晰特征：中心圆柱面、螺栓孔沉台面、外侧轮缘、内侧胎圈座和中部减重区域分别建立，便于后续出工程图时标注形位公差，也便于在仿真中设置接触关系。

　　从功能特性看，这类轮辋并不追求多辐条外观，而是强调起步抓地时的轮胎保持能力。赛车在起跑线预热轮胎后，胎面温度升高，橡胶变软，发射瞬间后轮转速和车身纵向加速度同时上升，轮胎侧壁会产生波浪形变形。轮辋边缘如果圆角过小，胎侧根部会被局部剪切；如果圆角过大，又可能减少胎圈轴向夹持长度。合理的轮缘过渡应让轮胎在允许变形范围内贴合金属表面，而不是在极限载荷下被锐边切割。盆形深腔结构还能提高轮辋整体截面惯性，薄壁区域在旋转载荷下不易发生截面失圆。

　　在三维结构设计过程中，可先依据轮胎断面轮廓建立旋转体基础曲面，再反推轮辋内腔。胎圈座宽度要覆盖轮胎胎圈的接触带，轮缘高度要满足轮胎防脱要求，槽底位置需保证装配时胎圈能够越过凸台。完成主体后，再加入中心安装孔、螺栓孔、气门嘴孔和局部加强面。对于轻量化竞赛件，材料若采用铝合金，壁厚可在保证铸造或加工工艺的前提下逐步优化，但不要把减重腔直接布置在胎圈座正下方，因为那里是轮胎充气压力和起步扭矩共同作用的关键区域。外侧表面可保持简洁，减少不必要的凸起，既降低旋转风阻，也避免轮胎维护时工具磕碰。

　　实际应用中，该轮辋还需要与车架后叉、链条线、刹车盘或刹车卡钳位置共同校核。后轮宽度增加后，轮胎外侧面与车架、链条护板之间的间隙要重新确认；轮辋内侧面与链轮、固定螺母之间也应保留拆装空间。若用于双后轮牵引赛车，还需关注左右轮距变化对整车直线稳定性的影响。轮辋安装面的轴向厚度会改变后轮外侧位置，进而影响轮胎中心线与链轮平面的对齐，因此不能只看轮胎是否能够装下，还要把轴系、传动和行走系统作为一个整体检查。

　　总体来看，该模型的核心价值在于把小直径竞赛轮胎的安装需求转化为可检查的轮辋实体：轮缘负责胎侧限位，胎圈座负责密封与传力，下沉槽负责装配，中心法兰负责同轴和扭矩传递。结构设计人员在使用该三维模型时，可围绕轮胎断面、车轴法兰、螺栓节圆、轮辋宽度和周边干涉面继续细化，使其满足直线加速赛车在起步、滑行、制动和维护换胎等工况下的使用要求。
