阿尔法罗密欧156车用继电器盒外壳结构

　　车用继电器盒在整车低压电气系统里承担着非常具体的作用，它并不是单纯的塑料罩壳，而是把继电器、保险丝、接线端子和线束出口集中约束在同一安装空间内的功能部件。这个模型围绕阿尔法罗密欧156车型上常见的继电器安装位置展开，外壳采用近似长方体的封闭盒体形式，顶部和侧面包覆继电器主体，下部预留端子穿出与线束连接的区域。实际装车时，这类盒子通常位于发动机舱、仪表台侧围或电瓶附近，周围会受到线束弯折、维修拆装、灰尘沉积以及温度循环的影响，因此结构上既要保证电气件与周边金属件之间有足够隔离，也要让端子插拔和后期检修具有可操作性。

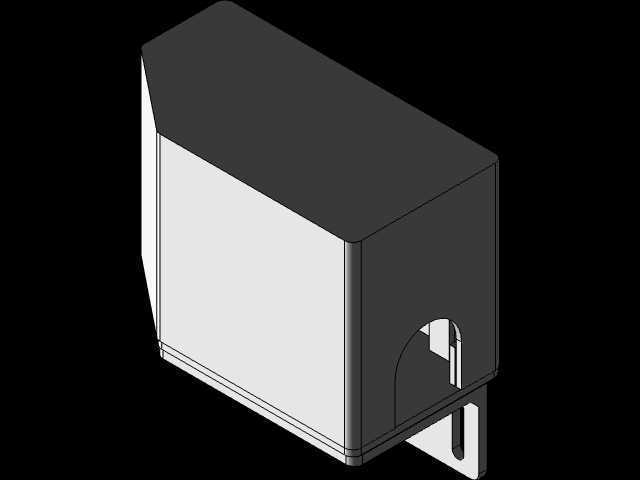

　　从外形看，盒体主体为直立矩形腔体，上部边角做了过渡处理，侧壁保持较大平面，便于在有限舱内空间中贴近安装面布置。前端下方开设拱形缺口，缺口位置对应继电器底部端子和接线排的通过区域，既让导线能够按规定方向引出，又避免盒体完全压在线束上。底部可见一排规则的矩形齿状结构，这些结构沿盒体下缘连续分布，可作为定位、卡接、散热间隙或与底座配合的限位特征使用。对于维修场景而言，下缘的分段结构还能减少壳体与安装基座之间的大面积贴合，使拆装时更容易找到受力点，也能避免因塑料件热胀冷缩造成顶紧或异响。

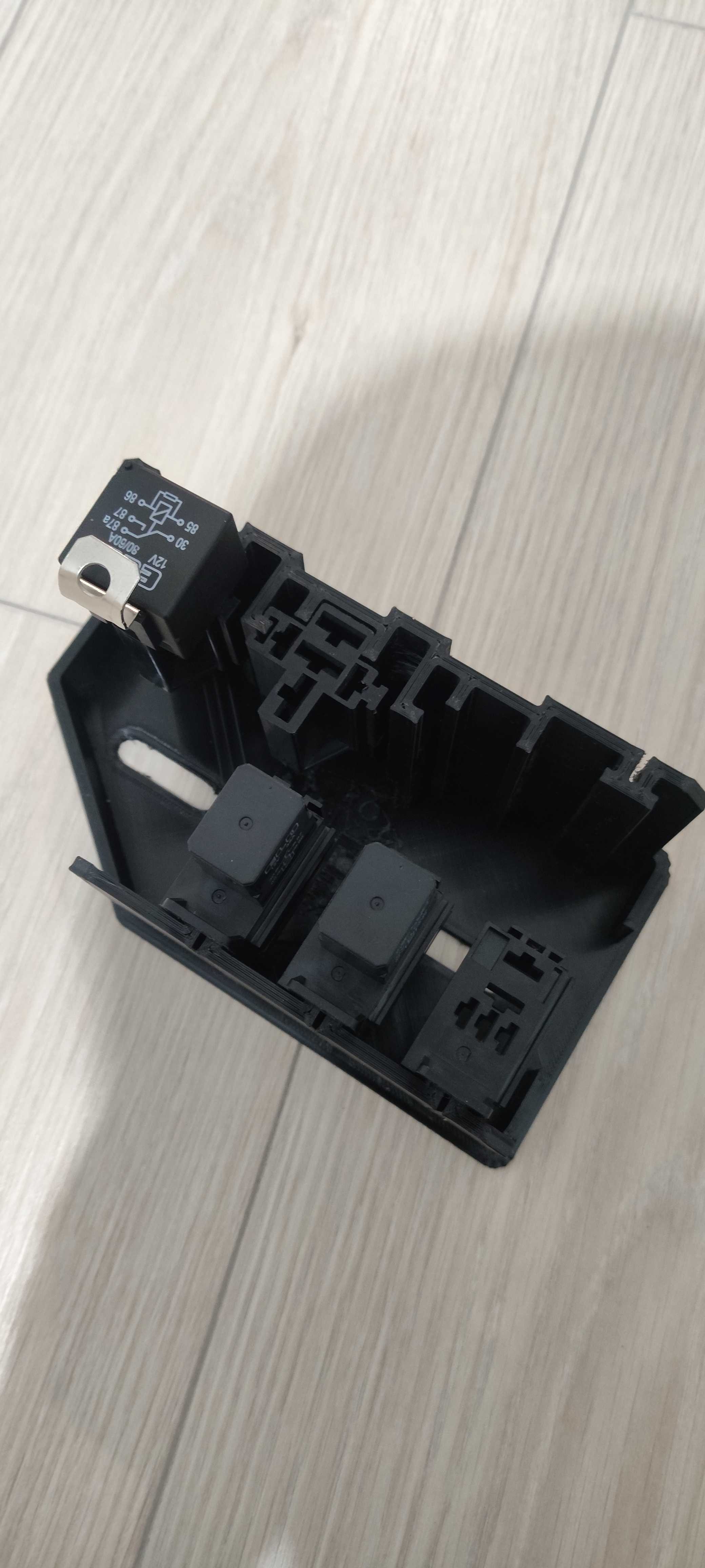

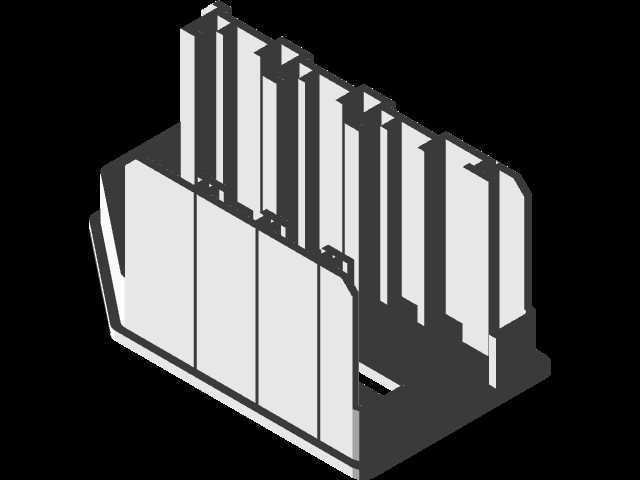

　　设计这类继电器盒时，首先要明确内部电气件的包络边界。继电器本体高度、端子伸出长度、保险丝插拔空间以及导线最小弯曲半径都会直接决定盒体深度和侧壁位置。若壳体离端子过近，装配时容易刮伤绝缘层；若腔体过大，又会在车辆振动中使继电器产生晃动。模型中盒壁与内部元件之间保留了均匀间隙，下部开口集中在端子区域，说明结构思路是在上部形成防护腔、在下部形成接线通道，而不是把整个底部完全封死。这样的处理适合小批量打印验证，也适合后续通过注塑工艺进行量产设计复核。

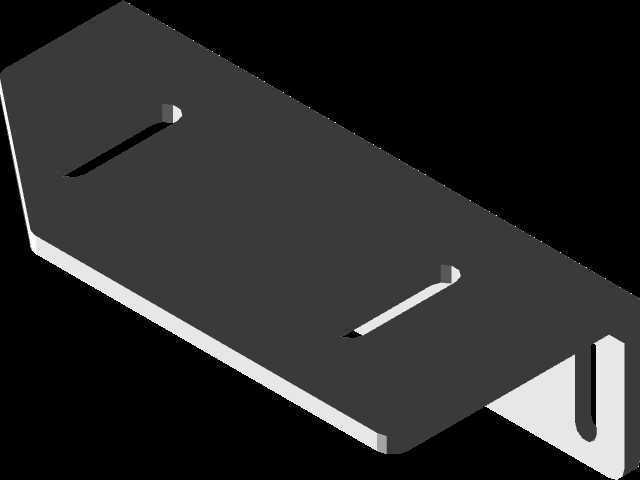

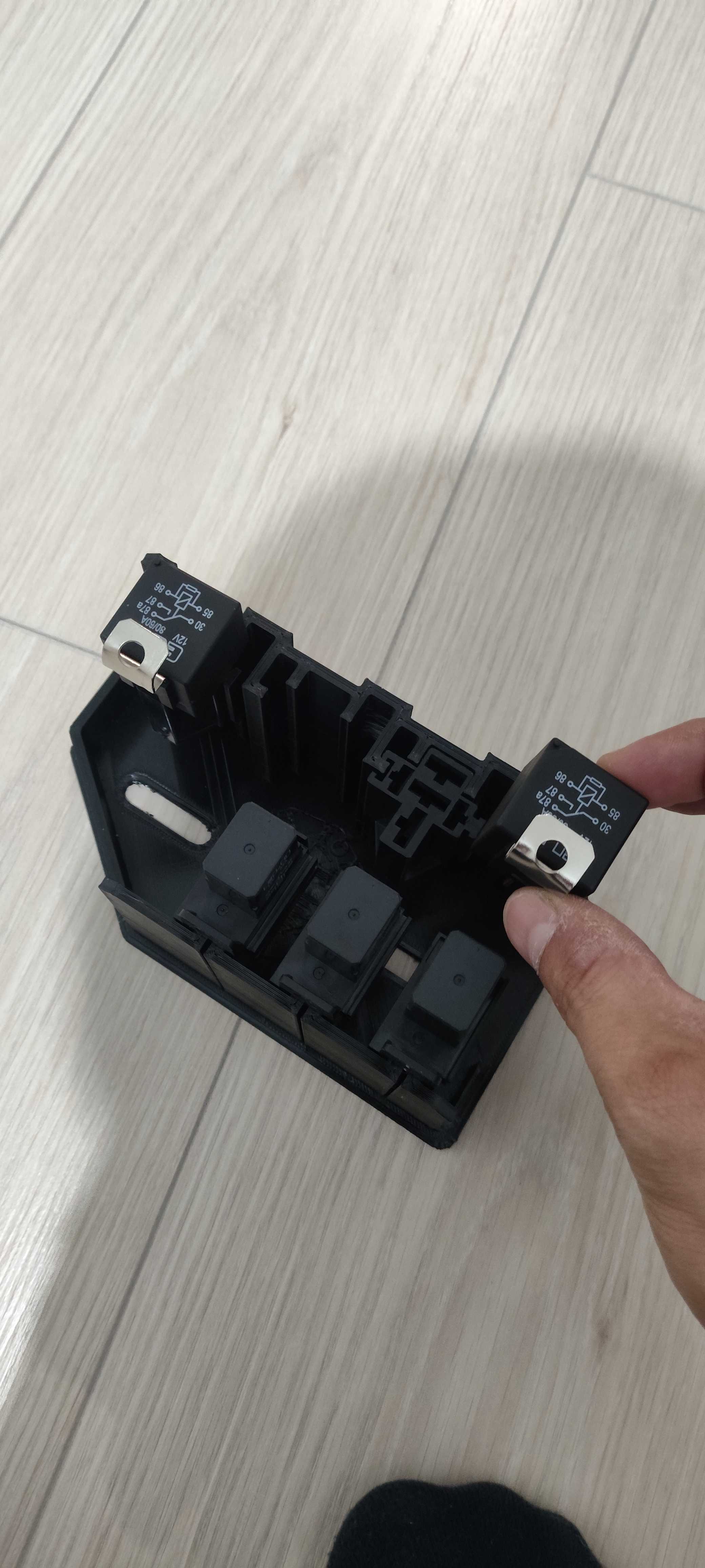

　　安装边界方面，需要重点核对盒体底面与固定基座的相对位置。继电器插装后，端子方向通常不允许反复偏摆，因此盒体下缘的定位特征要与继电器座或车身支架保持稳定配合。模型侧面较平整，可作为与相邻线束、支架或车身钣金之间的间隙检查基准；顶部圆角则降低了壳体在紧凑舱内与其他零件发生尖角干涉的风险。实际三维校核时，应把继电器、保险丝、端子、线束插头和固定卡扣一并装入装配体，检查盒体扣合后是否存在端子顶住壳体、导线被缺口边缘剪切、维修工具无法触及等问题。

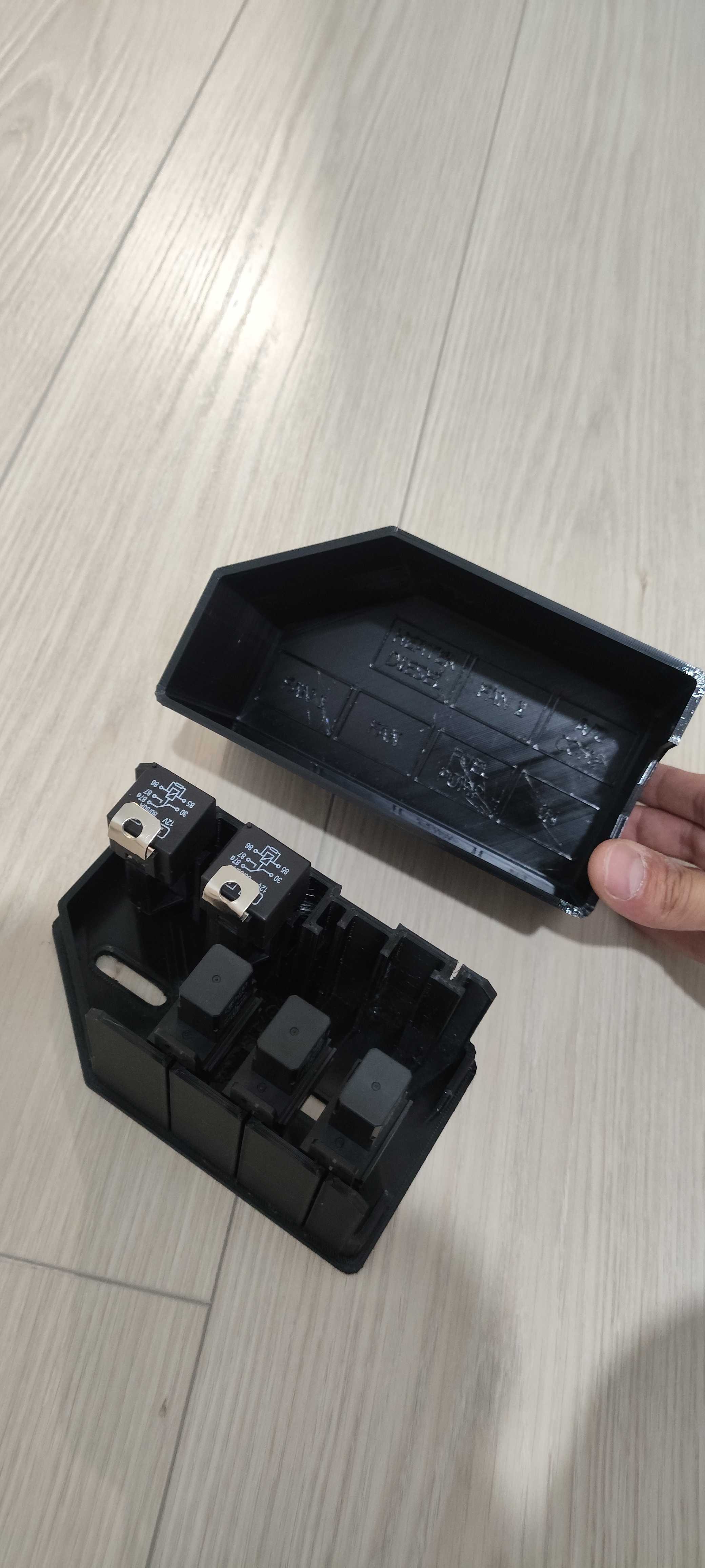

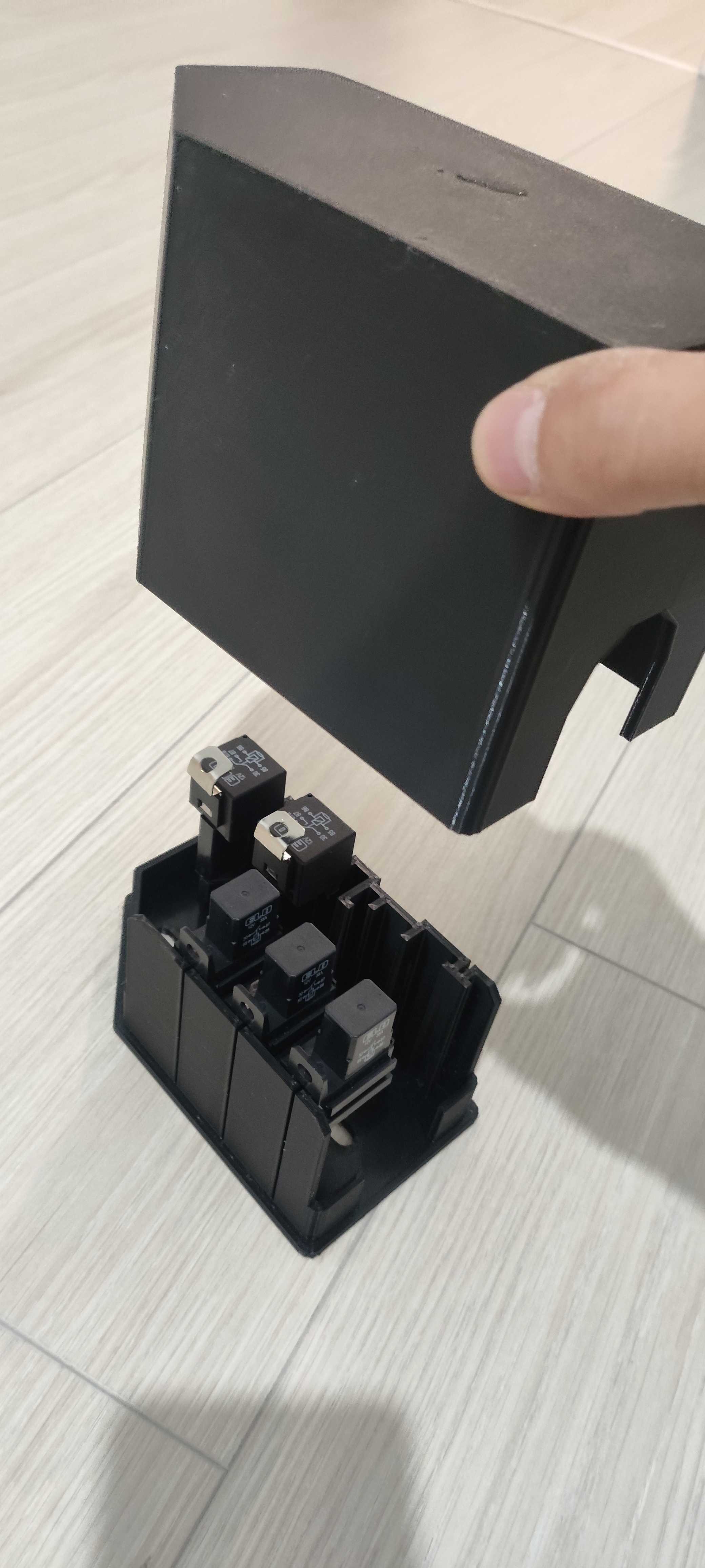

　　在功能特性上，该结构强调电气隔离和接线导向。封闭侧壁能够降低手指误触带电部位的概率，也能减少泥水、灰尘直接落到继电器顶部；下部开口则兼顾散热和线束走向，避免继电器工作发热后在完全密闭空间内积累温度。拱形缺口的边缘需要在工程化阶段考虑圆角或翻边，因为车辆长期振动中，导线绝缘层可能与缺口边缘反复摩擦，若边缘过于锐利，会留下磨损风险。底部齿状结构若用于卡接，应控制卡爪挠度和拔模角度；若仅作为散热或定位槽，则需保证齿距与底座凸筋一致，防止装反或虚位。

　　从建模角度看，这类零件适合采用实体建模与局部特征细化结合的方式。主体盒腔可先通过拉伸建立基本壁厚，再依据继电器包络切除内部空间；顶部圆角、侧壁拔模和底部开口属于后续工艺特征，需要在装配验证后统一处理。下部拱形缺口和连续矩形齿应保持尺寸链清晰，特别是缺口中心相对端子中心的位置、齿状结构相对安装边的高度，都要与继电器座数据关联。若用于3D打印样件，壁厚不能只按视觉效果设定，而要考虑打印方向、支撑去除和卡扣强度；若转入注塑，则还要增加均匀壁厚、加强筋、脱模斜度和浇口位置评估。

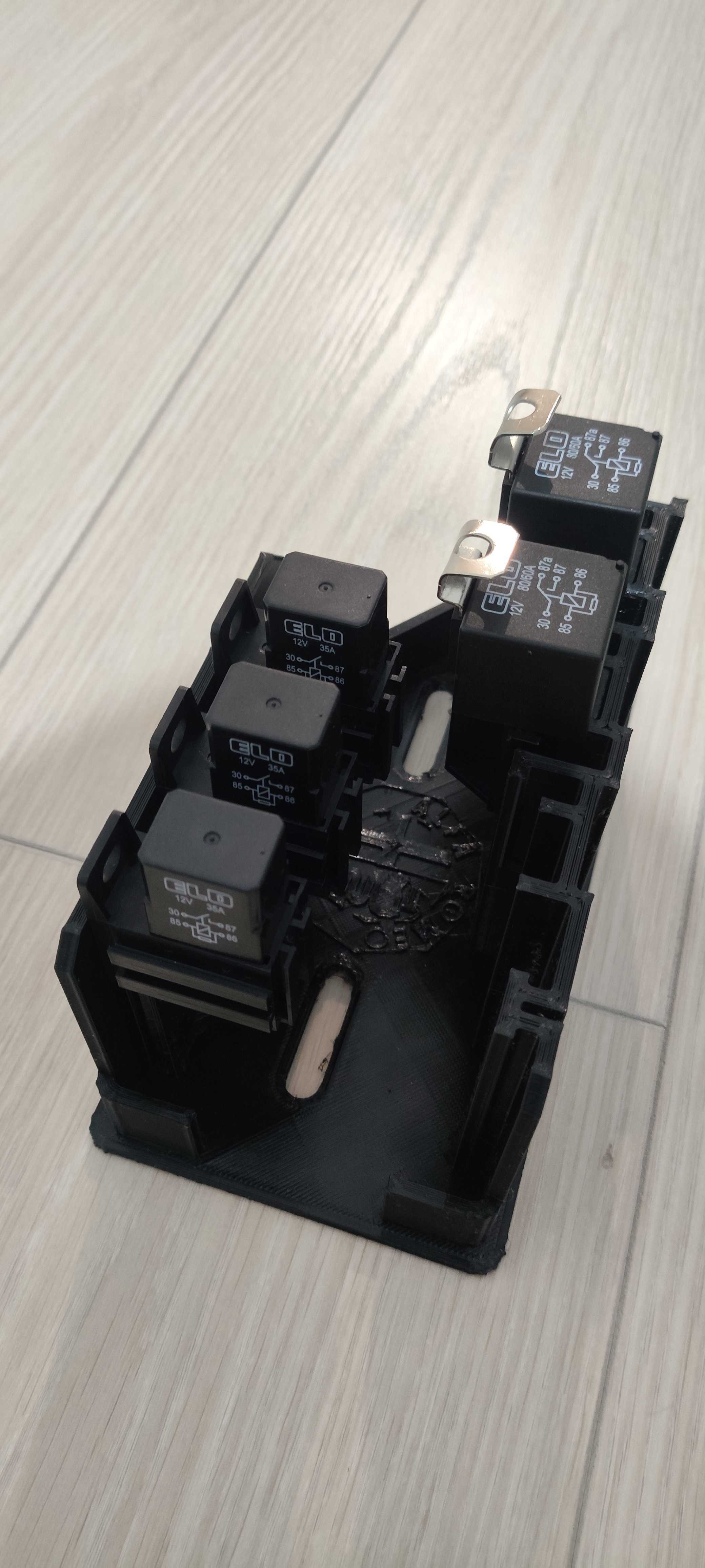

　　车辆电气布置中，继电器盒往往不是孤立零件。它周边可能同时存在电瓶主电缆、保险片、接地螺栓、线束扎带固定点和车身支架，因此模型的价值不只在外观还原，更在于提供一个可用于干涉检查和维修空间分析的结构参考。通过该盒体可以直观看到继电器安装后的防护范围、端子引出方向以及底部配合边界，帮助设计人员在整车线束布置、电器盒选型和样件验证时提前发现装配冲突。对于教学或逆向练习而言，该结构也适合演示薄壁壳体、开口避让、定位齿和安装间隙之间的关系，使电气防护件的设计不再停留在简单外罩层面，而是回到真实装车环境中接受尺寸、强度、散热和可维护性的共同约束。
