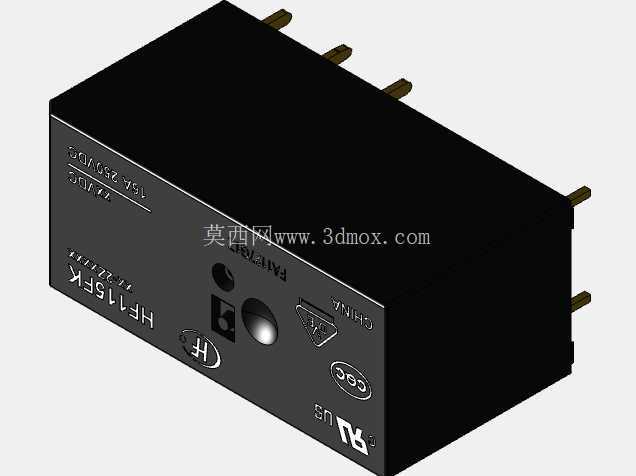

宏发HF115K-2Z电磁继电器结构建模

　　在工业控制回路、低压配电终端、民用家电控制板的设计选型工作中，继电器是实现小信号控制大功率负载通断的核心隔离元件，宏发HF115K-2Z作为两组转换触点的中功率电磁继电器，在工控板卡、智能家居控制模块、小型电源切换装置中有着极高的应用覆盖率。做这款元件的三维建模时，首先要明确它的实际安装边界：这款继电器采用直插式引脚设计，六根引出脚沿壳体长度方向分两排排布，引脚间距严格匹配常规PCB板的孔位设计标准，建模时需要精准还原每根引脚的伸出长度、截面尺寸以及引脚之间的相对位置，避免后续做PCB装配干涉检查时出现孔位不匹配的问题。壳体部分采用阻燃PBT材质的黑色方形封装，建模时要还原壳体表面的所有标识区域，包括触点额定参数刻印、极性标识、安规认证标识的位置与凹凸特征，这些细节在做整机BOM可视化校验、装配工艺指导文件制作时，能够帮助产线操作人员快速识别元件型号与安装方向，避免反向插装导致的回路故障。从功能特性来看，这款继电器带有两组常开常闭转换触点，能够同时实现两路独立回路的通断控制，触点端支持的负载能力可以覆盖多数民用与工控场景下的中小功率切换需求，线圈端的驱动功耗适配常规控制板的驱动电路输出能力，不需要额外增加放大电路即可直接由主控芯片引脚驱动，这也是它在各类控制板中被广泛选用的核心原因。建模过程中，壳体的边角倒角、表面的测试孔位、顶部的状态指示结构都需要逐一还原，不能只做简单的方块拉伸：比如壳体侧面的导向卡槽，是为了适配自动化插件机的上料轨道设计，这个特征如果遗漏，在做产线自动化装配仿真时就会出现上料卡滞的误判；引脚根部的凸台结构，是插件时的限位结构，能够控制引脚插入PCB的深度，保证波峰焊时的焊锡爬升高度一致，避免虚焊、引脚穿出过长导致的背面短路问题。实际选型使用时，这款继电器的安装高度需要提前在结构堆叠时预留足够空间，它的壳体高度在同规格两组转换触点继电器中属于常规尺寸，适合安装在板卡空间充裕、对元件高度没有极致压缩要求的控制设备中，比如小型PLC的输出扩展模块、家电的主控板、工业照明的控制回路里，都能看到这款继电器的应用。建模时还要注意壳体表面的品牌标识、型号刻印的深度，这些细节虽然不影响结构装配，但在做产品宣传渲染图、维修拆解示意图时，能够提升图纸的真实感，让看图的技术人员快速识别元件型号。另外，这款继电器的引脚采用镀锡铜材质，建模时可以单独给引脚赋予金属材质属性，和黑色的阻燃壳体做材质区分，方便在装配体中快速识别不同的零件部分，做干涉检查时也能更清晰地看到引脚和周边焊盘、走线的位置关系。从设计思路上来说，这类通用电磁继电器的结构已经经过了多代迭代优化，壳体的卡扣结构、内部线圈与触点的固定方式都已经非常成熟，建模时不需要对内部结构做过度拆解，除非是做继电器本身的研发设计，多数场景下只需要还原外部的装配尺寸、安装特征即可满足结构设计、装配仿真、BOM可视化的需求。很多新手建模时容易忽略引脚的倒角和端部的锥度，实际生产中直插元件的引脚端部都会做轻微的锥度处理，方便插件时快速对准PCB孔位，这个小特征如果遗漏，在做装配动画演示时就会出现引脚无法顺利导入孔位的违和感。还有壳体表面的安规认证标识，包括UL、CQC这些认证标志的位置和大小，都是按照安规要求的位置印刷或刻印的，还原这些特征也能让三维模型更贴近真实物料的状态，方便采购、质检人员对照模型核对来料是否正确。在做整机结构设计时，这款继电器的周边需要预留一定的安全间隙，因为继电器在触点分断时会产生轻微的电弧，周边不要布置高压走线或者敏感情号线路，建模时可以把这个安全间隙作为参考基准在装配体中做标注，提醒PCB设计人员注意布线规则。另外，继电器的重量较轻，仅靠引脚焊接就可以固定在PCB上，不需要额外增加固定卡扣或者螺丝孔位，这也是它在批量生产中被广泛选用的原因之一，能够减少装配工序，降低生产升本。
