这套三维结构面向教学演示、游戏交互原型以及小型动力机构原理验证场景搭建,核心呈现活塞往复运动通过连杆转化为回转动力的基础传动逻辑,额外预留的外接连接端口可对接外部动力输入或者负载输出端,适配虚拟仿真场景里的动力交互需求,也可作为线下机械原理课程的具象演示教具使用。
从实际功能特性来看,该机构没有照搬量产内燃机的完整复杂结构,刻意省略了气门组、燃烧室、冷却油路等附属系统,仅保留最核心的运动传递链路:竖直布置的缸筒作为活塞的运动导向边界,活塞在缸筒内沿轴向做直线往复动作,连杆小头通过铰接结构和活塞销位配合,连杆大头则和曲柄回转端铰接,当曲柄绕主轴回转时,即可带动活塞在缸筒内完成规律的上下往复行程。外接的连接端口采用标准圆柱对接结构,端口内径和连杆铰接位的轴径保持同轴度公差匹配,既可以外接旋转动力源驱动整套机构运转,也可以在活塞端施加直线驱动力,反向带动曲柄输出回转扭矩,适配正反向两种动力传递的演示需求。

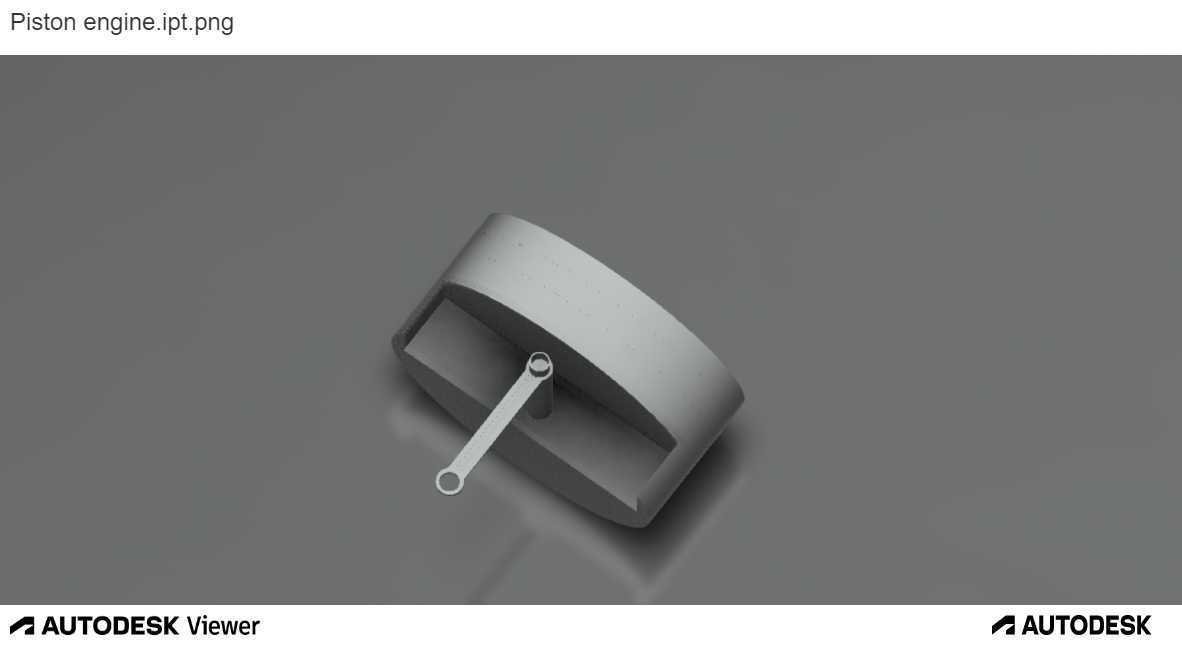

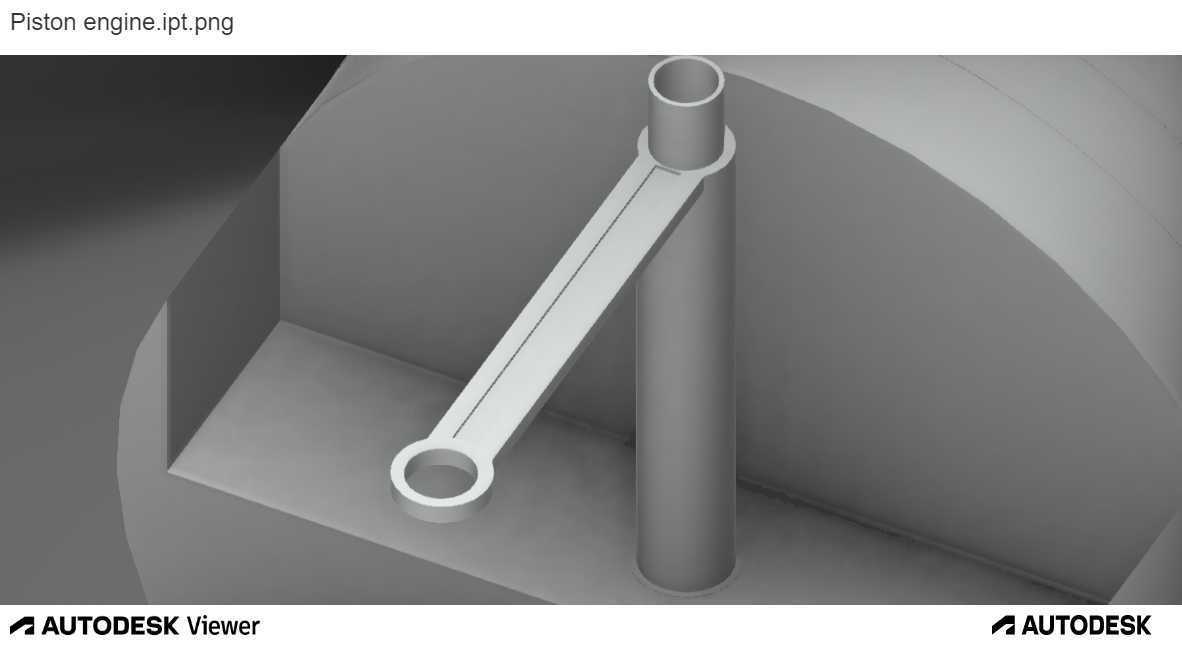

设计思路上优先保证运动逻辑的直观可视性,所有构件都采用等厚实体建模,没有做多余的曲面倒角和轻量化镂空,缸筒侧壁做了半开放剖切处理,观察者可以直接看到活塞在缸内的运动行程,不会被封闭缸体遮挡运动轨迹。连杆采用长条形平板结构,两端的铰接孔位同轴度在建模时就做了约束匹配,孔位边缘预留了足够的壁厚,避免演示过程中出现结构干涉或者刚性不足的问题。曲柄回转端的回转中心和缸筒轴线保持固定的偏心距,这个偏心距直接决定活塞的往复行程长度,建模时偏心距取值和连杆长度的比例控制在1:3.5左右,这个比例可以避免机构运动到上下止点时出现死点卡滞,同时活塞的侧向分力也处于合理区间,不会出现活塞剐蹭缸筒内壁的情况。
外形尺寸和安装边界方面,整套机构的最大外轮廓由半包围的安装基座限定,基座采用L型折边结构,底部平面为安装基准面,竖直折边用来固定缸筒和曲柄主轴座,所有运动构件的活动范围都不会超出基座的外轮廓边界:连杆摆动到最大侧向角度时,杆身侧面和基座内壁预留有不小于5mm的安全间隙,活塞运行到上止点时,顶面和缸筒上端面保留有足够的余隙,不会出现冲顶问题,曲柄做整周回转时,回转轨迹的最外端和基座侧壁也预留了安全距离,不存在运动干涉。安装基准面上预留了四个通用安装孔位,孔位间距符合常规小型演示台架的安装标准,可以直接固定在实验台架或者虚拟场景的安装工位上,外接连接端口的伸出长度控制在合理范围,对接外部轴件时不会和周边其他构件产生位置冲突。
在实际使用场景中,这套结构不需要考虑量产发动机的热负荷、密封强度等复杂工况要求,重点是把曲柄连杆机构的运动转化逻辑清晰呈现出来,构件之间的装配约束全部按照真实机械铰接关系设置,活塞和缸筒之间设置滑动配合约束,连杆两端和活塞销、曲柄销之间设置旋转铰接约束,运行整套运动仿真时,可以直观观测到活塞往复速度随曲柄转角的变化规律,以及连杆摆动角度的动态变化过程,对于刚接触机械原理的设计人员来说,能够快速理解往复式动力机构的核心传动逻辑,也可以在此基础上扩展添加飞轮、气门等构件,逐步完善成完整的发动机演示模型。
