六缸径向气动动力装置结构设计

　　这套径向布置的六缸气动动力结构，核心面向压缩空气作为工质的动力输出场景，区别于常规燃油内燃机的燃烧做功逻辑，整套机构以高压压缩空气的压力能作为输入，通过配气时序控制将压力能转化为曲轴旋转的机械能，在教学演示、小型模型动力、工业模拟实训、低易燃易爆工况的辅助动力场景中具备很高的适配性。

　　从整机布局来看，六个气缸围绕中心曲轴呈圆周径向均匀排布，这种星型布局最早在航空活塞发动机上大量应用，移植到气动动力场景后优势十分明显：径向排布让所有气缸的连杆都汇聚到中心曲柄销位置，不需要像直列发动机那样设置多段曲柄、复杂的曲轴平衡重，曲轴的轴向尺寸可以压缩到非常短，整机的轴向厚度远小于同排量的直列多缸动力装置，对于安装空间轴向受限、径向空间相对充裕的舱体、台架场景来说，布局适配性更强。同时六个气缸沿圆周均匀分布，做功间隔角可以做到60度，曲轴每旋转一周就有六次做功冲程，动力输出的扭矩波动远小于单缸、双缸气动装置，运转平顺性大幅提升，不需要额外加装大惯量飞轮就能维持稳定的转速输出。

　　结构设计层面，整套装置的动力传递路径非常清晰：每个气缸内配置独立的活塞组件，活塞通过活塞销与副连杆铰接，六根连杆中一根为主连杆直接固定在曲柄销上，其余五根副连杆通过铰接销挂载在主连杆的凸缘上，这种经典的星型发动机连杆组结构，既保证了所有活塞的行程一致性，也避免了多连杆独立铰接在曲柄销上造成的轴向尺寸堆叠、运动干涉问题。气缸体沿径向呈放射状固定在中心曲轴箱的外周安装面上，每个气缸的进排气口都接入统一的配气盘，配气盘与曲轴同步旋转，通过盘面的气槽时序对齐各个气缸的进气口，当活塞运行到上止点位置时，对应气缸的进气口与高压气路连通，压缩空气进入气缸腔推动活塞向外运动，通过连杆带动曲轴旋转；当活塞运行到下止点位置时，配气盘切换气路，气缸腔与排气口连通，腔内余压排出，活塞在曲轴连杆的带动下回程复位，完成一个工作循环。

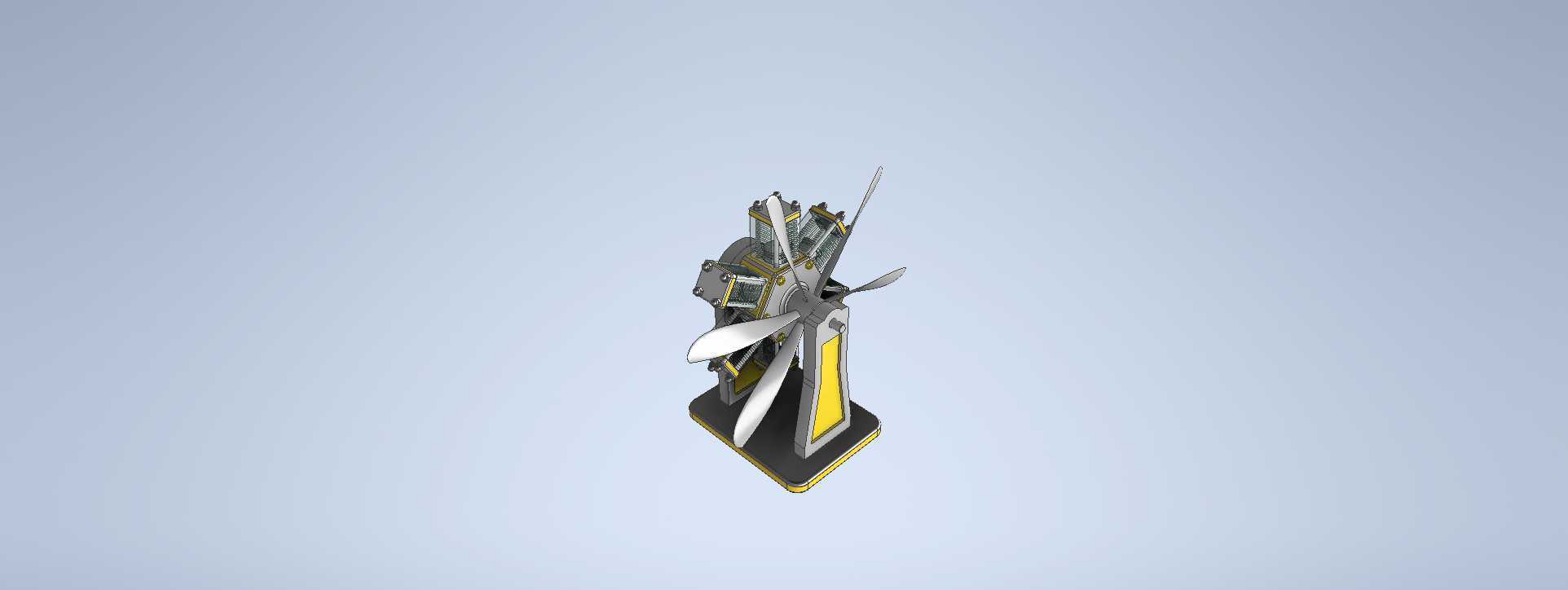

　　整机的外露输出端设置了螺旋桨式负载连接法兰，既可以直接搭配空气螺旋桨作为模型飞机、小型气垫设备的推进动力，也可以拆除桨叶更换为带轮、联轴器，连接发电机、小型泵体等旋转负载，适配不同的动力输出需求。底部设置了一体化的立式安装支座，支座底面为平整安装面，预留了多个螺栓固定孔位，可以直接将整机固定在实训台架、设备安装基座上，不需要额外设计定制安装支架；支座内部做了空腔加强筋结构，在保证支撑刚性的同时控制整机自重，运行过程中活塞往复运动产生的径向振动可以通过支座均匀传递到安装基础，避免局部应力集中。

　　从安装边界尺寸来看，整机径向最大轮廓为六个气缸外端围成的圆周直径，轴向尺寸从后端曲轴箱端面到前端输出桨叶的前端面，整体轮廓紧凑，安装时需要在径向预留出气缸散热、气管接驳的操作空间，每个气缸的进气接头都沿气缸径向朝外布置，气管走线可以沿放射方向排布，不会出现管线弯折、与运动部件干涉的问题。曲轴的输出轴端设置了标准键槽，扭矩传递可靠，轴向定位采用轴用挡圈加轴承端盖的结构，前后两处深沟球轴承支撑曲轴，承受径向做功载荷与少量轴向载荷，长期运转下轴承的同轴度保持能力稳定。

　　设计过程中针对气动动力的特性做了多处适配优化：气缸内壁与活塞的配合间隙按照无油润滑的工况设定，活塞环采用低摩擦密封材质，减少压缩空气的内泄漏，提升能源利用效率；配气盘的接合面采用研磨平面密封，工作气压下的漏气量控制在极低水平，不需要额外加装复杂的气门弹簧、顶置凸轮轴结构，整机零件数量比同功率燃油内燃机减少近四成，维护拆解难度大幅降低。在工业实训场景中，这套装置可以透明展示径向动力的曲柄连杆运动逻辑、配气时序原理，学员可以直观观察不同气缸活塞的运动相位差，理解多缸动力平顺性的设计思路；在模型动力场景中，压缩空气驱动的工作模式没有燃油燃烧的高温、明火风险，室内演示、展馆互动场景下使用安全性更高，也不需要配套供油、点火系统，配套辅助设施十分简单。
