F1赛事2026规则合法性校验框架

　　这套三维框架的搭建初衷，是为方程式赛车研发阶段提供一套可直接对照的物理边界参照，不用在每次结构评审时反复翻查冗长的技术条文，把散落在法规文档里的尺寸限值、碰撞区域、乘员舱空间要求全部转化为可视的空间几何体。

　　从实际赛事研发场景来看，新车概念设计启动的第一周，结构组就会把这套校验框架导入整车装配环境，先卡最核心的几个硬边界：前翼的纵向伸出范围、前轮轮距的最大允许宽度、驾驶舱开口的轮廓尺寸、侧面碰撞结构的安装区间，还有尾部扩散器的高度与纵向位置限值。早期方案草图阶段不用细化每一块钣金的厚度，先把单体壳、动力单元、悬架硬点、油箱的大致占位摆进框架里，一眼就能看出哪些部分超出了法定允许空间，避免后续详细设计做完才发现触碰规则红线，整套模具和工装都要返工。

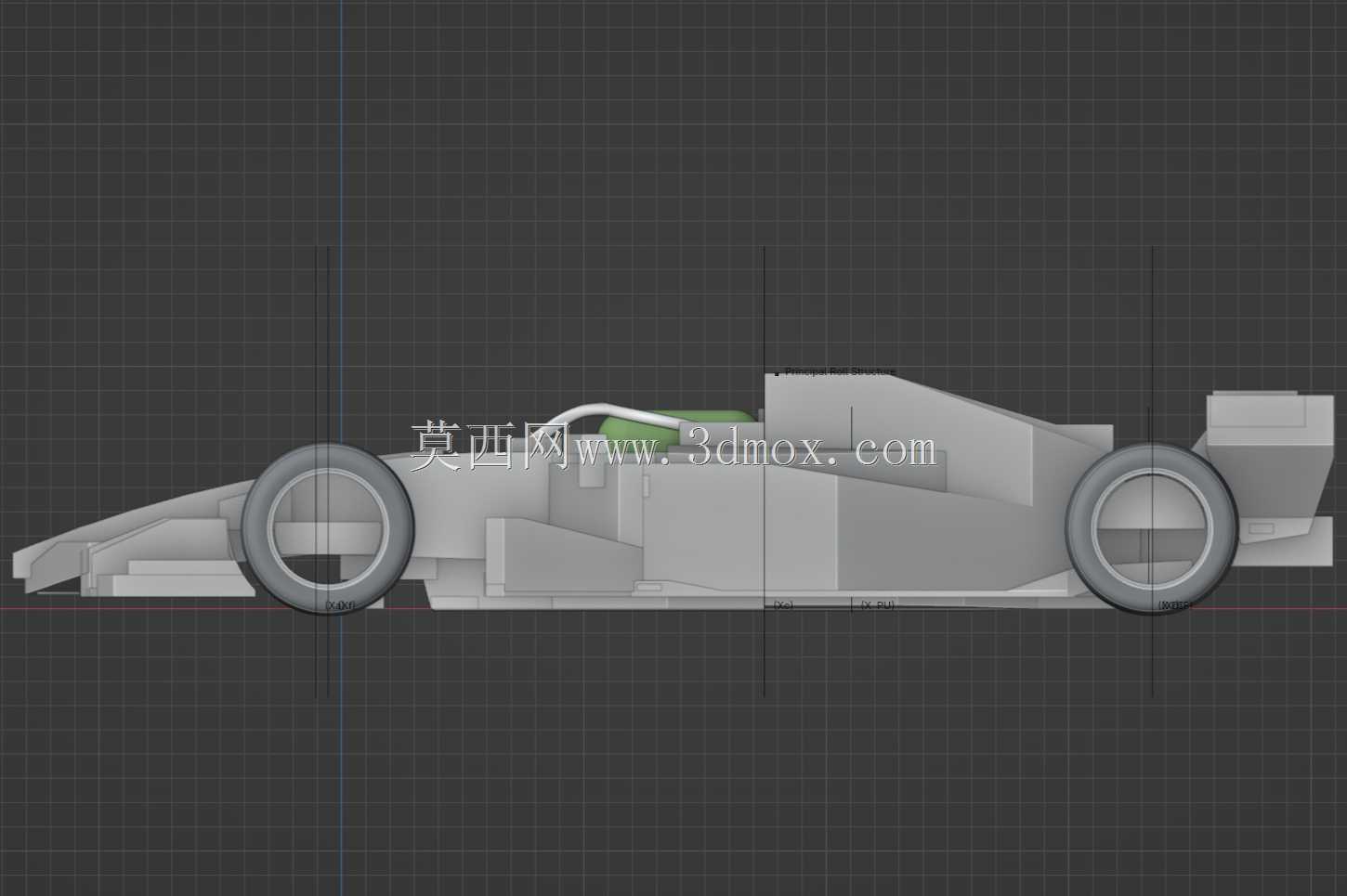

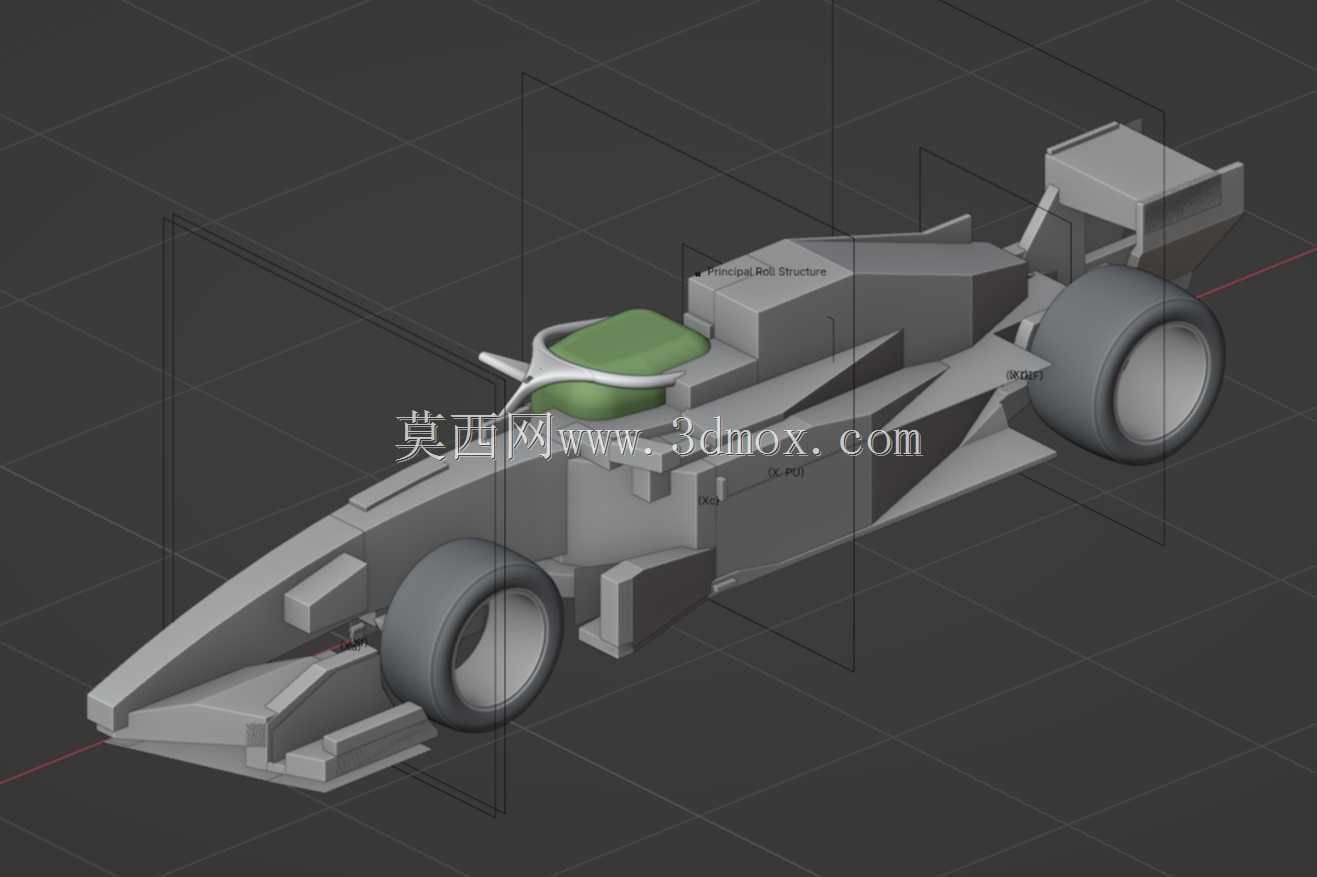

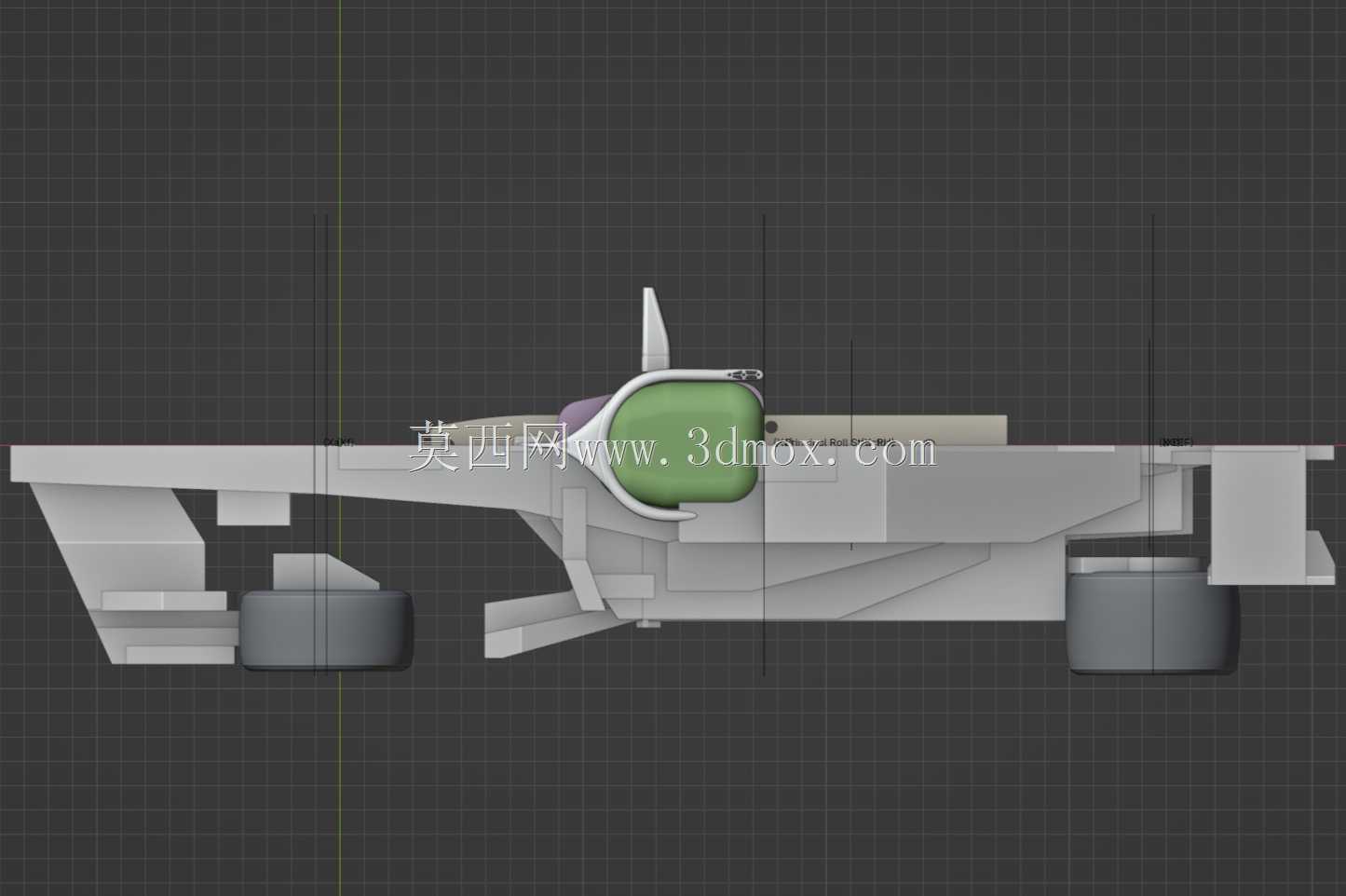

　　框架本身没有多余的装饰结构，所有几何面都对应法规里明确标注的参考基准：前方的锥形轮廓对应正面碰撞结构的外伸要求，两侧平直的立面对应侧面碰撞防护块的安装边界，驾驶舱位置的绿色占位块严格按照人体工程学和赛事安全要求，划定了头盔、座椅、安全带固定点的允许活动空间，后轮前方的弧形面专门用来校验轮胎在全跳动、全转向工况下，和车身覆盖件之间的间隙是否符合规则，防止赛车上路后出现轮胎干涉车体的违规情况。尾部的立式结构对应尾翼的高度、宽度以及后撞结构的安装位置，连底盘基准平面的参考面都做了显式建模，方便设计师直接测量离地间隙。

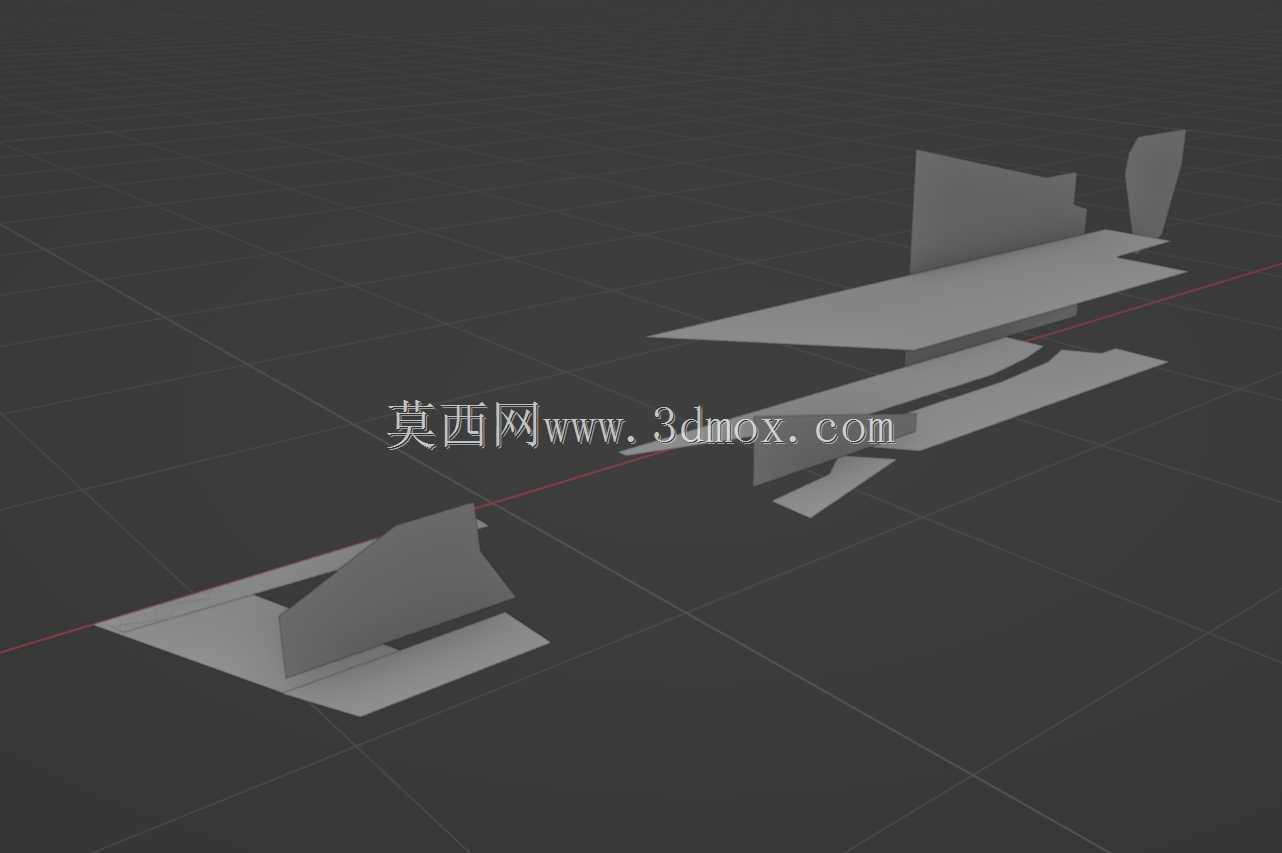

　　做空气动力学套件开发的时候，这套框架的用处更直接。空动组画前翼襟翼、导流叶片、侧箱导流片的时候，所有外轮廓都不能穿出框架的限定曲面，不用每次改完型面再手动逐条核对法规条文里的坐标数值，建模软件里做个干涉检查就能立刻标出越界的区域。很多年轻设计师刚开始做F1方案时，容易为了追求气流效率把翼片伸出过长，或者把侧箱收得太窄侵入碰撞结构空间，有了这个可视化参照，方案迭代的效率能提升很多，也能在风洞试验前就筛掉绝大多数不合规的设计方向。

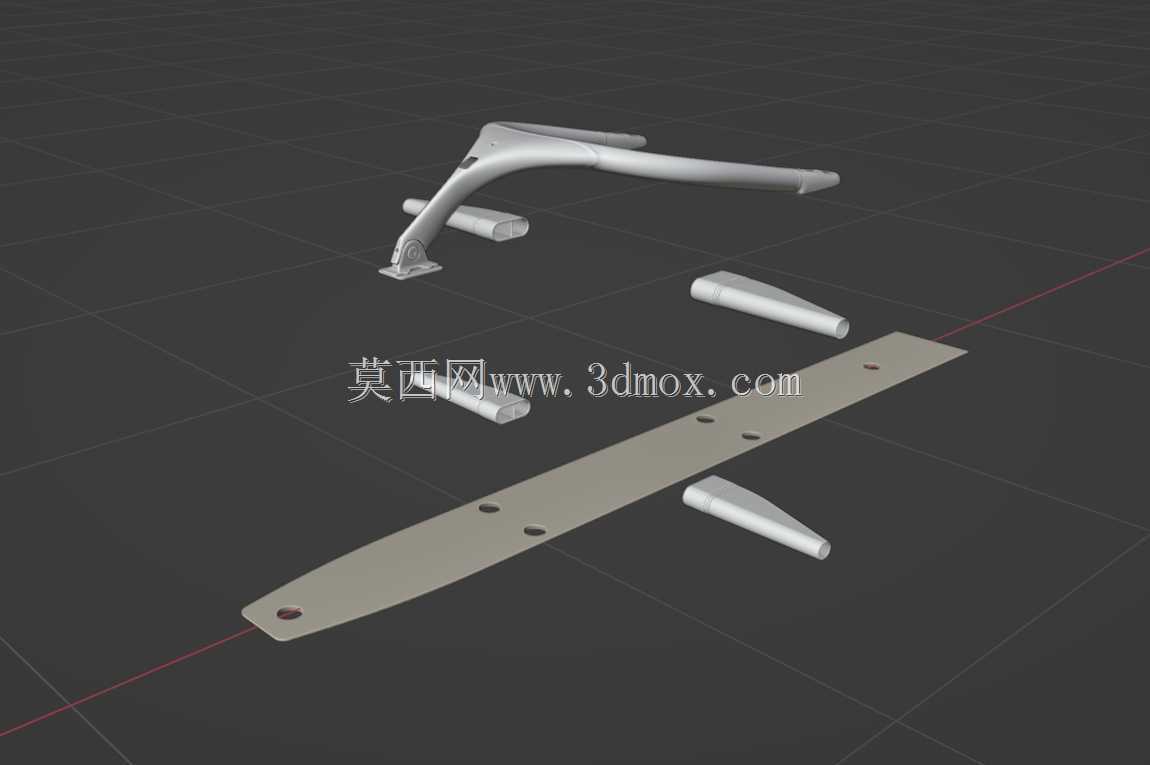

　　底盘和安全结构设计环节，框架里预留的碰撞结构安装边界直接给了碳纤维单体壳的铺层设计提供参考：正面碰撞吸能结构的长度、横截面最小尺寸都被框在前方的锥形空间里，侧面防撞块的安装位置、和驾驶舱的相对距离也有明确的空间参照，设计师在做吸能溃缩引导槽设计时，既能保证结构在碰撞时按照预设顺序变形，又不会因为结构超出法定边界导致车检不通过。驾驶舱周边的 Halo 系统安装硬点、逃生空间的预留，也都能和框架里的乘员舱占位做匹配，确保赛事要求的紧急救援操作空间完全达标。

　　悬架和轮胎布置阶段，框架给出的轮拱空间边界可以直接用来校验转向节、拉杆、叉臂在全行程运动中的轨迹：把悬架模型做运动仿真，让轮胎完成上下跳动、左右最大转向的全动作，扫描出来的轮胎运动包络体和合法性框架做比对，就能确认轮胎在任何工况下都不会超出法规允许的车身外廓范围，也不会和法定要求的碰撞结构发生位置冲突。

　　这套框架同样适用于赛事车检环节的模拟预检，车队在把赛车运往赛道之前，可以把整车扫描数据和这套基准框架做拟合比对，快速排查覆盖件安装偏差、部件移位导致的合规问题，减少赛前车检的整改时间。不同于整车成品模型，它剥离了所有非必要的零件细节，只保留规则判定所需的全部空间基准，文件体量轻便，在方案评审、跨部门协同的时候调用非常流畅，结构、空动、底盘、安全组都能在同一个参照体系下开展设计，避免不同团队对法规条文的理解出现偏差，从概念设计到最终定型的全流程都能作为合规性校验的统一基准。
