电动汽车车载集成控制终端结构

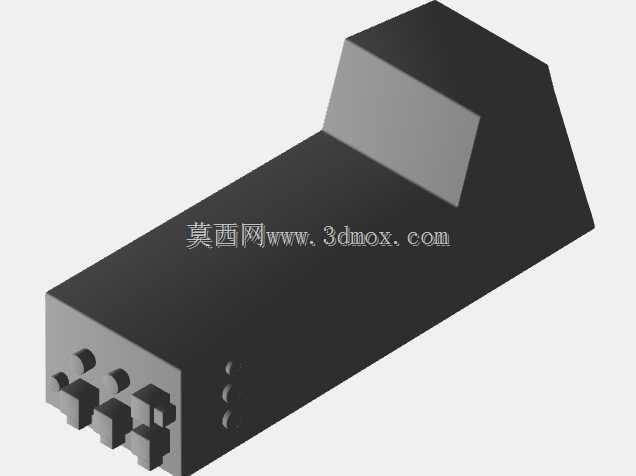

　　该控制块面向电动汽车电控系统的集成布置需求，采用阶梯式异形壳体完成主控运算、状态采集与人机交互功能的整合，可作为车载控制单元在试验车、改装电动车或小批量定制车型中承担核心控制任务。整机按1:1实车比例构建，外形尺寸为512mm×191mm×167mm，长向主体用于容纳主控板、电源模块与接线端口，高位抬升段集中布置显示屏与操作区，形成低位走线、高位观测的分层布局。

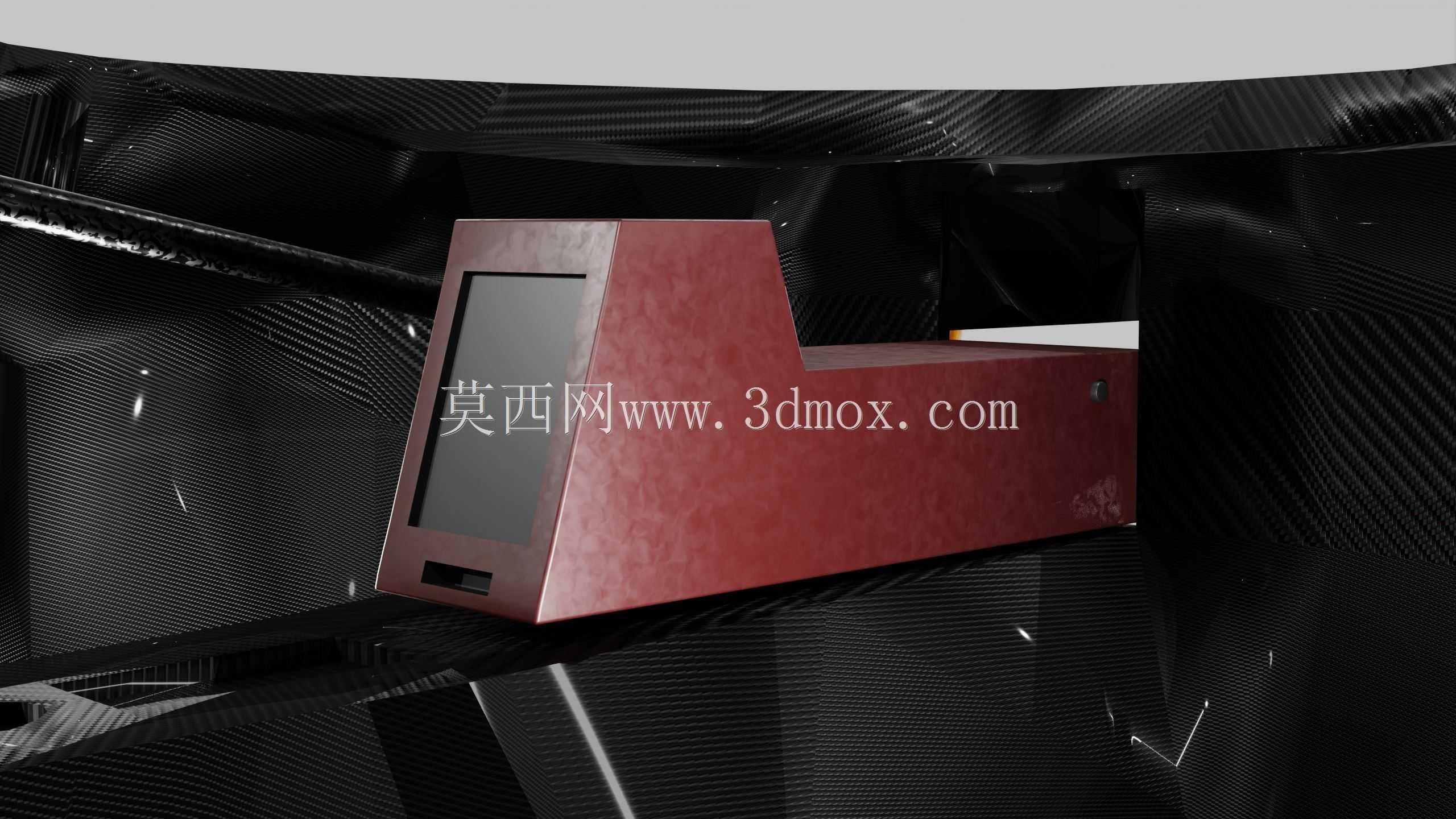

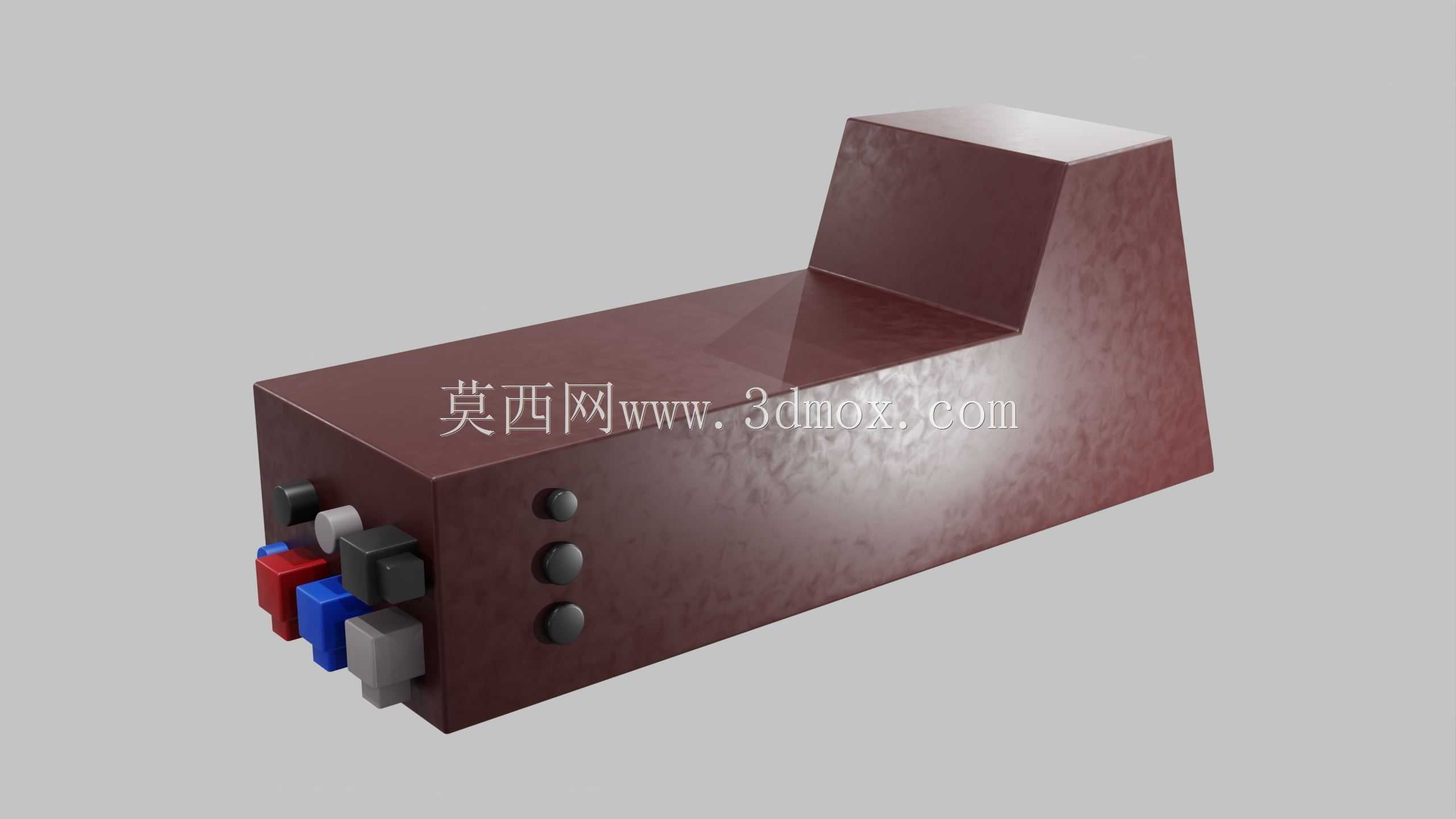

　　从实际装车场景看，这类控制块通常安装在驾驶舱侧围、仪表台下方或中控附近，需要同时满足驾驶员可视、维修人员可接插、线束弯折半径可控三方面要求。模型将显示面板布置在高位斜面上，屏幕朝向驾驶员操作位置，观察时无需额外低头；低位长方体段贴近安装基面，可通过侧面预留的固定点与车身支架连接。侧面三个圆形接口对应旋钮、按钮或航插类操作元件，端部小槽口可作为USB、调试口或散热缝隙使用，接口位置避开了底部安装面，便于线束从侧后方汇聚。

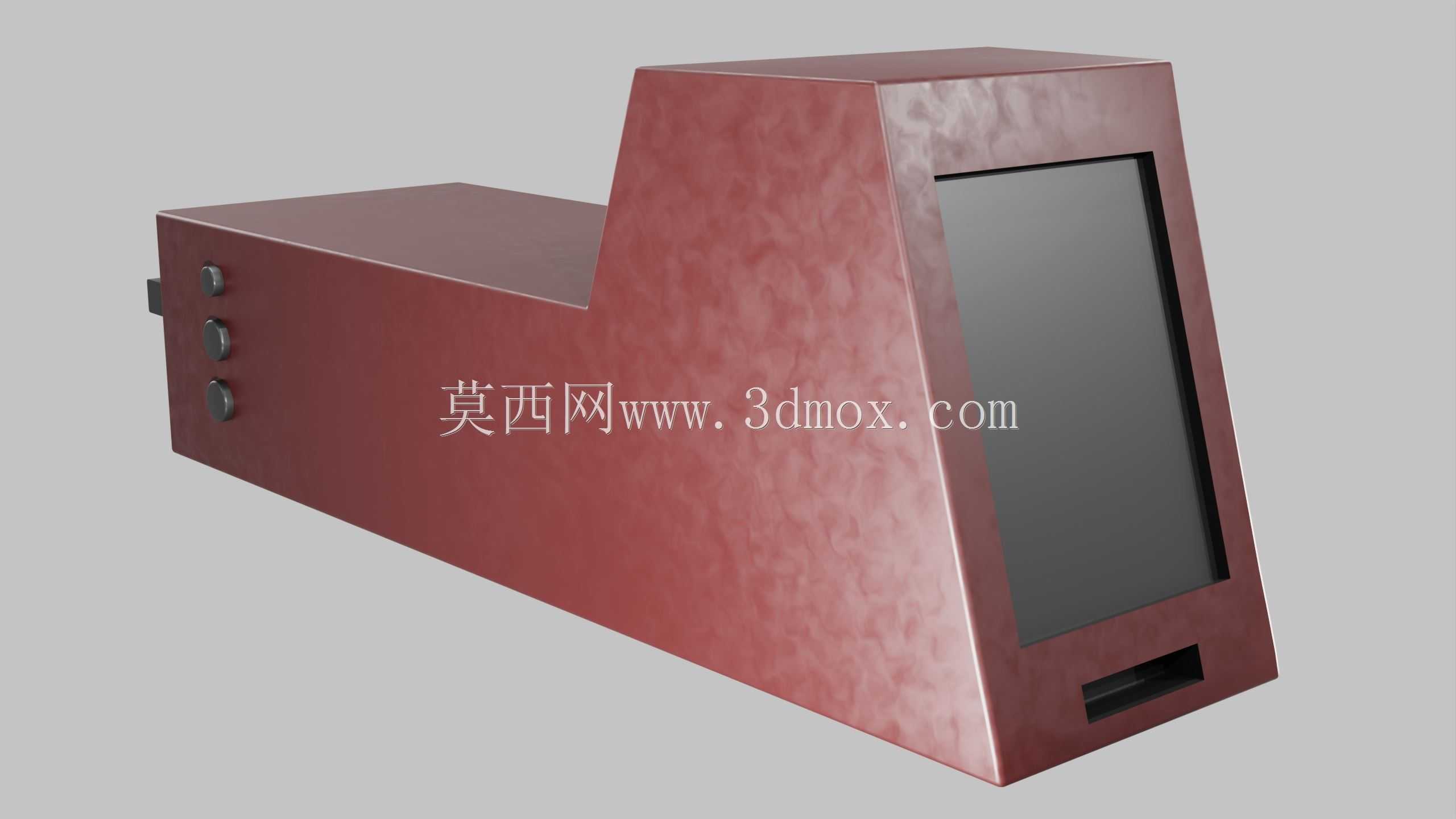

　　结构设计上，壳体采用连续曲面过渡，棱角处保留小圆角，既减少钣金或机加工后的应力集中，也避免车内人员磕碰。阶梯转折面不是单纯造型处理，而是将内部空间划分为两个区域：低位段高度较小，适合布置电源板、继电器、接线端子等对高度不敏感但需要较大平面面积的元件；高位段深度增加，可竖立安装显示屏、驱动板与屏蔽罩，使屏幕背面的接插件有足够插拔空间。前面板黑色区域与红色壳体形成明确功能分区，屏幕周边保留均匀边框，能够为面板固定螺钉、密封胶条和遮光唇边留出安装宽度。

　　建模过程中，曲面连续性与壳体壁厚是重点。外表面采用Blender曲面方式构建，转折处控制曲率变化，使高位斜面与低位顶面之间光顺衔接，后续若转入工程软件做拆件，可直接依据外表面偏置出均匀壁厚。底部建议设置开放或可拆盖板，便于PCB板从下方装入；屏幕区域则适合采用前面板固定方式，维修时不必拆除整个主机。侧面接口周围应保留凸台或加厚区，防止反复插拔导致壳体局部开裂；安装耳位若未在外观面直接体现，结构细化时可在低位段两侧增加隐藏式支脚，并保证螺栓工具空间。

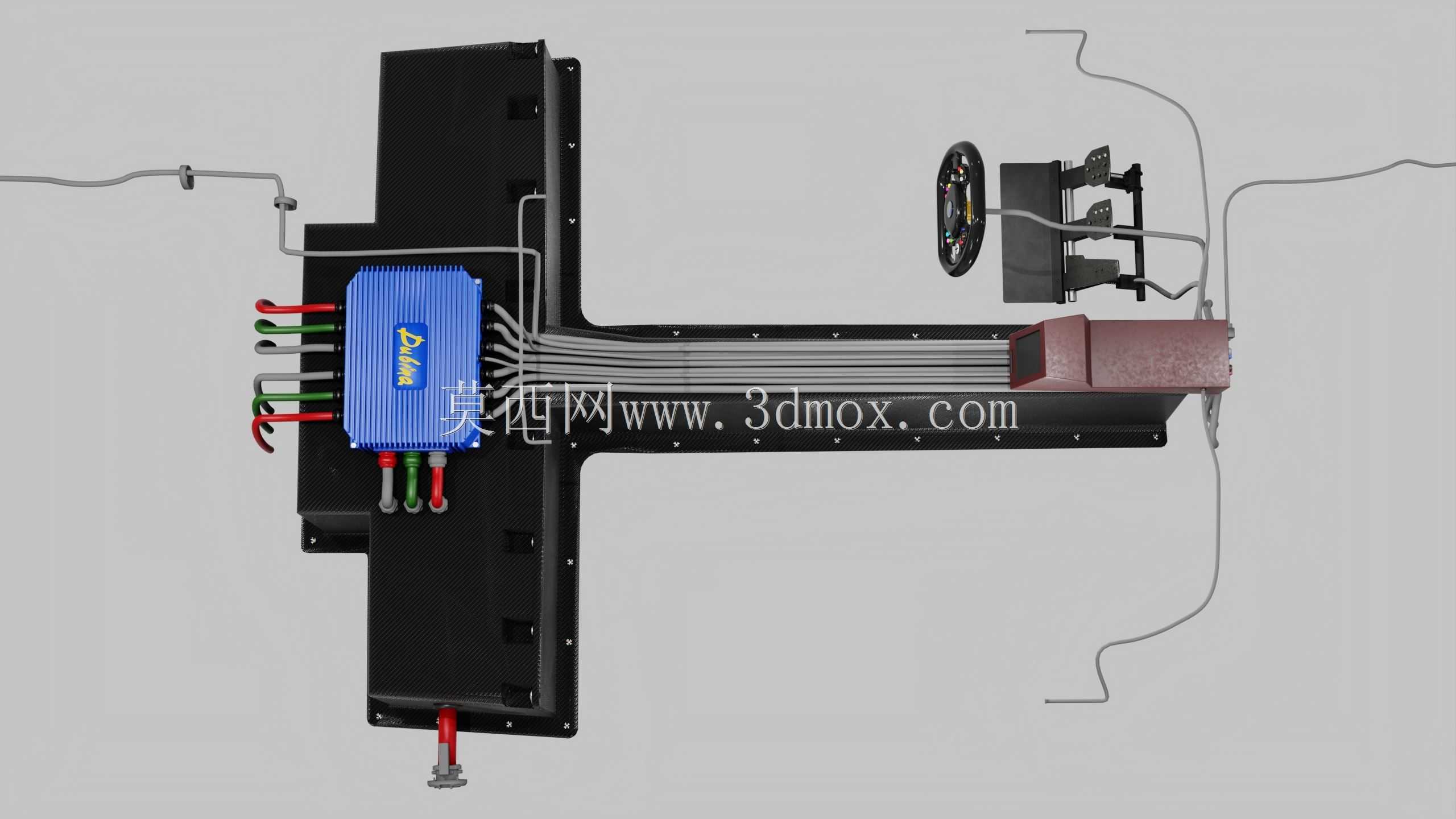

　　热设计方面，控制块内部同时包含计算单元和电源驱动元件，长壳体有利于沿长度方向形成自然风道。实际应用中可在低位段背面或底面开设散热孔，高位屏幕区则保持相对封闭，减少灰尘直接落到显示模块。线束从低位端部进入后，可沿壳体内侧走线槽到达主控板，强电与信号线在空间上分开布置，降低对显示屏和微型计算机模块的干扰。

　　从设备用途看，该控制块并不只是一个显示盒，而是汽车多种系统和部件的监控与控制节点。它可以采集车速、电池、电机、灯光或辅助系统状态，经内部微型计算机处理后在屏幕上显示，并通过侧面操作元件完成参数设置、模式切换或故障确认。对于三维结构设计人员，模型可用于校核车载控制器的外形包络、屏幕视角、接口排布和安装支架；对于设备选型人员，则可据此评估主控盒在驾驶舱内的占位、维护开口及线束走向。整体结构把人机界面、计算硬件和接口安装集中在一个紧凑壳体内，适合在空间受限但又需要本地操作与显示的电动汽车控制场景中使用。
