工业读码器直角折弯安装固定支架

　　该支架属于工业视觉读码系统中的配套安装构件，主要用于固定式读码器在自动化产线、包装工位、物流分拣线及装配检测工位上的姿态固定。现场使用时，读码器往往不能直接放置在输送带或机架表面，需要通过一个过渡件把设备本体与铝型材机架、设备侧板、防护栏或工作台立板连接起来，同时保留一定的角度调节能力，使镜头能够对准条码、二维码或产品标识区域。这个L形折弯结构正是为这类安装需求而设计，一侧承担与读码器本体的连接，另一侧承担与外部机架的固定，中间通过折弯形成稳定的空间支撑关系。

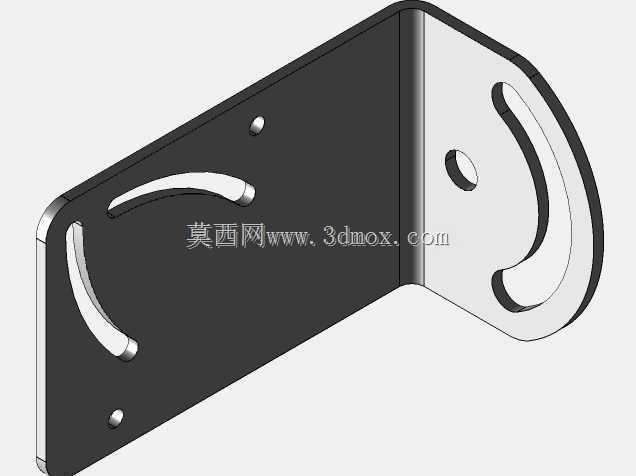

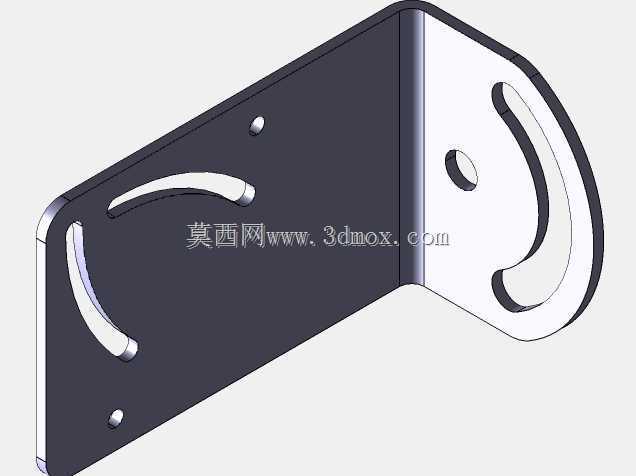

　　从结构形式看，零件采用薄板折弯成型，两个安装面大致呈直角布置。竖直面与读码器背部贴合，面上预留的小孔用于穿入紧固螺钉，孔位分布兼顾定位与防转，能够避免设备在振动环境下出现绕螺钉转动的情况。水平面或外侧安装面则用于与机架连接，板面上开设的弧形长槽是整个支架的关键结构，它并不只是简单的减重孔，而是为角度调整提供运动轨迹。装配时，紧固件可沿弧形槽滑动，使读码器围绕回转中心在一定范围内俯仰摆动，待镜头视场覆盖条码读取区域后再锁紧，从而适应不同高度、不同倾斜角度的产线布置。

　　这种弧形调节槽在视觉检测项目中很常见。固定式读码器安装完成后，经常需要根据产品表面反光情况、条码印刷位置、输送速度以及工作距离微调镜头角度。若支架只提供圆孔固定，现场调试时只能通过增加垫片、重新打孔或更换支架来改变姿态，维护成本较高；而采用圆弧槽后，调试人员可以在松开紧固件的状态下小幅旋转读码器，快速找到识别率稳定的角度，再完成锁紧。槽的端部保留了足够的材料宽度，避免调节过程中应力集中在槽口导致板材开裂。

　　板材边缘采用圆滑过渡，外轮廓不是简单矩形，而是根据读码器背部外形和安装空间进行了切角与曲线收边。这样处理一方面可以减少支架与设备外壳、线缆接头或相邻机构发生干涉的概率，另一方面也能降低薄板尖角带来的装配划伤风险。折弯棱线保持连续，折弯半径与板厚相匹配，既保证成型后板面具有足够刚性，又不会因为折弯半径过小而产生外侧裂纹。对于需要长期承受读码器重量和产线振动的安装件来说，折弯处的刚性直接决定设备光轴是否稳定。

　　在安装边界方面，该支架适合空间紧凑、读码器需要贴近机架立面布置的场合。贴机面的孔距需要与读码器背部安装孔一致，外接面的弧形槽则提供较宽松的机架适配能力，即使现场螺孔位置存在少量偏差，也可以通过槽位补偿。支架整体厚度偏向轻型支撑，适用于中小型固定式读码器、视觉传感器或类似盒式检测设备，不适合承受大载荷或作为人员踩踏、悬挂重物的结构件。选型时应确认读码器重量、螺钉规格、安装面尺寸以及所需调节角度是否落在支架允许范围内。

　　建模过程中，这类零件需要重点表达钣金成型逻辑。先建立平板展开轮廓，再依据折弯线生成L形主体，随后在对应面上绘制安装孔、圆弧调节槽和外形切口。孔边距、槽端圆弧、折弯避让区域都要符合加工习惯，避免出现孔位过于靠近折弯线而造成成型拉扯变形。弧形槽的圆心应与读码器角度回转关系一致，否则三维装配时虽然能够完成约束，实际调节轨迹却会与设备摆动方向不匹配。

　　在产线应用中，读码器通常安装在输送带侧方、顶部或斜上方，用于读取包装箱、电子元件、汽车零部件、药品包装等产品上的编码。支架把设备维持在确定的空间位置，使镜头焦距、视场中心和照明角度保持稳定。当产品换型或条码位置改变时，维护人员可以利用弧形槽重新调整读码器俯仰角度，而不必整体拆换安装基座。对于多工位复制部署的自动化线，这种支架还具有较好的互换性，同一规格读码器可在多个工位使用相同安装件，减少备件种类。

　　结构设计上，零件没有复杂的腔体或机加工特征，适合通过激光切割、数控冲裁后折弯成型，制造成本较低，交付周期也较短。板面的开孔兼顾固定、调节和轻量化需求，大面积材料仍连续分布，保证支撑面不易翘曲。实际装配时，读码器侧螺钉应先轻带到位，再调整机架侧紧固件与角度，最后按对角顺序锁紧，防止单侧受力使支架贴合面产生间隙。若现场振动较强，还可配合防松垫圈或螺纹胶使用，以保持读码器光轴在长期运行中不发生偏移。
