标准环形互锁金属牵引链条结构

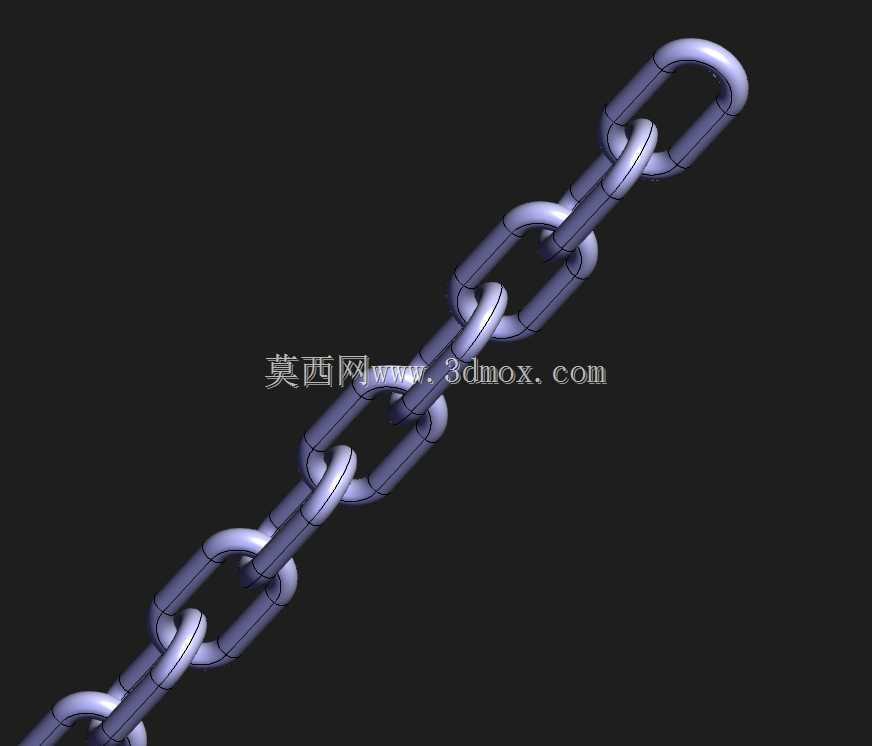

　　环形链是机械传动、吊装牵引和限位防护场景中十分常见的柔性承载构件，它不像刚性拉杆那样只能沿固定轴线传递载荷，而是可以通过相邻链环之间的相对转动，在弯曲路径、变向滑轮和有限安装空间内完成力的传递。该三维结构采用逐环穿插、相邻环面近似正交的布置方式，每一个封闭长圆环都穿过前后两个链环的内孔，形成连续的串联约束。链环本体以圆棒弯曲后对接成型，端部过渡为平滑圆弧，整体没有尖锐转角，这种几何处理并非单纯为了外观，而是为了降低受拉时内侧弯曲区域的应力集中。链条在实际使用中，载荷往往不是理想的单向静拉力：起重作业时会伴随起升冲击，输送设备中会经历链轮啮合的周期性接触，防护栏和限位装置中还可能受到横向碰撞。圆截面链环在接触位置能够形成较均匀的线接触，配合圆弧过渡，可以减少局部压痕和裂纹萌生风险。

　　从结构设计思路看，单环的长轴方向决定了链条受拉时的主要传力路径。相邻链环在自由状态下可绕接触区域小幅转动，因此整条链条能够绕过链轮、导向轮或吊钩横梁；当张力增大时，环与环的接触位置趋于稳定，柔性链段又会表现出接近刚性拉杆的承载特征。建模时需要重点控制三个几何关系：其一，棒料直径与链环内孔尺寸必须匹配，内孔过小会造成相邻环装配干涉，过大则会使链条在受拉时产生过量弯折和冲击；其二，链环节距，即相邻环对应位置的中心距离，要与链轮齿数、窝齿形状和导向槽宽度协调，节距偏差会导致啮合跳齿、偏磨或卡滞；其三，环体焊接或对接区域应位于长环直段附近，避免把接缝放在弯曲应力最高的圆弧顶部。

　　在设备用途上，这类链条可用于手动葫芦、电动葫芦、牵引绞车、板式输送线、配重悬挂、安全护栏、船舶系固以及工装夹具的柔性连接。不同场景对尺寸边界的关注点并不相同。用于起重牵引时，设计人员需要根据额定载荷、安全系数和冲击等级反推棒料直径，并校核链环直段拉伸面积、圆弧段弯曲应力以及环间接触压应力；用于输送设备时，则要把链条中心线、链轮分度圆、导轨侧板间隙和张紧行程放在同一装配关系中检查，防止链环在运行中侧向翻转；用于防护或限位时，链条更多承受低频拉拽，此时安装端点的吊耳、卸扣和销轴尺寸反而成为边界校核重点，因为端连接件的孔位厚度、开口宽度和销轴直径会直接影响链环的转动角度。

　　外形尺寸方面，链环的宽度、长度和棒料直径共同决定占用包络。链条伸直时，整体宽度约等于单环外侧宽度；进入弯曲状态后，链环会在两个交替平面内摆动，因此导向通道不能只按直线轮廓留隙，还要考虑环面翻转后的侧向高度。若链条布置在护罩、管槽或设备框架内部，最小通过半径应根据链环节距和环间转角核算，过小的弯曲半径会使相邻环硬接触，既增大摩擦阻力，也会在接触点产生压痕。端部连接设计同样需要写实考虑：与吊钩连接时，链环内孔应允许钩体承载面充分贴合；与卸扣或销轴连接时，销轴直径不宜过小，否则会在链环内侧形成剪切和弯折复合受力；与张紧装置配合时，应预留调节量，以补偿磨损后链条节距增大带来的松边下垂。

　　该模型把链环的圆棒截面、闭环轮廓和互锁关系表达得比较清楚，适合在结构方案阶段用于检查链条路径、链轮啮合空间、端部吊点以及防护壳体干涉。对于三维建模从业者而言，建立这类构件时不宜只追求单环外形，更应通过装配关系验证相邻环的运动自由度：链条在无张力状态下应能自然弯折，在拉直受拉时不应出现几何穿透，在与链轮或导槽配合时应保持接触位置连续。这样得到的数字模型不仅能用于展示，也能为后续承载校核、材料选型、热处理要求和安装维护提供直观的结构依据。
