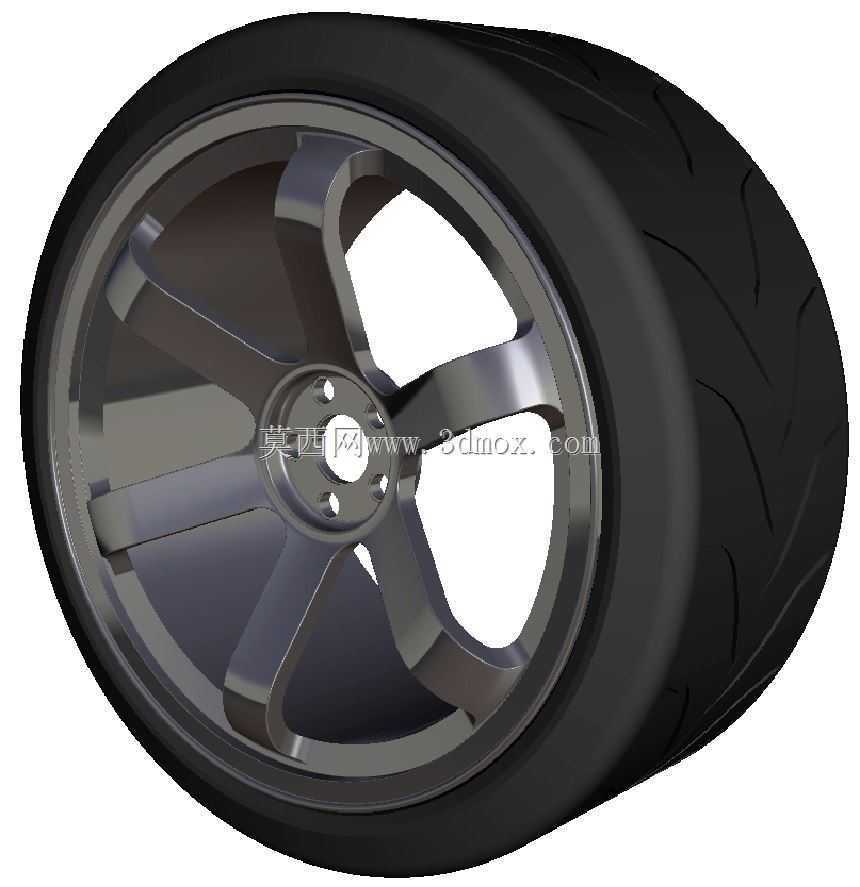

十八英寸Rota格栅款合金轮毂带胎总成

　　在乘用车改装与底盘行走系统的三维结构开发工作中，轮毂与轮胎的匹配校核是非常核心的一环，这套十八英寸规格的轮组三维数模，完整还原了Rota经典格栅六辐造型合金轮辋与配套运动轮胎的装配状态，可直接用于整车总布置干涉检查、改装方案演示、行走机构运动仿真等场景。日常项目里我们接触最多的轮组需求，一类是主机厂前期整车造型阶段的轮包空间校核，另一类就是改装门店与定制车主的方案预览，很多车主在选定轮毂款式前，很难仅凭二维效果图判断装到实车上的视觉比例，带轮胎的完整轮组数模就能直接装配到整车坐标系下，从侧视、45度斜视、正前视角逐一核对轮辐与刹车卡钳、避震筒、轮拱内衬的间隙，避免装车后出现剐蹭问题。这套轮组的轮胎外径对应十八英寸轮辋，胎宽设定为9.

　　5英寸，属于偏向运动取向的宽胎配置，宽胎的接地面积更大，在激烈驾驶、赛道日场景下能提供更高的侧向抓地力，搭配的格栅式六辐轮辋采用大镂空开口设计，除了视觉上富有力量感之外，工程层面的优势也很明确：大辐条间隙可以让行驶中流经轮拱的气流直接冲刷刹车盘与卡钳表面，带走制动产生的热量，大幅降低连续重刹下的热衰减概率，这也是很多竞技风格轮毂都采用大开口辐条设计的核心原因。建模过程中轮辋部分严格按照合金铸造轮毂的实际结构分层处理，最外侧是轮缘的突筋结构，用来在轮胎充气后卡住胎圈，防止车辆侧向受力时轮胎脱圈；轮辋中部的桶身深度、偏距数值都参照同规格改装轮毂的通用参数预留，中心孔位置做了适配多车型的 hub 环安装台阶，

　　周围的螺栓孔按照常见的五孔孔距布局，孔位周边做了局部加厚凸台，分散螺栓锁紧时的压应力，避免铝合金材质长期受交变载荷出现孔边裂纹。轮辐部分采用渐变厚度设计，靠近轮辋外缘的辐条末端厚度偏薄，向中心安装盘过渡时逐步加厚，这种设计既可以在轮辐中部留出足够的镂空空间给刹车系统避让，又能保证整个轮毂的径向刚度，承受车辆过弯时的巨大弯矩。配套的轮胎部分数模还原了半运动型轮胎的胎面花纹，主排水沟与横向切槽的走向都按照实胎样式建模，胎侧的弧度、胎唇与轮辋配合的压紧面都做了贴合处理，装配后两者没有出现面穿插或者间隙过大的问题，在做运动仿真时可以直接赋予轮胎橡胶材料参数，模拟不同胎压下的胎体变形量。从安装边界来看，9.

　　5英寸的胎宽对应适配的轮辋宽度通常在9J到10J区间，装车时需要重点核对两个维度的尺寸：一是轮毂的ET偏距值，偏距过小会让轮组向外抛出，超出轮拱覆盖范围，既不符合法规要求，高速行驶时也会带起路面碎石击打车身；偏距过大则会让轮组向内缩进，辐条容易碰到内部的避震弹簧与刹车卡钳。二是转向打死状态下的轮胎间隙，前轮在最大转角位置时，胎壁与轮拱内衬、下摆臂、转向拉杆的最小安全间隙需要保留至少10毫米以上，抵消车辆满载悬挂压缩、橡胶衬套形变带来的位移量。这类格栅款合金轮组除了用于街车改装，也常出现在赛车模拟器的动态模型搭建、车展改装展车的虚拟评审、汽车类教学教具的结构演示场景中，数模把轮辐的金属切削质感、轮胎的橡胶哑光质感都做了区分，渲染输出的效果可以直接用于方案汇报，不需要再额外做曲面修补。结构设计时也兼顾了轮毂的轻量化需求，六根辐条采用内凹造型，在不削弱结构强度的前提下去除了辐条背面的多余材料，相比同尺寸的多密辐轮毂，重量可以降低百分之十五左右，更低的簧下质量能有效提升悬挂的响应速度，让轮胎更贴伏路面，改善整车的操控质感。
