家用三厢轿车整车外观结构数模

　　这套整车数模围绕常规家用三厢乘用车展开，建模时先从总布置边界入手，把整车长宽高、轴距轮距、前后悬长度、离地间隙这些硬约束先锁定，再逐层拆分发动机舱、乘员舱、行李舱三大区域的空间占比，避免后续零部件布置出现干涉。车身外覆盖件按分块逻辑独立建模，前保险杠、前大灯、进气格栅、引擎盖、前翼子板、前后车门、后翼子板、车顶天窗、后保险杠、尾灯这些部件都保留了独立的装配边界，相邻零件之间预留了合理的面差与间隙，完全符合整车焊装、总装的工艺公差要求，不会出现零件贴合过死无法装配的问题。

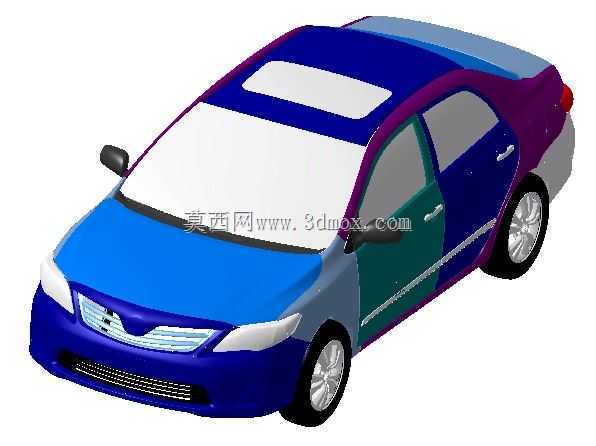

　　从实际应用场景来看，这类整车数模可以直接用于整车造型评审、空气动力学前期仿真、焊装夹具方案设计、总装工位工装开发、售后维修拆解教学，也能作为改装方案的基础载体，在数模上直接调整包围、轮毂、天窗配置，不需要从零搭建整车基准。建模过程中特意保留了车身分色的分区标识，不同颜色对应不同的外覆盖件分块，结构工程师在做干涉检查时可以快速隐藏单一部件，查看内部车门内板、玻璃升降器安装点、后视镜固定座的预留空间，不需要额外拆解零件图层。

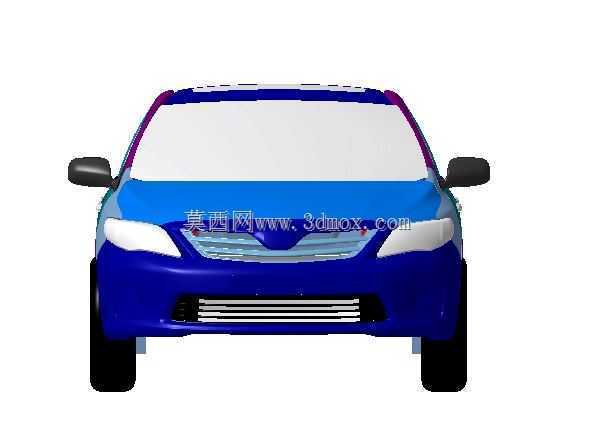

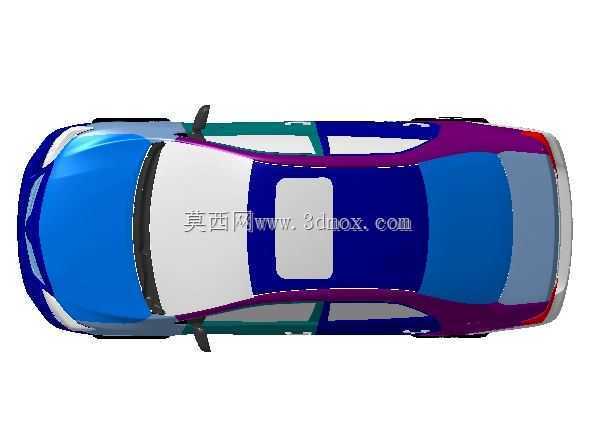

　　车门部分按照前后门独立分件处理，门板上预留了外拉手安装凹槽、车门密封条贴合面、侧窗玻璃升降导轨的布置空间，A柱、B柱、C柱的型面过渡完全符合量产车的冲压工艺要求，不存在无法拉延的负角特征，车顶的天窗开孔边界做了翻边预留，后续可以直接匹配天窗总成的安装法兰。前脸的进气格栅做了分层格栅条结构，大灯型面和翼子板、引擎盖的搭接边界做了顺滑过渡，前保险杠下部预留了进气导流口和拖车钩安装孔的位置，轮拱处的包覆间隙按照轮胎跳动行程做了余量校核，即便轮胎处于最大上跳、最大转向角度的状态，也不会和翼子板、轮眉发生运动干涉。

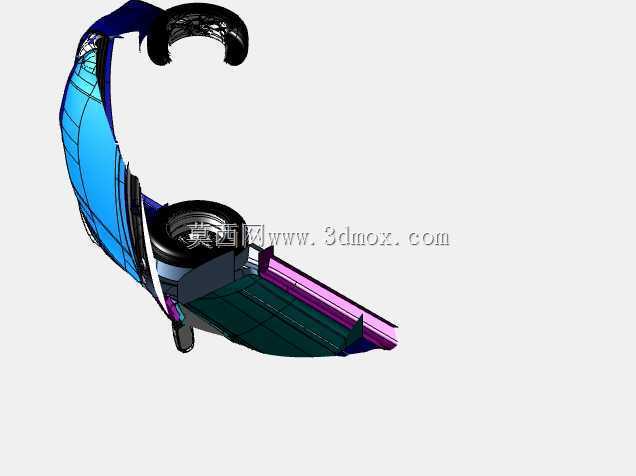

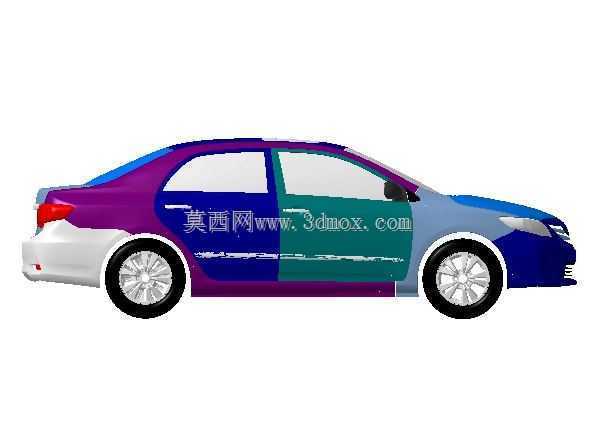

　　车轮部分包含了轮胎、轮毂的完整外形，轮毂的辐条造型、轮胎的胎面轮廓都做了还原，轮心位置和悬架转向节的安装点做了同轴约束，后续接入悬架硬点数据之后，可以直接做整车转向、跳动的运动仿真。外后视镜的安装座固定在前门三角窗区域，镜面角度、外伸长度都符合常规乘用车的视野要求，不会出现A柱遮挡视野的硬伤。车身侧面的腰线从前翼子板一直贯穿到后尾灯，型面曲率连续，既满足冲压成型的工艺要求，也能降低整车风阻系数。

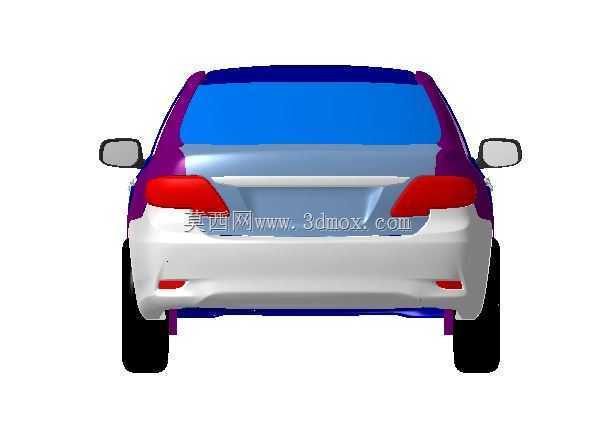

　　在安装边界层面，数模里所有外附件的安装面都预留了对应的螺栓过孔、卡扣安装位，总装车间的装配顺序可以按照前保险杠→大灯→车门→后视镜→后保险杠→尾灯的流程走，完全符合量产车的装配工艺逻辑。乘员舱的侧窗玻璃边界、门框密封面都做了连续的贴合面，后续布置玻璃导轨、密封胶条的时候不需要额外修整型面。行李舱的后围板、后保险杠的搭接位置也预留了缓冲胶块的安装空间，尾箱关闭的时候不会出现刚性碰撞。

　　做这类整车数模的时候，最核心的要点是先把控整车比例，不能出现轴距和车长比例失调、轮距过窄过宽的问题，所有外覆盖件的分缝位置要和量产车的工艺分缝保持一致，不能为了造型随意拆分零件，否则后续出工程图的时候会出现大量无法冲压、无法焊接的不合理结构。这套数模的型面全部做了曲率连续处理，没有碎面、尖角，导入仿真软件做外流场分析的时候可以直接抽取面网格，不需要大量几何修复，能大幅缩短前期研发的预处理时间。
