线束测试工装用线缆扎带固定卡座

　　在产线终检工位、台架线束测试区以及整机预装工段，零散线缆如果没有可靠约束，很容易在插拔接插件、拖动治具或设备振动过程中发生移位，轻则拉扯传感器引线造成信号跳变，重则磨破绝缘层引发短路。这款扎带固定卡座正是针对这类场景设计的小型约束件，主体采用一体式鞍形框架结构，中部预留贯通式穿扎空间，尼龙扎带可从下方开口穿入、绕过线束后从另一侧穿出锁紧，把多股导线、气管或细光纤束成一束并压在卡座中央的弧形承托面上。

　　从结构受力角度看，卡座两侧立壁向上延伸并在顶部做了外翻圆角挡边，既能够限制扎带在拉紧后沿宽度方向滑脱，又避免锐边在扎带受拉时割伤带体。底部两侧伸出的支脚形成稳定支撑面，实际安装时可以通过背胶、螺钉孔位或者焊接螺柱固定在测试台板、型材框架、钣金内壁上；支脚与中部承托区之间留出的镂空槽，一方面减少注塑材料堆积导致的缩痕，另一方面给扎带尾部提供穿行间隙，装配时不用刻意对位，手工穿带即可完成。

　　设计这类小件时最容易忽略的是边界尺寸协调。卡座整体高度需要控制在邻近接插件插拔行程之外，宽度方向要保证两支脚落在安装基板的有效平面上，不能悬在板边；中央承托弧面的曲率按常见线束外径区间取中性值，既能贴合直径较小的单根电缆，也能容纳三四根细线并排捆扎后的束径。侧壁厚度在满足脱模斜度的前提下均匀过渡，转角处加圆角分散应力，长期受扎带锁紧力压迫也不容易出现白纹或开裂。

　　在测试夹具上使用时，工程师通常会沿走线路径每隔一段距离布置一个卡座，把原本悬空晃荡的测试线缆贴板固定，操作工更换被测产品时拖拽线束，拉力被分散到各个固定点，接插件根部不再承受反复弯折。对于需要频繁开合的治具翻盖部位，这种矮剖面卡座还能避免线束在合盖时被夹伤；在设备售后维护场景中，松开扎带即可重新整理线序，卡座本身无需拆卸，反复利用率高。

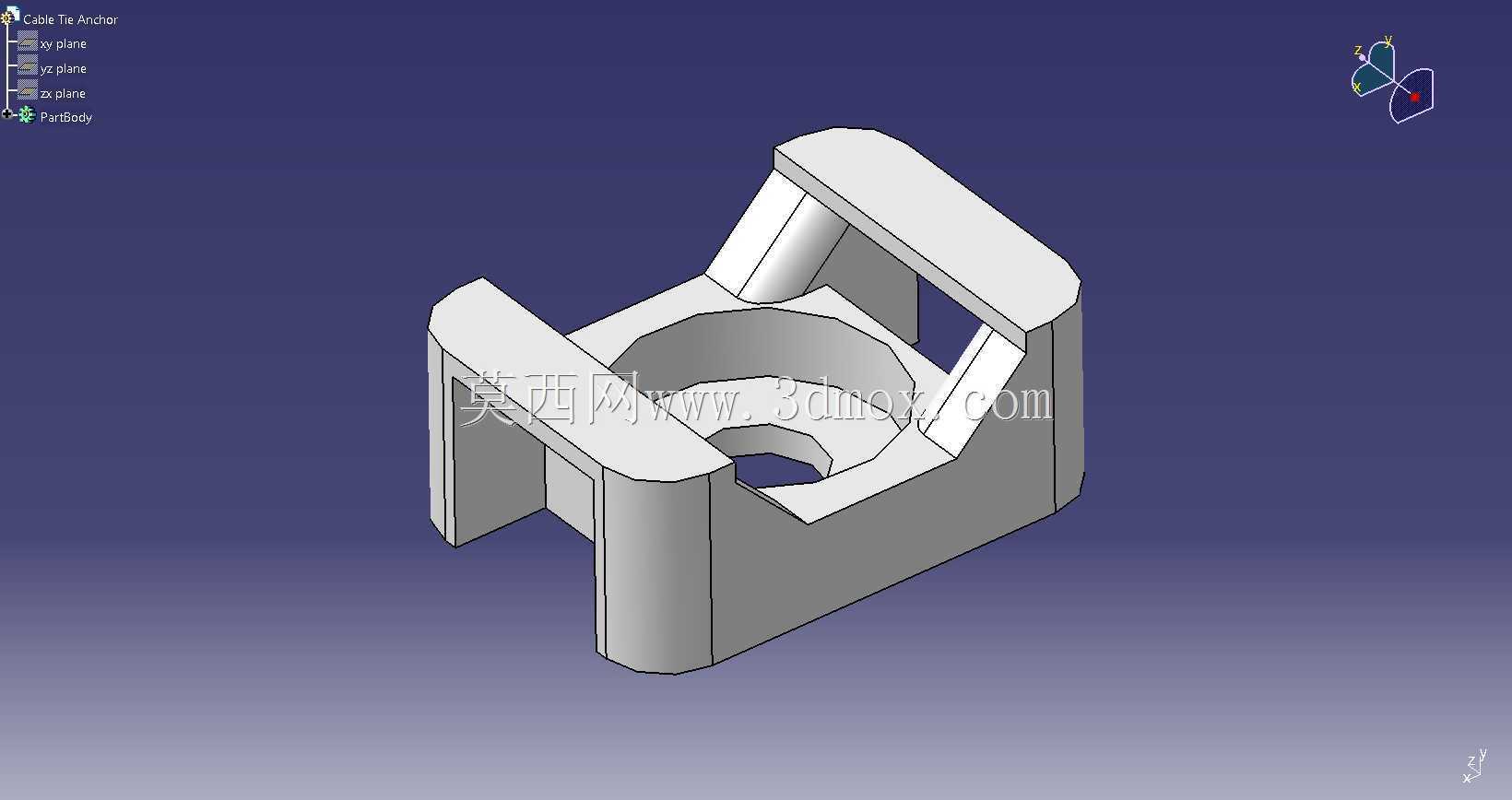

　　建模过程中需要重点还原的特征包括：两侧对称立壁的拔模斜度、顶部挡边的圆角过渡、底部支脚的安装接触面、中部弧形承托槽以及扎带穿行的侧向开口。装配校核时要把扎带实体一并装入，模拟扎带锁紧后带体与卡座各壁面的贴合关系，确认穿带通道没有干涉、扎带锁头能够顺利越过挡边；同时检查卡座与相邻螺钉头、型材槽口、钣金翻边之间的安全间隙，保证实际打螺钉或贴胶作业时工具可达。整个零件虽小，却直接决定台架线束的整洁度与长期可靠性，是测试工装和设备内部布线中用量很大的基础固定件。
