25毫米孔径液压管路固定管夹

　　这套管夹针对外径25毫米的液压硬管或软管做夹持定位，主体采用方块式整体结构，在液压站、阀台、工程机械油路以及机床配管现场都很常见。现场布管时，管路如果缺少可靠约束，压力脉动和换向冲击会让管子产生周期性摆动，接头处反复受弯，轻则渗漏，重则焊缝或卡套疲劳开裂。把管夹按一定间距固定在安装基板上，能把管路的振动幅度压下来，也让走向整齐，后期检修拆管时不至于牵连相邻管路。

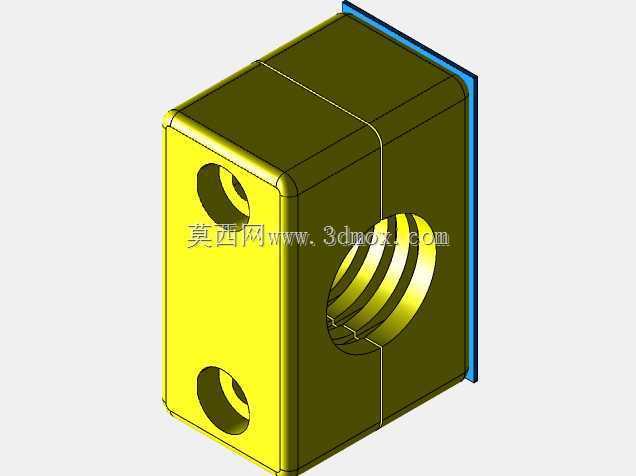

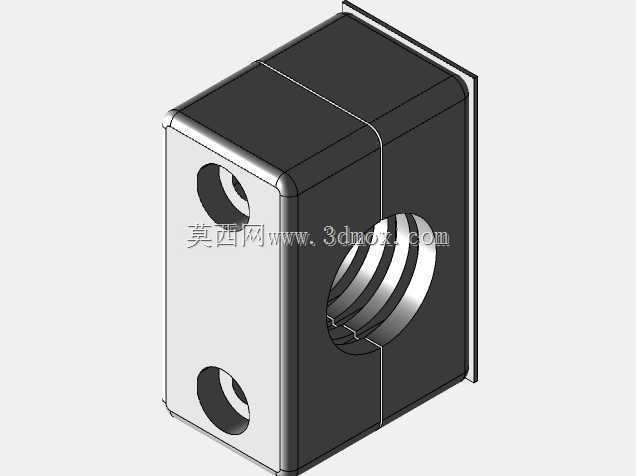

　　从结构上看，夹持件沿管路轴线方向分成两半，合起来形成一个直径25毫米的圆孔。孔壁做了与管径匹配的圆弧包覆，而不是点接触，这样夹紧力分布在较大的弧面上，既能压住管子，又不容易把薄壁软管或铝管夹变形。两半体之间留有分模面，装配时管子先落入下半圆，再合上另一半，通过侧向或端面的紧固件锁紧。模型侧面可以看到两个较小的安装孔，用于把整个管夹固定到墙板、底座或型材上；背面带有一块安装贴合面，保证装配后底面与基板平稳接触，避免出现悬臂或翘曲。

　　建模时先确定的是中心孔轴线和安装基准面。25毫米孔径是整个零件的核心边界，决定了可适配的管道外径；若用于硬管，名义孔径通常与管外径一致或留极小间隙，若配橡胶衬套，则要考虑衬套厚度。方块外形并非单纯为了造型，平直的背面和侧面便于在密集阀块旁贴装，也方便成排管夹共用安装面。圆角过渡集中在外部棱边，既减少热处理或铸造时的应力集中，也避免装配时划伤油管表面。

　　尺寸链上需要同时管住三条线：管路中心线高度、安装孔位置、夹具体宽度。管路中心线高度决定管子与阀口、泵口之间的对中关系；安装孔间距决定互换性，成批布置时孔位不一致会导致现场无法统一钻孔；夹具体宽度则影响相邻管夹的最小排布距离。液压系统中油管往往成束布置，回油、压力油、泄油和控制油管并排走，若每个管夹外形边界不清，三维布线时很容易出现干涉。这个模型把外轮廓、孔位和中心通孔都实体化表达，适合在管路布置阶段直接调入装配，检查管夹与弯头、接头、法兰和设备外壳之间的净距。

　　实际用途上，它不是承受管路内压的密封件，而是管路支撑件。内压由管子和接头承担，管夹负责限制位移、吸收振动、保持走向，并在维修拆装后提供复装基准。设计思路上偏重刚性和可装配性：整体块状外形提供足够夹持刚度，中分结构便于装管，侧向安装孔让固定方式简单直接。对于需要经常拆卸的试验台管路，这种结构比焊接式支架更灵活；对于长期运行的生产设备，又比单薄的卡箍更能抵抗持续脉动。

　　在三维工程应用中，该件可作为液压管路标准化元件放入设备总图。布置时先按管路走向确定支撑点，再在弯头、接头附近和长直管段间隔处放置管夹，避免把夹点设在管子受拉最强或需要热补偿的位置。模型的圆孔、分体面、安装孔和背部贴合面都清晰可辨，能够用于干涉检查、安装空间校核和采购件选型对照。
