保时捷911GT3中央锁止轮毂结构

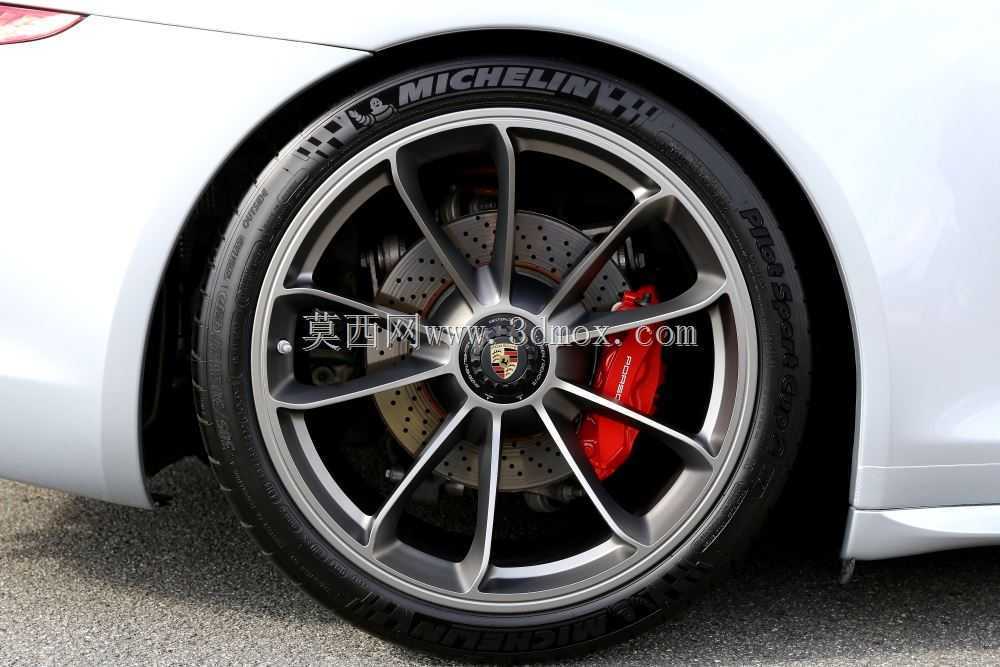

　　该轮圈结构面向高性能跑车的行驶系统开发，重点还原保时捷911（991）GT3所采用的20英寸中央锁止后轮形态。与普通民用车辆依靠五颗螺栓固定轮盘的方式不同，中央锁止结构通过单一中心锁紧机构将轮辋压合在轮毂轴头上，能够减少拆装动作，缩短赛道换胎时间，同时让轮辐受力路径更集中地汇聚到中心区域。此类结构常见于赛道日车辆、高性能街车以及改装轮圈开发场景，在制动系统热负荷较高、轮胎侧向载荷较大的工况下，对轮圈刚度、中心定位精度和轮辐承载分布都有更严格要求。

　　从外形边界看，该后轮规格对应12J×20的轮辋宽度，偏距为ET47，意味着轮辋安装面相对中心线向外偏移，设计时需要同步校核轮胎外廓、翼子板内衬、减振器筒身以及制动卡钳之间的间隙。宽轮辋的作用在于支撑更大胎面宽度，使轮胎在高速过弯时保持更稳定的接地面积；但宽度增加后，轮辋外缘与悬架摆臂、制动管路和车身覆盖件的空间关系也会变得更敏感，因此三维建模不能只表现外观，还需要把安装基准、中心孔、轮缘厚度和辐条背面避让区域一并表达清楚。

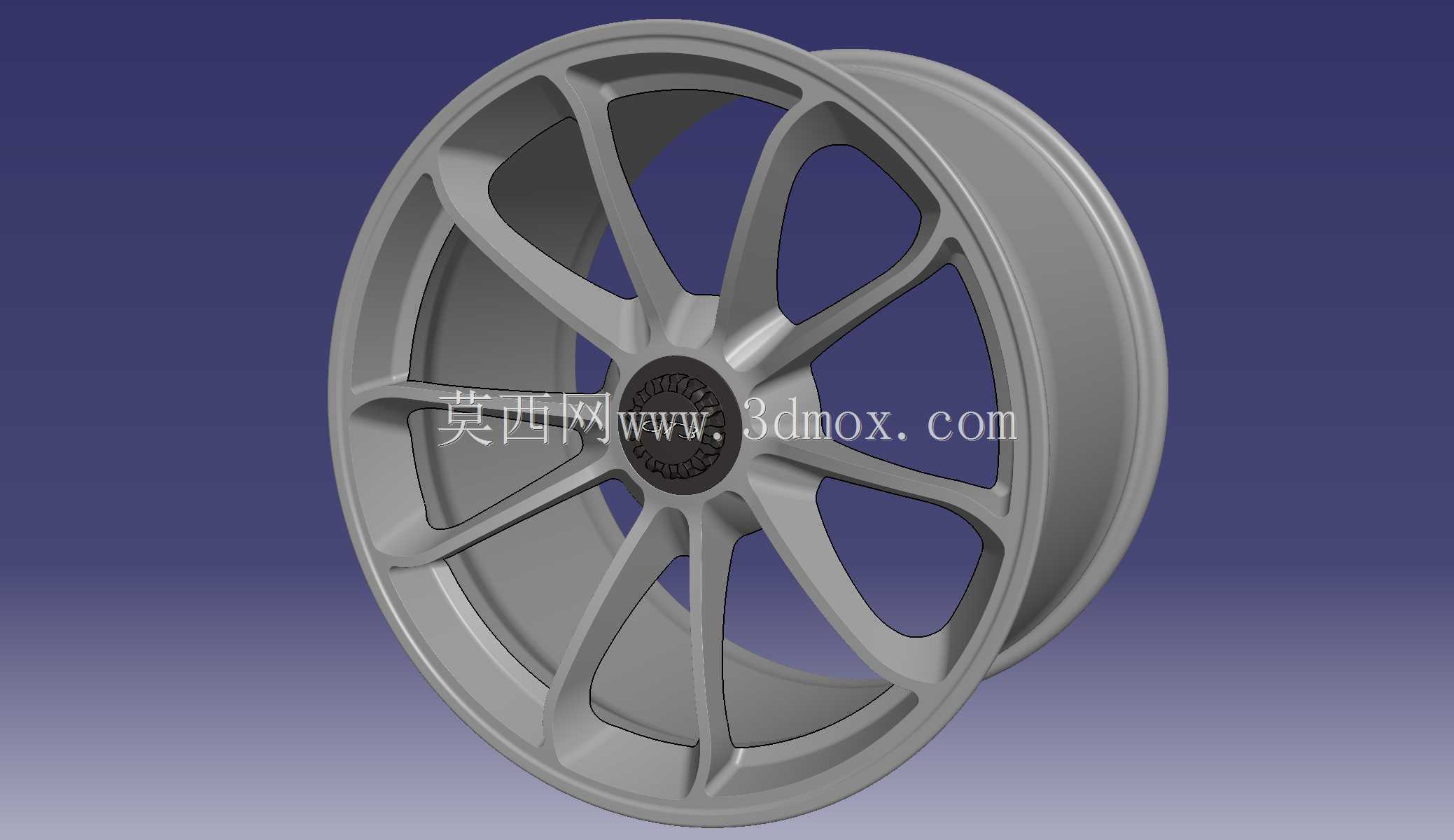

　　轮辐采用分叉式多辐造型，视觉上呈十辐展开效果，实际由五组主辐条从中心锁止盖向外延伸，并在靠近轮辋桶身位置分出支臂。这样的布置并非单纯追求造型，每组主辐条承担从中心锁紧区域到轮辋外圈的载荷传递，分叉结构可以增加与轮辋连接的支撑点，改善转弯时轮圈周向受力的均匀性。辐条表面设置有明显的立体折面，背面则需要形成足够的拔模和加工空间，若用于铸造或锻造工艺评估，还应关注辐条根部圆角、壁厚过渡以及热节位置，避免应力集中在中心座附近。

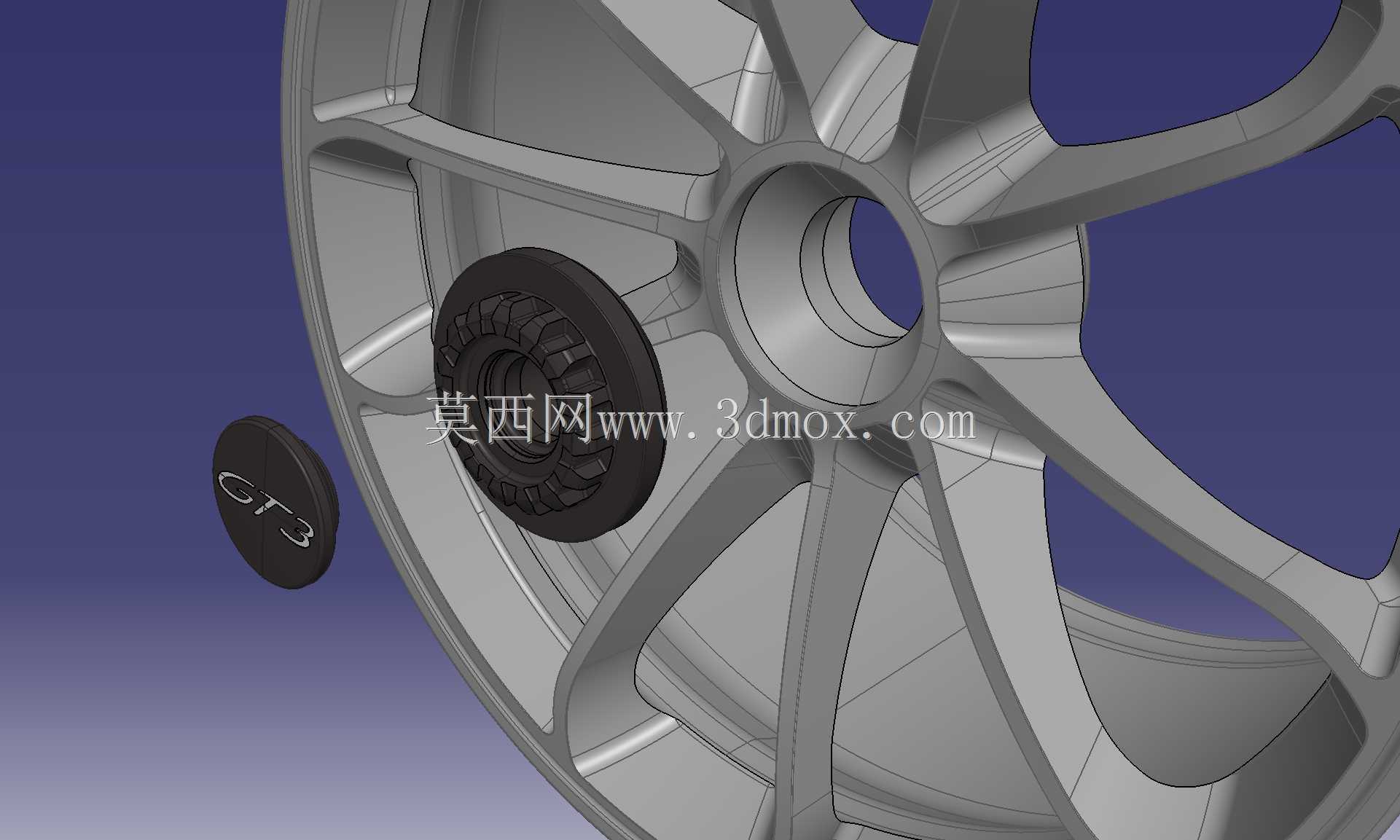

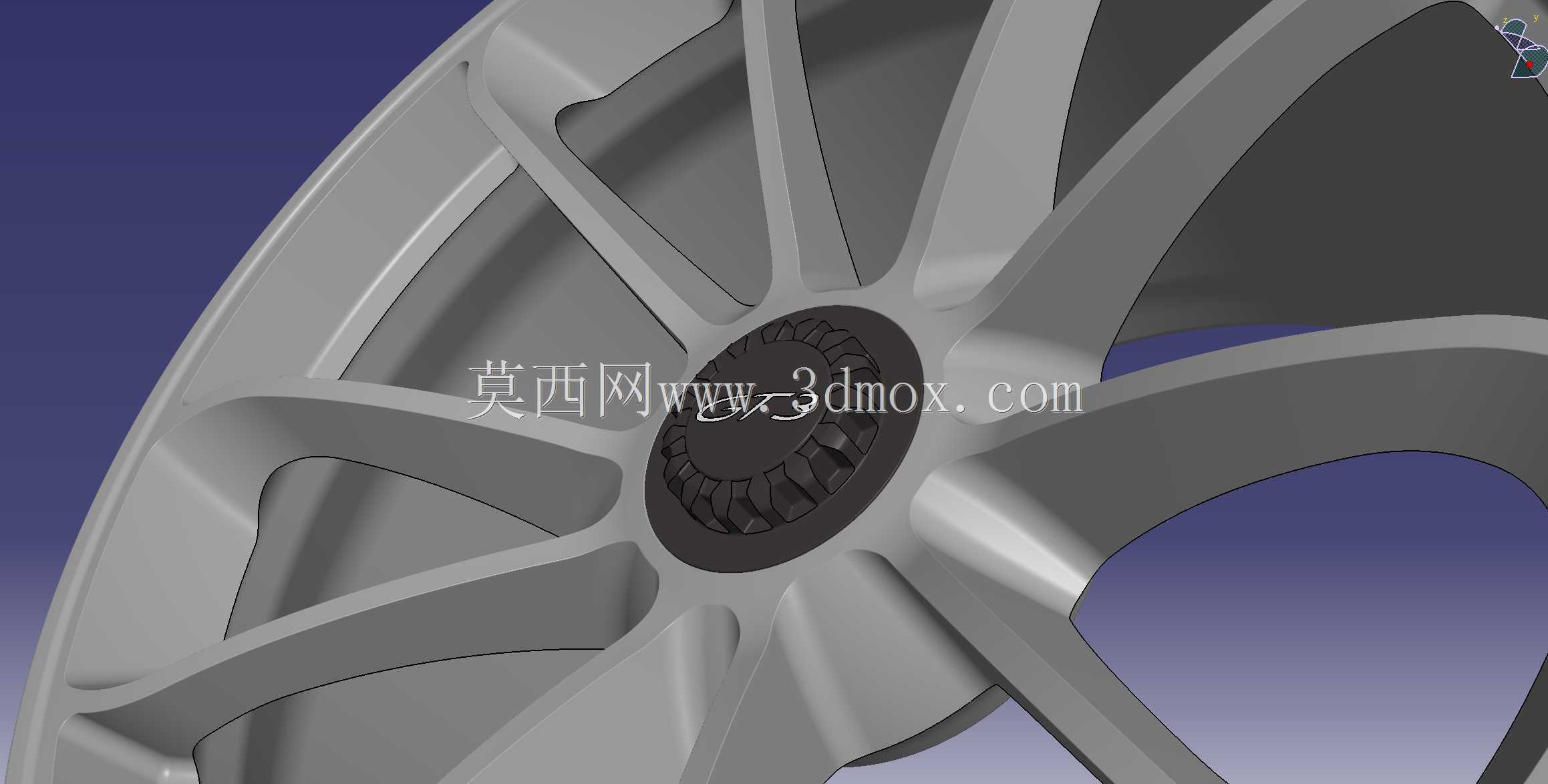

　　中央锁止区域是整个模型的结构核心。中心盖带有品牌标识，外圈为大直径锁紧配合面，内部与轴头定位面配合。建模时应保证中心孔同轴度、锁止面承压角度以及轮辋安装面的平面度逻辑清晰，因为这些特征直接影响车轮动平衡和高速旋转稳定性。中心盖外侧轮廓还承担空气动力与热管理辅助作用，辐条之间的大开口可以让行驶气流穿过轮圈，带走制动盘和卡钳产生的热量；对于GT3这类频繁重刹的车辆，轮圈通风面积不足会导致制动热衰减加快，因此辐条开口方向和背面空腔不能被造型面随意封闭。

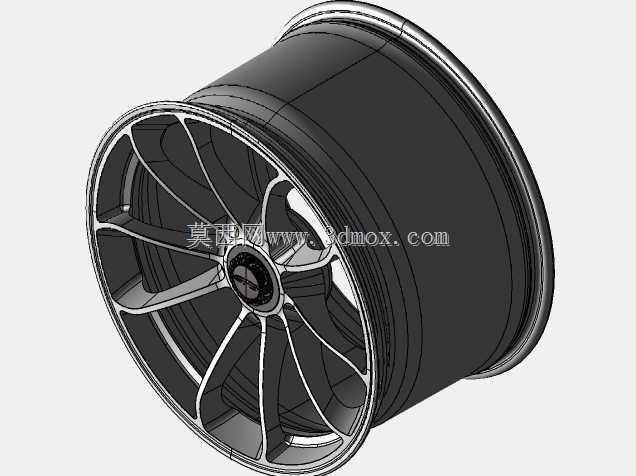

　　轮辋桶身采用深槽式轮缘结构，外侧轮缘用于轮胎胎圈定位，内侧桶壁则需要容纳大尺寸制动盘和多活塞卡钳。后轮宽度达到12J后，桶身轴向深度明显增加，模型中应体现轮缘卷边、胎圈座、气门嘴区域以及辐条与桶身交接的过渡面。实际装配时，轮胎胎圈需要与轮辋肩部紧密贴合，中央锁止机构施加轴向预紧力后，轮圈安装面与轴头法兰之间不能出现微动间隙；若轮盘背面避让不足，即使外观尺寸正确，也可能在实车上发生卡钳干涉或平衡块安装空间不足的问题。

　　在整车布置中，后轮不仅承担驱动和制动力，还在加速出弯时承受较大纵向扭矩。中央锁止轮圈通过中心区域传递主要锁紧力，轮辐根部需要兼顾扭转刚度与轻量化。较厚的中心座可以提高锁紧稳定性，细长辐条有利于降低非簧载质量，但二者之间必须通过连续的壁厚过渡取得平衡。对于结构设计人员，该三维数模可用于轮圈造型校核、制动包络分析、轮胎装配空间检查以及改装件匹配；对于建模学习者，其价值在于理解复杂旋转件如何从中心基准、轮辋截面、辐条骨架和细节倒角逐层建立，而不是仅停留在外观曲面复制。
