双十字轴式万向传动联轴器结构

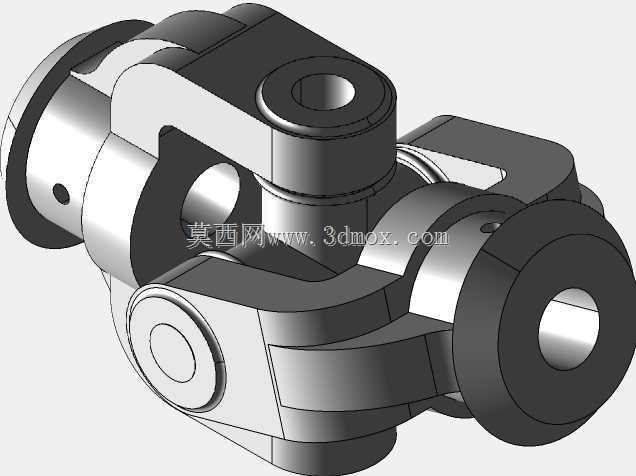

　　该结构呈现的是一种双十字轴式万向传动装置，主体由两端轴套、两组十字铰接构件、中间连接叉架及侧向销轴组成，用于在两根旋转轴之间传递扭矩，同时补偿轴线之间的角度偏差和相对错位。与刚性联轴器不同，这类构件并不要求输入轴与输出轴保持严格同轴，而是通过十字轴与叉耳之间的回转配合，使传动链路在弯折状态下仍能连续运转。

　　从实际设备布置来看，这类传动件常见于需要跨距传递动力、轴系对中困难或工作中存在摆动的场合。例如，在转向操纵机构中，方向盘下方的转向轴会随驾驶舱布置产生折角，单根直轴无法顺畅穿过支架与转向器，采用万向节可以把操纵力矩分段传递；在小型设备、工装夹具、输送机构和某些调整装置中，电机输出端与执行端之间也可能因安装空间受限而存在夹角，此时该结构能够承担角度补偿作用。若成对布置，两个万向节还可以通过合理相位安排削弱单节传动带来的角速度波动，使输出端转动更加平稳。

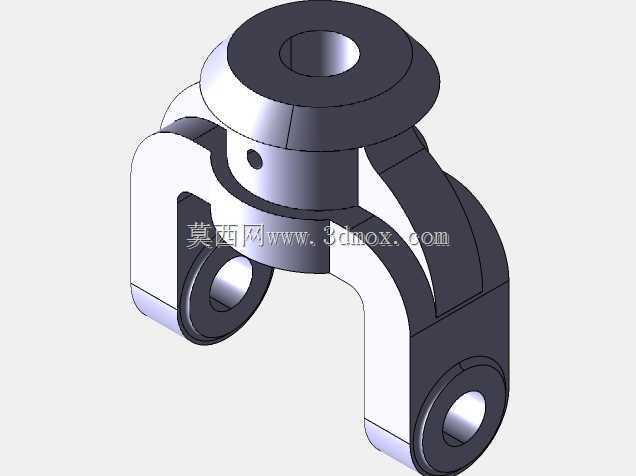

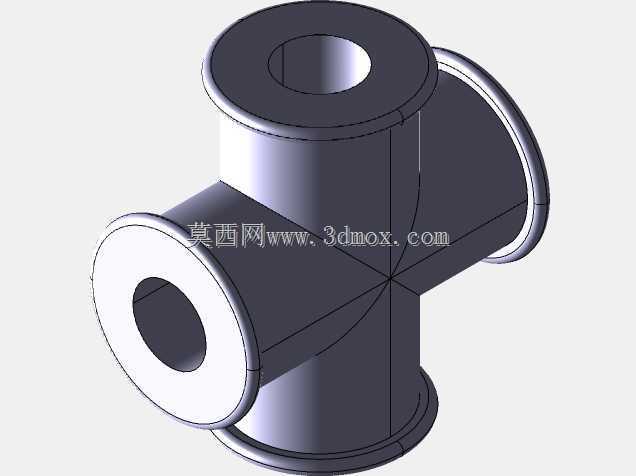

　　模型中部的连接叉架是整个结构的承力骨架。叉耳上开设同轴销孔，孔位需要保证较高的同轴度，否则十字轴装入后会出现卡滞或局部接触。十字轴的四个轴颈分别嵌入相邻叉架的轴承或孔位中，形成两个相互垂直的回转自由度。端部轴套保留了与外部轴连接的圆柱界面，中心孔可用于穿入轴段，外圈结构则承担叉耳支撑和扭矩传递。设计时，轴套外径、叉耳宽度、销轴直径和中心回转半径相互制约：销轴过小会削弱抗剪能力，叉耳过薄会降低孔壁承压裕度，而回转半径不足又会限制允许折角。

　　外形尺寸方面，该装置沿轴向具有明显的分段特征，两端圆柱连接部与中部铰接体形成紧凑布局。安装边界不仅要关注总体长度，还要核对弯折状态下的最大外轮廓。万向节在工作摆角增大时，叉耳端部与相邻零件之间的安全间隙会迅速减小，若周围存在护罩、机架梁或管线，必须按极限摆角检查干涉。端部中心孔与配合轴的尺寸应按传递扭矩、拆装方式和定心精度确定；若采用键连接，还需在轴套上预留键槽位置，并校核键槽对截面强度的削弱。

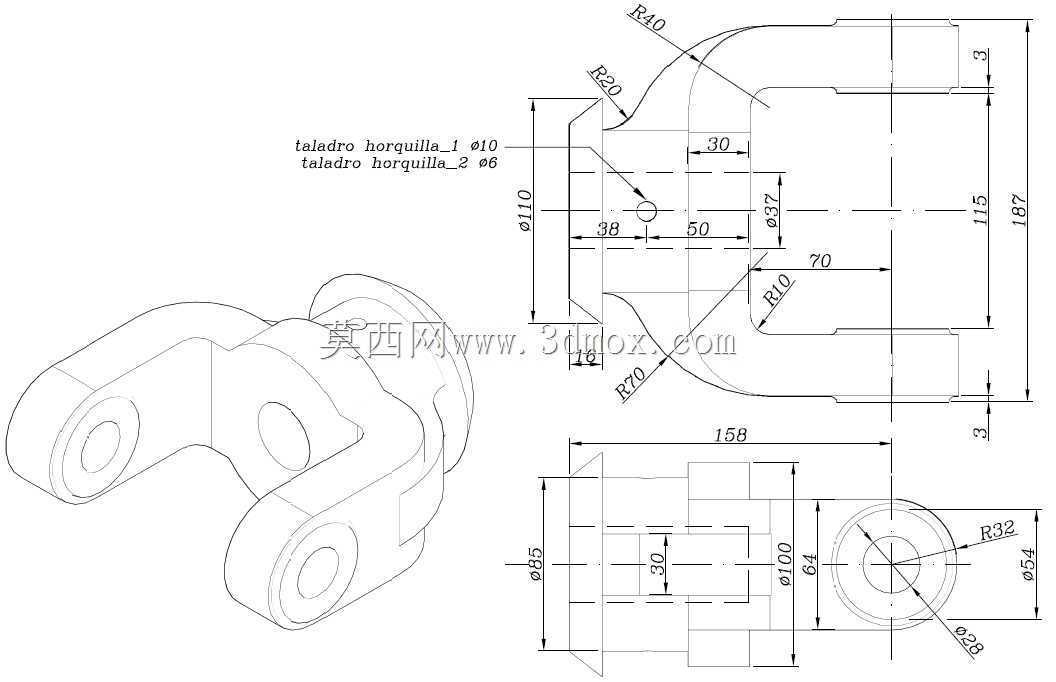

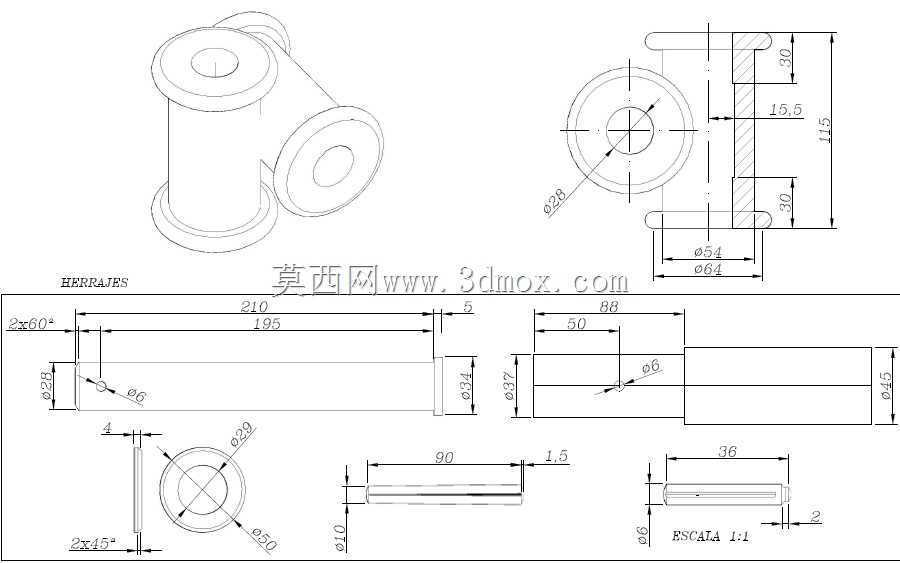

　　结构建模时，十字轴轴颈与孔位之间应按装配关系建立同心约束，相邻叉架的摆动平面要保持明确的几何关系。中间叉体不是简单外观件，其侧壁厚度、圆角过渡和销孔周围材料分布直接影响疲劳寿命。销轴端部通常需要挡圈、压盖或锁紧结构限制轴向窜动，模型中对应的环形槽、台阶面和端盖位置应完整表达，以便后续出工程图时直接指导加工与装配。润滑与维护也不能忽略，十字轴铰接区在反复摆动下存在摩擦，若采用滑动配合，应考虑油道、油杯或耐磨衬套空间；若采用滚针轴承，则轴颈硬度、轴承外圈安装孔和密封件位置都要在结构上预留。

　　从受力路径看，输入端扭矩经轴套传给第一组叉耳，再通过十字轴分解到中间连接架，随后经第二组十字轴传至输出端。每个铰接点既传递圆周方向驱动力，又承受弯折引起的附加弯矩，因此销孔边缘和叉根圆角是应力集中较明显的区域。工程设计中通常会在叉耳根部设置连续过渡圆角，避免尖角造成热处理裂纹和疲劳源；对高速工况，则还要进一步校核动平衡、轴向定位和间隙累积。

　　该三维结构把万向传动中最核心的铰接关系表达得较清楚，适合用于轴系方案布置、传动机构演示、联轴器选型对照以及非标设备空间校核。使用时应结合实际转速、扭矩、摆角范围和连接轴尺寸确定细部参数，不能只按外观比例套用；尤其在成对使用时，需保证两端叉架相位和折角布置满足等速传动条件，才能充分发挥其补偿轴线偏差的作用。
