S12规格DIN471轴用开口弹性挡圈

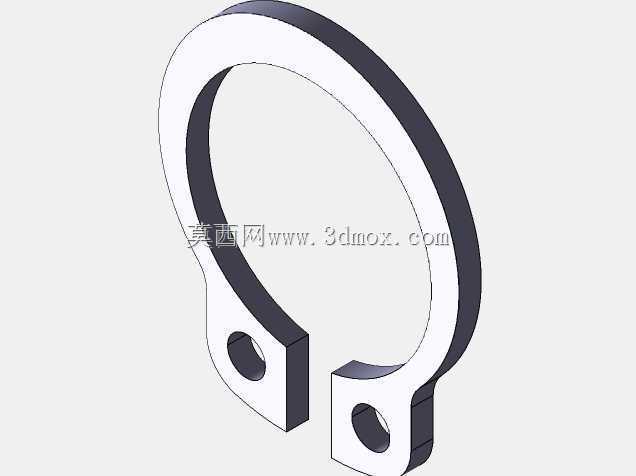

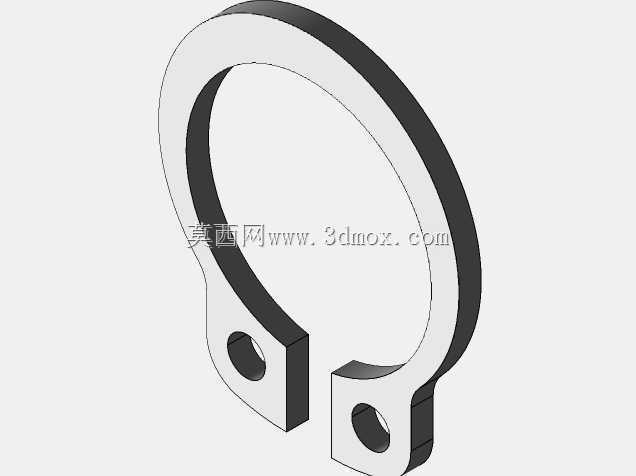

　　在常规轴系装配场景里，这类开口弹性挡圈是最容易被忽略但直接决定轴向限位可靠性的小尺寸紧固件，S12规格对应适配公称直径12mm的安装轴段，完全遵循DIN471标准的轴用挡圈结构逻辑，和孔用挡圈的安装逻辑完全不同：它需要预先卡入轴表面预先车削加工的环形卡槽内，挡圈本体的内环边缘嵌入卡槽槽底，外露的环形端面突出轴的外圆表面，形成一圈刚性的轴向止挡面，用来限制套在轴上的滚动轴承内圈、衬套、齿轮轮毂、链轮定位套、小尺寸传动轮或者弹性联轴器的轴向窜动，避免轴上零件在设备启停冲击、交变载荷、振动工况下沿轴方向滑移脱出，在小功率传动箱、小型交流稳压设备的调压转轴、轻工自动化输送线的从动辊轴、小型电机输出轴、家电传动模组、园林工具动力输出端这类安装空间紧凑的场景里，这类挡圈替代了传统轴端锁紧螺母、轴端压板的限位方案，不需要在轴端加工外螺纹，也不需要额外预留螺钉安装的沉孔空间，零件本身厚度薄、占用轴向尺寸极小，装配效率远高于其他轴向固定结构。

　　从结构设计逻辑来看，这款挡圈采用开口C型环形本体，环体两端延伸出带同轴圆孔的安装耳，两个耳孔的中心距、孔径完全匹配标准挡圈钳的钳头尺寸：装配时用外卡型挡圈钳的两个凸头分别卡入两个耳孔，施力捏合钳柄就能让挡圈的开口间隙收窄，整个挡圈的外环直径被撑大？不对，轴用挡圈装配时是钳口施力让两个安装耳相互靠近，环体的开口收拢，内环孔径略微扩张，就能顺畅套入轴的外圆，滑动到预先加工好的环槽位置后松开钳具，挡圈依靠自身65Mn弹簧钢的弹性回弹，内环边缘牢牢卡入环槽内部，两个安装耳在自由状态下保持设定的开口间隙，既保证环体有足够的预紧弹力不会从槽内松脱，又预留了拆装时的形变余量，反复拆装3-5次也不会出现塑性变形断裂。环体的截面厚度和适配轴径的环槽宽度严格对应，S12规格对应的环槽轴向宽度、槽底直径、轴外圆到槽底的深度都有明确的边界：环槽距离轴肩的定位尺寸需要保证挡圈装入后，外露的止挡端面和被限位零件的端面贴合间隙控制在0.1mm以内，既不能间隙过大导致零件存在窜动余量，也不能过定位导致轴承内圈被额外施加轴向预紧力，引发轴承运转温升过高。

　　建模过程中需要重点还原几个容易被忽略的工艺细节：首先是环体的等厚度截面，冲压成型的挡圈两个大平面保持平行，边缘的冲压倒角在自由状态下没有毛刺，安装耳处的圆孔为冲裁加工，孔壁和环体平面垂直，两个耳孔的同轴度误差不会影响挡圈钳的插入；其次是C型环的圆弧过渡段，从环形主体到两端安装耳的位置是平滑变曲率过渡，没有应力集中的直角拐点，这是因为挡圈在装配撑开、受轴向载荷冲击时，最大应力就集中在环体和安装耳的衔接位置，平滑圆弧可以分散应力，避免反复形变后出现断裂；挡圈的开口端面做了小角度倒角，装配时顺着轴面滑入环槽的过程中不会刮伤轴的外圆表面，也不会卡在环槽的棱边处无法到位。

　　实际选型校核时，首先要确认轴上加工的环槽尺寸：槽底直径必须小于挡圈自由状态下的内环内径，槽的轴向宽度略大于挡圈的材料厚度，槽的外侧棱边可以保留0.2mm左右的圆角，避免挡圈承压时棱边切割挡圈内圈；其次要确认被限位零件的轴向载荷大小，这类小规格挡圈适合承受中等以下的轴向静载荷，以及设备正常运转的振动冲击力，如果是轴向冲击载荷很大的重载工况，就需要搭配轴肩共同承载，挡圈仅起到防脱限位的作用，不能单独承担大吨位轴向力。装配完成后需要确认挡圈整个环体都完全落入环槽内，两个安装耳没有和相邻的零件端面发生摩擦，运转过程中耳部不会随轴转动剐蹭箱体的内壁，在多轴排布的紧凑传动腔体内，还要核对挡圈的最大外圆直径，避免相邻轴上的挡圈发生运动干涉。和孔用挡圈相比，轴用挡圈的外环直径小于配套卡环的外径，安装耳的受力方向相反，建模时如果混淆内外挡圈的尺寸逻辑，后续出工程图加工时就会出现零件完全无法装配的问题，这类标准件的三维模型核心价值就是在装配阶段提前核对轴向安装空间，提前发现轴段长度预留不足、环槽位置和相邻零件干涉的设计缺陷，减少后续样机装配时的返工量。
