带格栅弧形汽车前防护保险杠结构

　　该结构面向小型乘用车辆前部防护与外饰覆盖场景，建模时没有采用整块封闭曲面的保守做法，而是把保险杠主体做成沿车头轮廓延伸的弧形壳体，并在中部区域布置多道纵横交错的格栅筋条。格栅区域一方面承担进气、导流和视觉分区作用，另一方面通过筋条把较宽的外覆盖面分割成若干小单元，降低大平面在轻微接触、温度变化和装配应力下产生局部凹陷或翘曲的倾向。

　　从实际装车关系看，保险杠位于车头最外侧，需要同时照顾行人碰撞接触、低速剐蹭缓冲、散热器进风通道以及整车前脸造型。模型的外弧面按照车头包络进行弯曲，两侧逐渐收窄，便于向翼子板和侧围过渡；上缘保留较连续的安装边，可与前舱盖下方的支撑骨架、大灯边界或上格栅饰条形成配合。下缘虽然在展示视角中未完全展开，但壳体厚度和转折线已经为前下唇、扰流板或下护板的连接预留了结构基础。

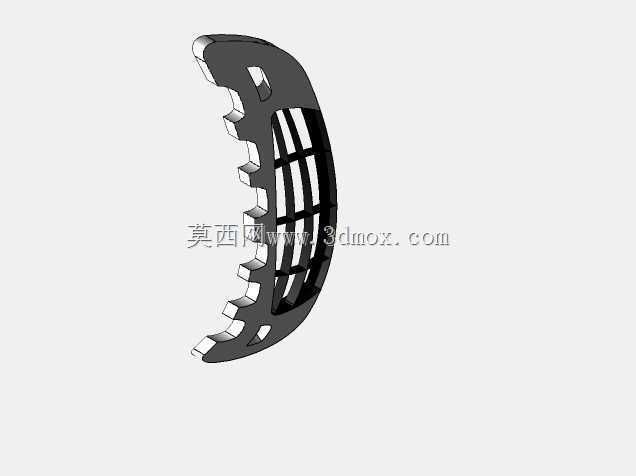

　　格栅部分不是单纯贴在表面的装饰片，而是与外框一体成型的镂空框架。纵向筋条沿保险杠弧面排列，横向筋条穿过其中，形成规则的矩形开口。这样的布置在工程上有明确意义：开口能够让冷却气流进入散热器和冷凝器区域，筋条则在正面受载时把局部力分散到周围壳体。对于塑料注射成型方案，筋条宽度、间距和根部过渡需要结合壁厚控制，避免表面出现缩痕；若采用复合材料或快速样件制作，格栅也可作为局部加强网格，提高薄壁壳体的抗弯能力。

　　保险杠内侧边缘设计了多个凸起的卡接和定位特征。沿弧边分布的齿状凸台可对应车身上的安装座、卡扣孔或缓冲泡沫位置，使外饰件在装配时先定位再紧固，减少人工调整量。上部和侧部的小开孔可用于固定卡扣、螺钉座或线束支架，具体孔位在详细设计中需要与前端模块、大灯、雷达支架和牌照安装板进行干涉检查。模型当前重点表达主体形状和格栅逻辑，适合作为前期造型验证、结构分区和装配边界讨论的基础。

　　外形尺寸方面，该件属于宽幅弧形外覆盖件，长度方向覆盖车头主要宽度，高度方向集中在中部进气和防护区域，深度则随前脸弧度向后弯曲。安装边界不能只看外表面，三维设计时应同时建立车身前端骨架、散热器、大灯、轮胎转向极限和拖车钩盖板等参考件。保险杠后背与刚性横梁之间通常需要保留吸能泡沫或溃缩空间，不能让格栅筋条直接顶靠在散热器上；两侧向后包卷的区域也要避开轮胎在最大转向角和悬架跳动时的运动包络。

　　在功能特性上，该结构兼顾防护、通风和外观三件事。外层弧形壳体承担低速接触时的第一道变形与吸能，格栅框架维持开口形状并引导气流，边缘凸台负责把载荷传递到车身安装点。设计思路上没有堆砌复杂曲面，而是用清晰的外框、连续弧面和规则网格表达保险杠的核心构造，便于后续根据车型宽度、进气量、传感器布置和法规要求进行局部修改。对于结构工程师而言，后续深化时应重点检查壁厚均匀性、卡扣拔模方向、筋条根部圆角、维修拆卸空间以及前部碰撞时的变形顺序，使外观件在满足造型的同时具备稳定的装配和防护性能。
