汽车动力总成带差速传动后桥结构

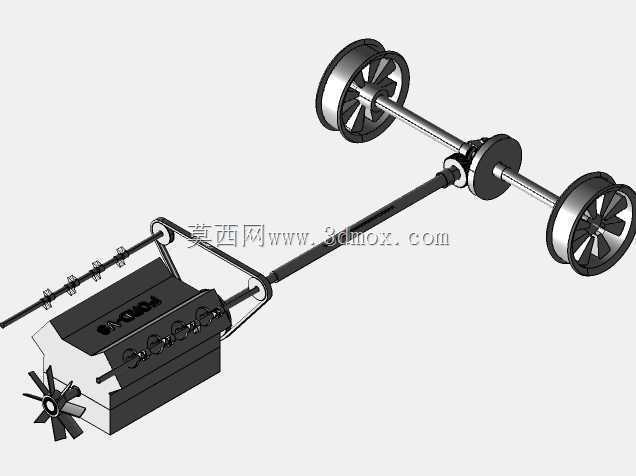

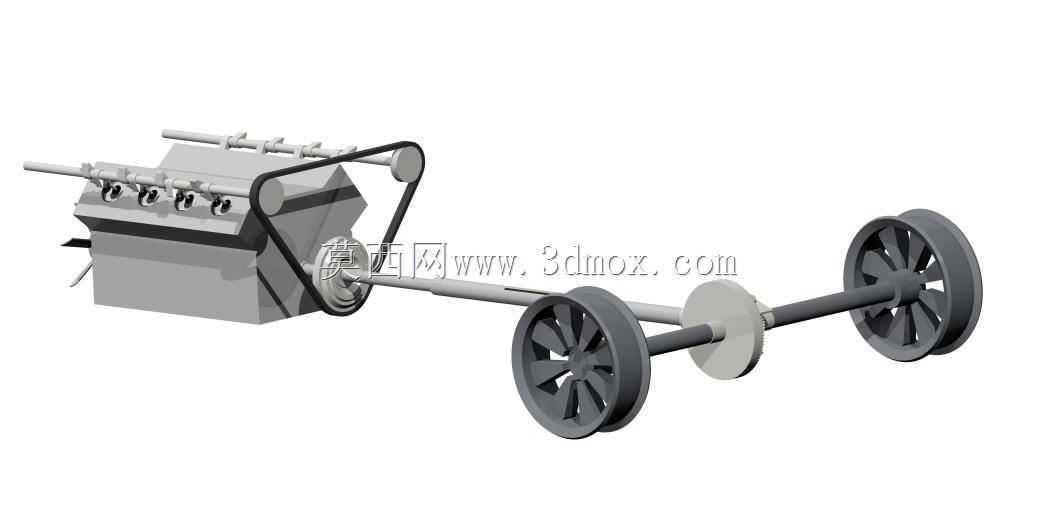

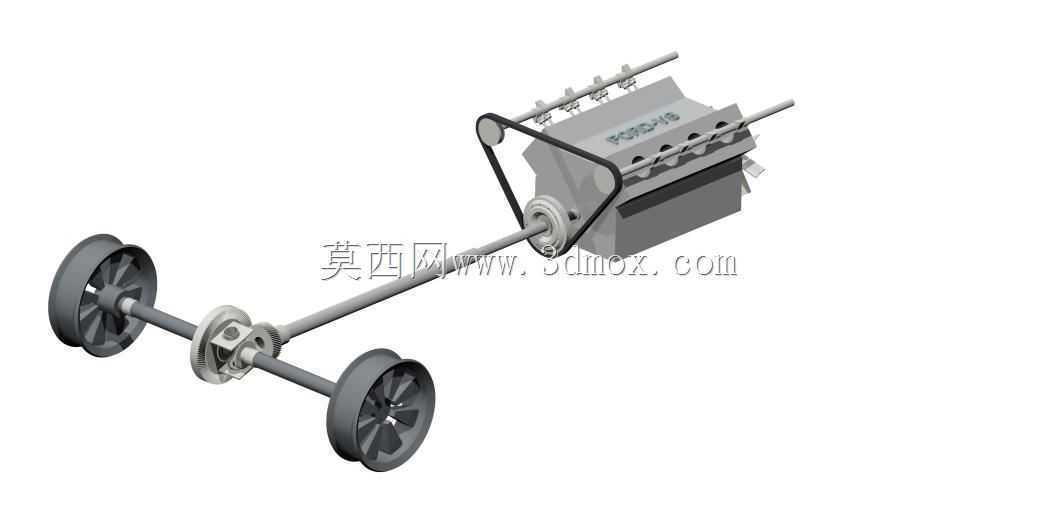

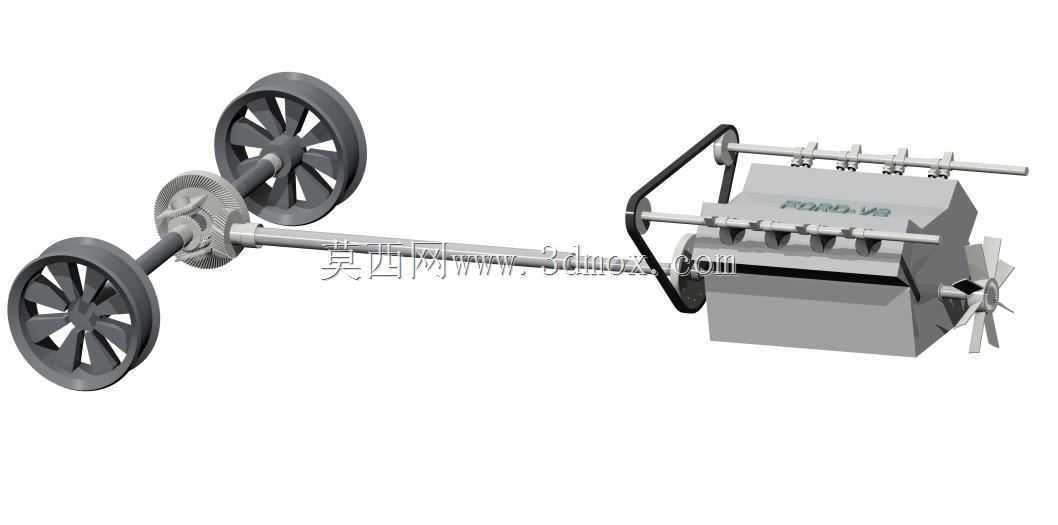

　　这套三维结构围绕小型乘用车辆的动力传递路径展开，把内燃机本体、皮带传动副、传动轴、差速器总成以及左右驱动轮轴整合在同一装配体中，适合用于教学演示、底盘布置校核以及小型车辆动力方案的前期验证。从实际装车场景看，这类布置常见于后置后驱小车、实验教学平台以及轻型特种车辆的动力舱设计中，发动机输出的扭矩不需要经过长距离传动轴，而是通过较短的传动链路直接送达后桥差速器，结构紧凑，传动环节少，便于在有限的车架空间内完成布置。

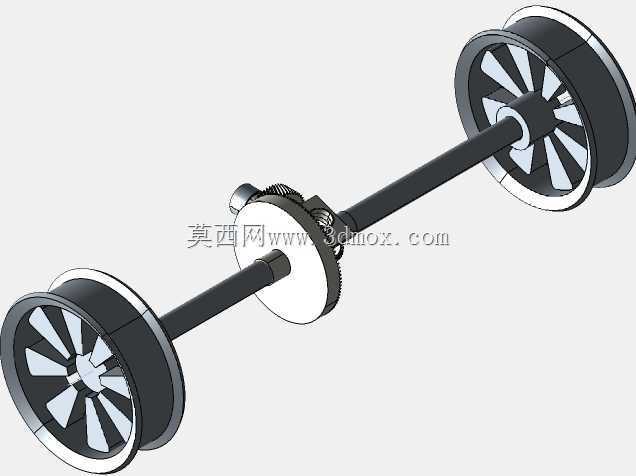

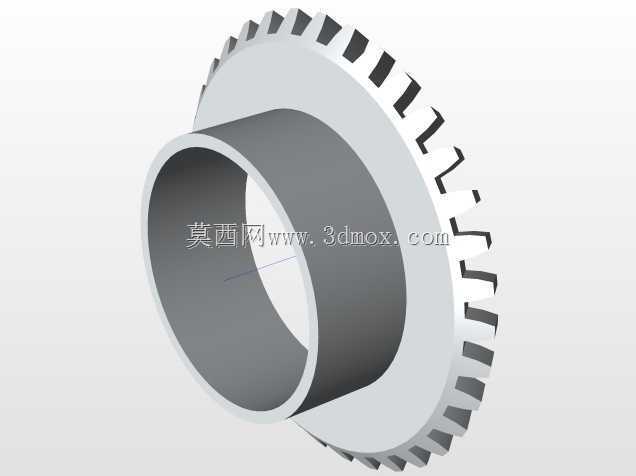

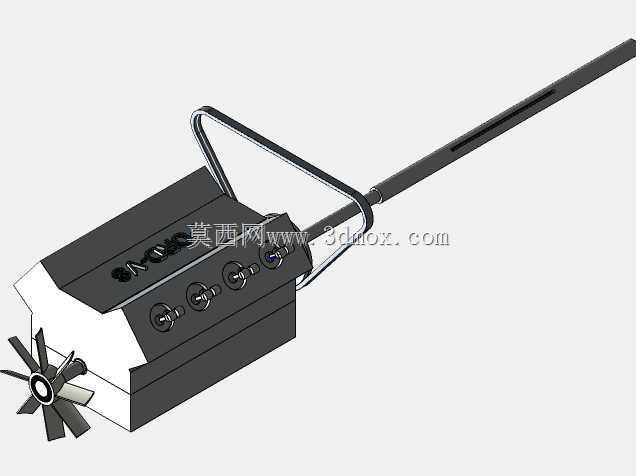

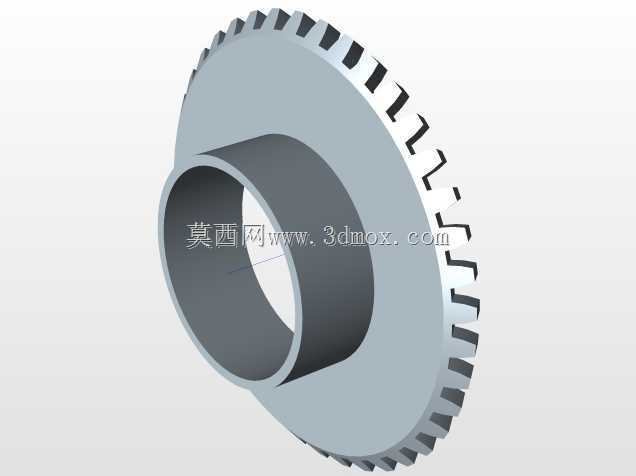

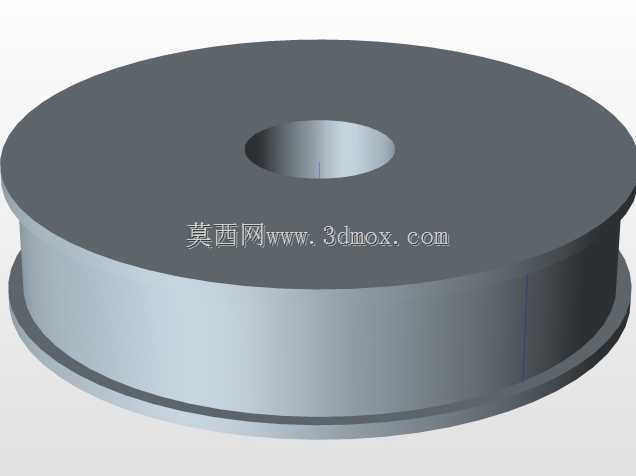

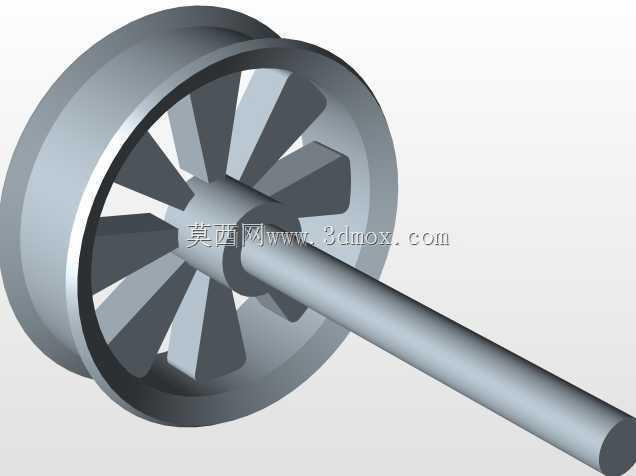

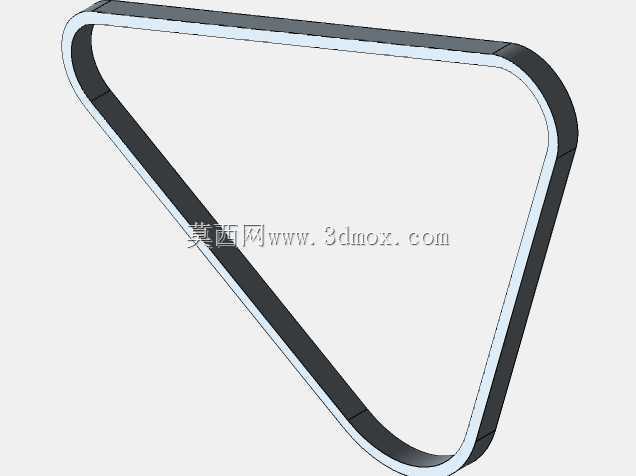

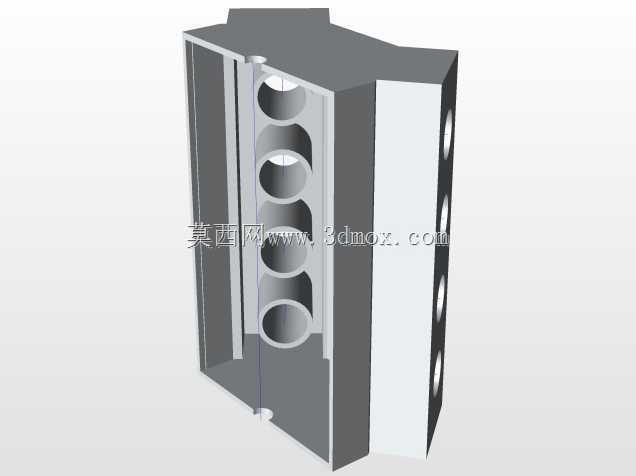

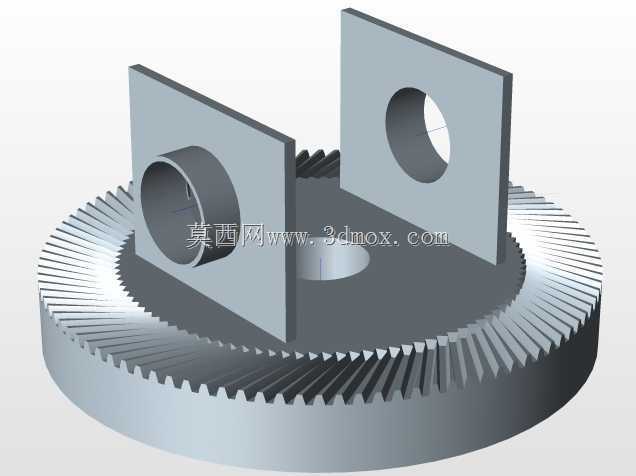

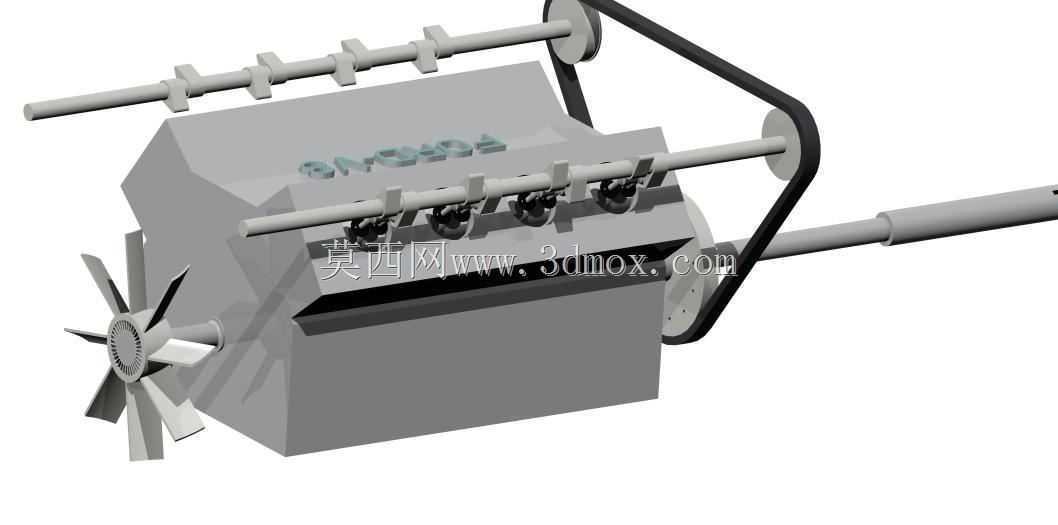

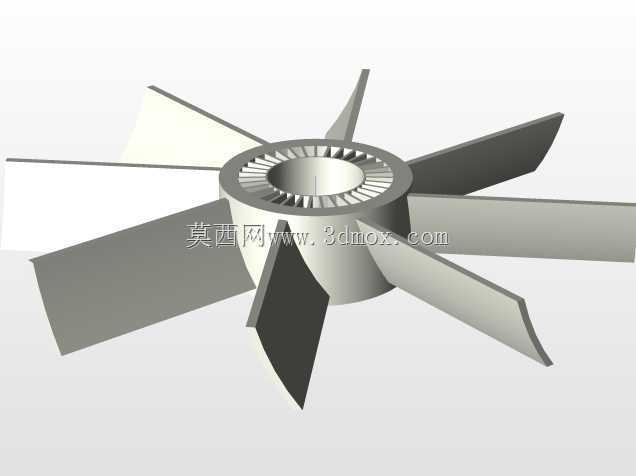

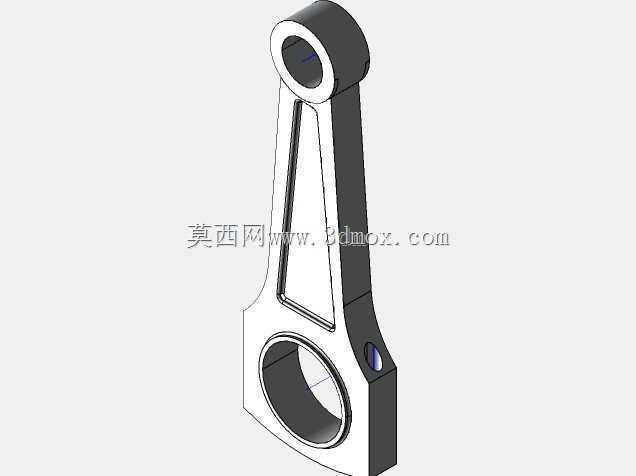

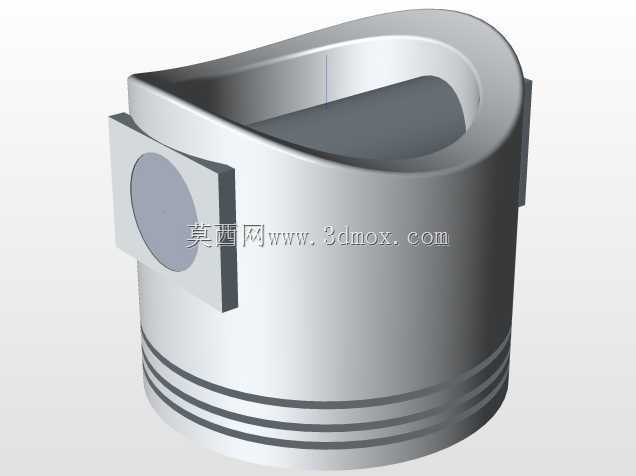

　　发动机本体采用直列四缸的布局形式，缸体上方布置气门室盖与进排气接口，侧面预留皮带轮安装位。前端皮带轮通过三角带将动力引出，带动附属轴系，再经长传动轴把扭矩传递至后桥中央的差速器。差速器内部包含行星齿轮、半轴齿轮以及差速壳，能够在车辆转弯时允许左右车轮以不同转速旋转，避免轮胎拖滑。左右半轴从差速器两侧伸出，末端通过轮毂与车轮连接，车轮采用带辐条的轮辋造型，轮胎与轮辋的配合关系在模型中均有体现。

　　在设计思路上，整套结构优先保证动力传递路径的连续性与可装配性。发动机缸体、皮带轮、张紧轮、传动轴、差速器壳、半轴以及车轮之间的同轴度、平行度和中心距都经过约束，皮带的包角与张紧位置也按照实际传动关系布置，避免在运动仿真中出现干涉。差速器壳体与车架或副车架的连接位预留了安装法兰，半轴与轮毂之间采用花键或法兰连接的典型形式，方便在后续细化设计中替换为真实标准件。

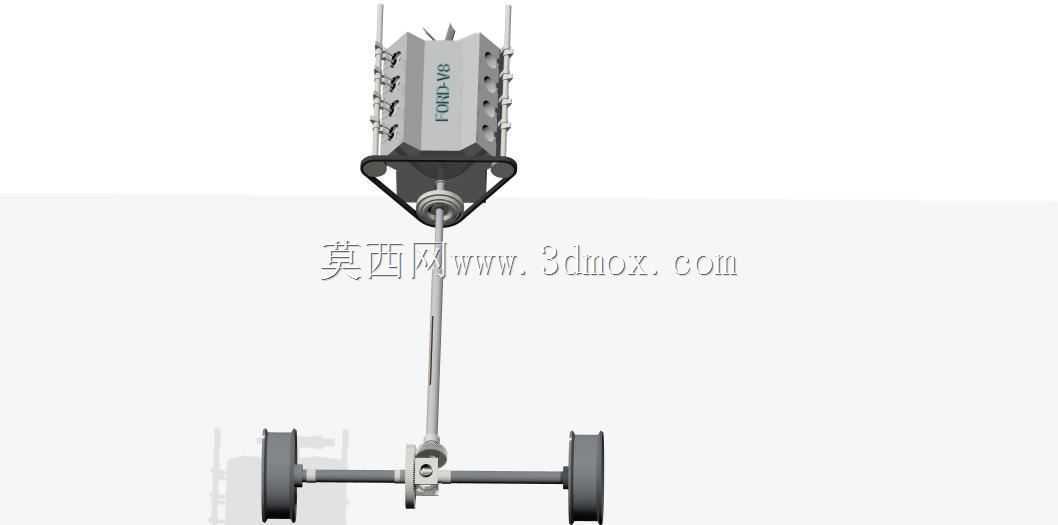

　　外形尺寸方面，发动机本体占据动力舱上部核心区域，皮带传动机构向一侧延伸，后桥总成沿车辆横向布置，左右车轮外侧构成整车宽度方向的边界。传动轴沿纵向布置，其长度取决于发动机输出端与差速器输入端之间的轴距，在小型车辆平台中这一距离通常较短，有利于提高传动刚度。安装边界上需要重点关注发动机悬置点、差速器固定点以及车轮跳动空间，悬架跳动时半轴与周边件的间隙、皮带与护罩的间隙、差速器壳与车架横梁的间隙都应在布置阶段预留足够余量。

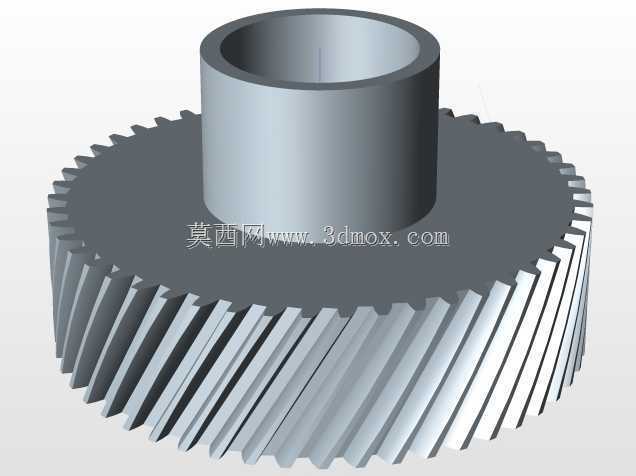

　　功能特性上，该装配体不仅表达静态零件关系，还可用于运动学验证。发动机曲轴转动带动皮带轮，经传动轴将动力输入差速器，差速器再把扭矩分配给两侧半轴；直线行驶时左右半轴转速相同，转弯时差速器内部行星齿轮自转，实现两侧车轮差速。对于教学或方案评审而言，这种完整的动力链路能够直观展示内燃机动力如何经过传动机构最终到达车轮，也便于校核皮带传动、齿轮传动以及轴系支撑的布置合理性。

　　在结构细化过程中，工程师可以在此基础上补充发动机悬置软垫、差速器轴承座、半轴护套、制动盘与卡钳等周边部件，也可以把皮带轮系替换为正时齿轮或链条传动方案。对于采用伺服电机模拟动力输入的实验平台，该模型同样具有参考价值：电机输出端可对接原发动机曲轴位置，后桥与差速器部分继续承担扭矩分配功能，从而用于验证传动效率、差速特性以及底盘动力学表现。整体来看，这套模型把动力源、传动件、差速机构和行走轮系集中表达，结构关系清晰，装配层级明确，能够作为汽车底盘传动系统设计、教学演示和三维结构练习的完整参考对象。
