35齿模数2直齿圆柱传动齿轮

　　在常规中小功率传动箱、调压稳压设备的进给与动力传递链路里，直齿圆柱齿轮始终是最容易落地、装配容错空间最大的一类啮合元件。这套齿轮结构采用标准渐开线齿廓，齿数设定为35，模数取2毫米，属于轻载平稳传动场景里非常典型的参数组合。从三维建模的还原逻辑来看，齿部先按渐开线方程生成单侧齿廓，再经齿距圆周阵列完成全部轮齿，齿顶、齿根过渡圆角按标准刀具加工轨迹预留，避免理论尖角在后续有限元分析或数控加工中出现应力奇异。

　　实际选型时，这类齿轮多用于平行轴之间的定速比传递。直齿的优势在于啮合时沿齿宽方向同时接触，轴向力几乎为零，支撑轴承只需承担径向载荷，因此在交流稳压装置的调节机构、小型变速箱、轻工自动化输送辊道以及机床辅助进给箱中都能见到同结构零件。相比斜齿轮，它在换挡、频繁正反转的工况下不会产生附加轴向推力，箱体端面的止推设计可以大幅简化；代价是重合度略低，高速运转时啮合冲击噪声比斜齿明显，所以更适合中低速、载荷平稳的传动级。

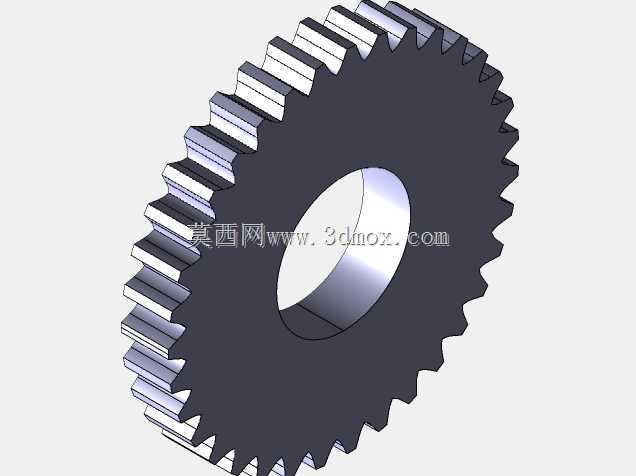

　　从外形与安装边界看，该零件为盘式薄片齿轮，中心开设贯通圆孔用于与轴配合。孔与轴的配合通常选H7/k6或H7/h6，依据是否需要随轴传递扭矩决定是否加装键槽；图中内孔为光孔形态，实际出工程图时可根据输入端结构补充平键槽或紧定螺钉孔。齿轮端面平整，齿宽方向厚度均匀，既可以单只使用，也可以两片叠装加宽啮合面。外圆齿顶圆、分度圆、齿根圆之间的径向尺寸由模数和齿数直接决定：分度圆直径等于模数乘齿数，齿顶高按一个模数取值，齿根高约1.25个模数，这些几何关系在建模时必须严格对应，否则装配后会出现顶切或侧隙不当。

　　设计思路上，35齿属于齿数较多的小模数齿轮，单齿承受的切向力被较多啮合副分摊，轮齿弯曲强度裕度相对充裕；同时齿数多使得每转啮合次数更高，传动均匀性更好，运转时的瞬时速比波动小。模数2毫米决定了轮齿的基本块头，适配中心距在几十毫米量级的平行轴传动。若用于稳压设备的调压传动，往往还需要与齿条或小齿轮配合，把旋转运动转化为调压器电刷或铁芯的直线位移，此时齿轮的齿距累积误差、齿圈径向跳动会直接影响调压定位精度，建模和加工都要关注齿坯基准孔与齿圈的同轴度。

　　工程落地阶段，齿部材料常见45钢正火或调质，轻载场合也可用尼龙、POM等工程塑料直接注塑，降低噪声与成本。金属齿轮齿面可高频淬火提高耐磨性，毛坯经车削完成两端面与内孔，再在滚齿机或插齿机上加工齿形，内孔作为定位基准一次装夹完成齿部切削，能较好保证齿圈与安装孔的同轴。三维模型在装配体中需要校验的重点包括：与配对齿轮的中心距是否等于两分圆半径之和、啮合侧隙是否通过齿厚偏差或中心距微增量留出、齿宽是否完全覆盖配对齿宽以避免偏载，以及齿轮端面与箱壁、挡圈之间是否留有轴向窜动间隙。

　　围绕安装维护，盘式齿轮轴向固定常用轴肩配合弹性挡圈，或通过套筒顶紧端面；内孔与轴之间若靠键传扭，键槽方向要与齿位错开合理角度，避免削弱齿根截面。润滑方式依转速而定，低速轻载可采用脂润滑，中速则在箱体内油浴润滑。模型在结构表达上完整呈现了轮齿、轮辐实体与中心安装孔，没有多余减重孔，属于刚性较好的实心盘式结构，适合直接用于干涉检查、运动仿真、工程图派生以及数控加工编程参考，帮助设计者在方案阶段快速搭建平行轴定传动比链路并核对空间边界。
