差速器锥齿轮传动总成结构设计

　　这套锥齿轮传动结构最常见的落地场景是轮式行走设备的驱动桥差速段，也可移植到需要两垂直轴分流动力、同时允许两侧输出轴存在转速差的传动工位。现场调试时最先要核对的是三根轴的空间交汇点：竖直输入轴的轴线必须精准落在两根水平输出轴轴线的交点上，三个锥齿轮的节锥顶点全部重合于这一空间点，一旦装配时交点偏移超过齿宽的百分之三，啮合印痕就会跑到齿面边缘，重载下很快出现点蚀甚至断齿。

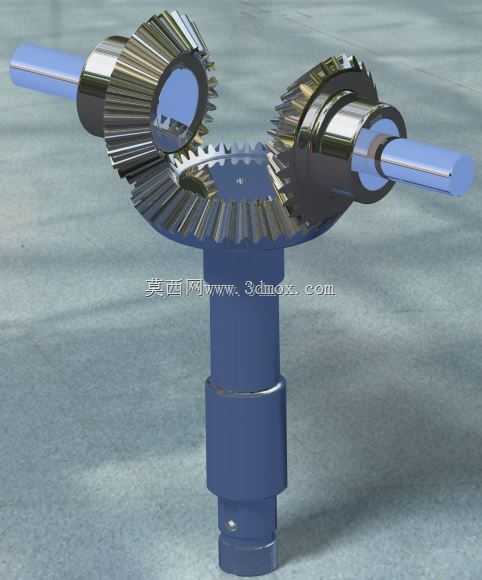

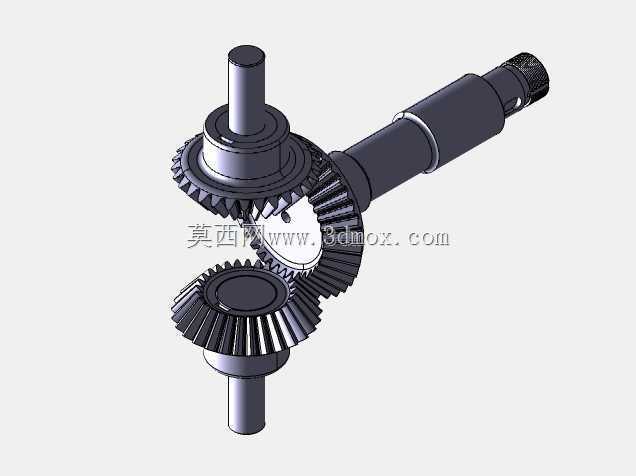

　　从实际功能来看，中间固定在竖直输入轴上的大锥齿轮同时和左右两个小锥齿轮啮合，动力从下方竖直轴输入后，分流给两侧水平布置的输出半轴。直线行驶工况下，两个小锥齿轮随大齿圈同步公转，自身不发生相对转动，两侧输出轴转速完全一致；当设备转弯、两侧车轮行走半径不同时，两个小锥齿轮会绕自身半轴轴线自转，自动补偿两侧轮的转速差，避免轮胎拖地滑移，这也是差速传动最核心的作用。

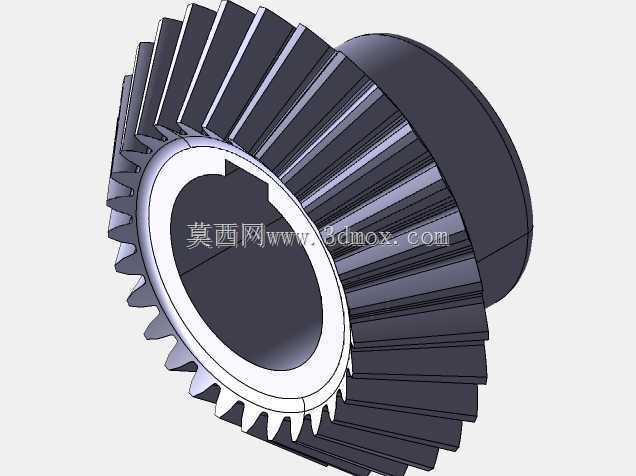

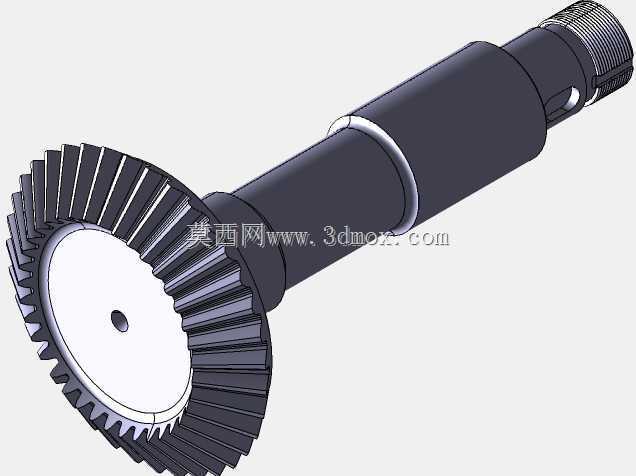

　　建模过程中齿形部分优先按渐开线直齿锥齿轮的参数逻辑搭建，齿向沿节锥母线方向收敛，齿厚从大端向小端逐步减薄，装配时预留的侧隙需要结合工作温升、润滑条件和齿轮加工精度等级匹配：常温轻载工位侧隙可取齿厚公差的中差值，长期满负荷、工作环境温度超过六十摄氏度的工况，要适当放大侧隙补偿热膨胀，防止运转时齿面顶死。齿轮和轴的配合段采用台阶轴定位，轴肩端面贴紧齿轮轮毂端面，周向通过平键传递扭矩，轴端预留的锁紧螺纹段可以加装止退垫圈和圆螺母，避免正反转换向时齿轮出现轴向窜动。

　　安装边界方面，两根水平输出轴的同轴度必须控制在轴径公差的IT7级以内，竖直输入轴和水平轴的空间垂直度误差不能超过0.05毫米每百米轴长。外围布置轴承座时，轴承内侧端面和齿轮轮毂端面要留出足够的挡油间隙，箱体内壁和齿轮齿顶圆之间保留不小于模数1.2倍的安全距离，既避免运转时齿顶剐蹭箱壁，也留出润滑油回流的通道。现场维护时可以通过观察啮合印痕判断装配偏差：如果印痕偏向齿面大端，说明两轴的轴向安装距过大，需要调整垫片把小齿轮向啮合中心方向推进；印痕偏向小端则反向调整垫片厚度。

　　这套传动结构不需要额外增加换挡或离合构件，纯靠齿轮的啮合运动实现差速功能，结构紧凑，垂直相交的轴系布置能大幅缩减驱动桥的轴向占用空间，在小型电动搬运车、农用作业机械、低速观光行走设备的驱动轮边都有成熟应用。建模时把所有配合面、定位轴肩、键槽尺寸都做了全参数关联，后续调整齿轮模数、齿数或者轴径时，相关装配尺寸可以同步更新，直接对接后续的工程图出图和干涉校验工作，也方便在DMU运动仿真里直接添加齿轮啮合约束，模拟不同转弯半径下两侧半轴的转速变化，提前验证运动过程中不存在齿面干涉、轴件和周边箱体磕碰的问题。
