自行车轴传动内锥齿轮驱动结构

　　该结构围绕人力两轮车辆的动力传递需求展开，核心目标是替代传统滚子链传动，在踏板输入与后轮输出之间建立封闭、低维护的机械路径。实际应用中，轴传动更适合城市通勤车、共享车辆、潮湿多尘路段以及日常维护条件有限的使用场景；外露链条容易因泥水、锈蚀、润滑流失和张紧变化产生磨损、跳齿或污染裤脚，而轴系将主要传力件布置在壳体或轴管附近，能够减少外界杂物对啮合部位的干扰。

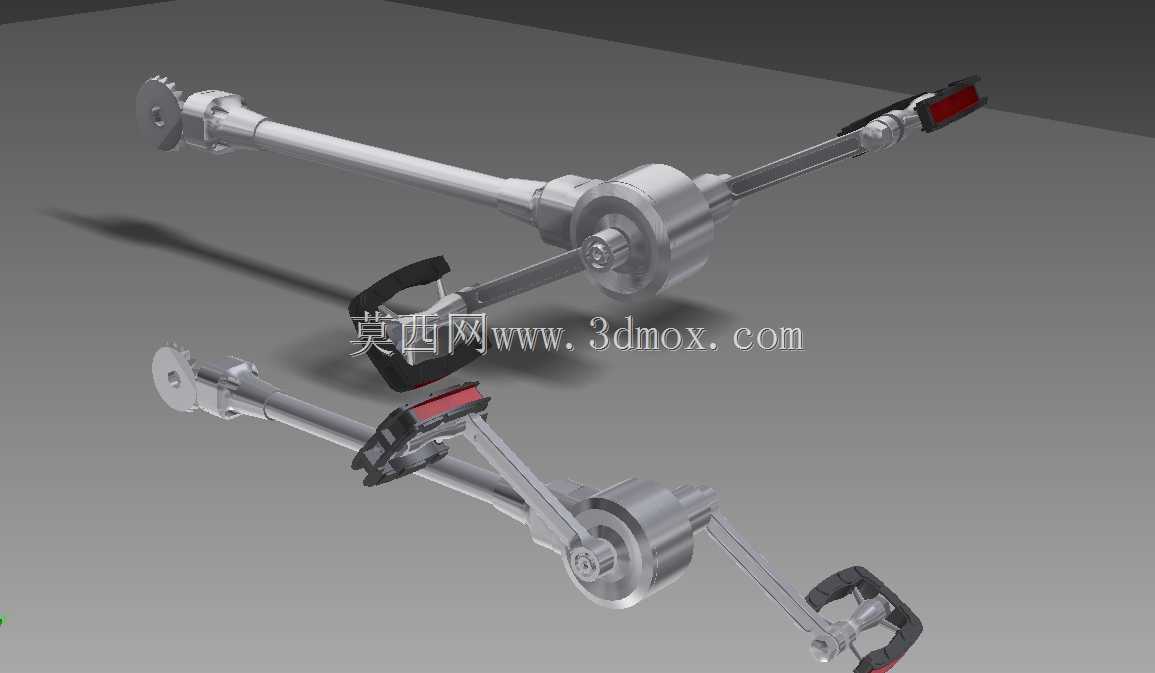

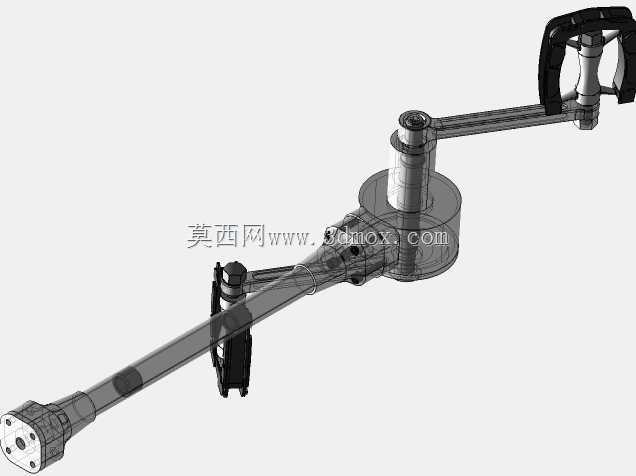

　　从功能上看，踏板处的曲柄将人体踩踏力矩输入前端换向机构，经传动轴把旋转动力送至后轮端，再通过锥齿轮完成轴线方向转换并驱动车轮。模型中可以看到左右踏板、曲柄、中央传动轴、端部齿轮组件以及后轮连接部位的相对关系。内锥齿轮的布置使动力在相交轴之间传递，齿轮啮合位置、支承跨度和轴端连接方式直接决定骑行时的刚度、噪声与传动效率。设计时不能只关注单根轴的外形，还要把踩踏偏载、齿轮反力、轴承支承、壳体约束和车架安装空间作为一个整体校核。

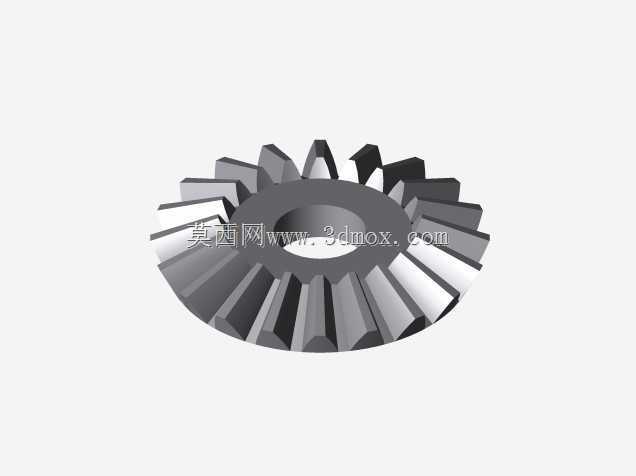

　　建模思路上，先确定人因工程相关的踏板轨迹和曲柄回转半径，再反推前端齿轮箱的中心高与轴管走向。传动轴沿车架纵向布置时，需要避让车架管、后轮轴、刹车组件和挡泥板等边界；端部齿轮箱则要保证锥齿轮的啮合间隙可调，避免装配后因焊接、折弯或加工误差造成齿面接触不良。锥齿轮副的齿向、分度锥角、支承跨距和锁紧结构应同步建立，否则单独完成齿轮造型后，往往会在轴承压装、螺母锁紧或油封布置阶段发现空间不足。

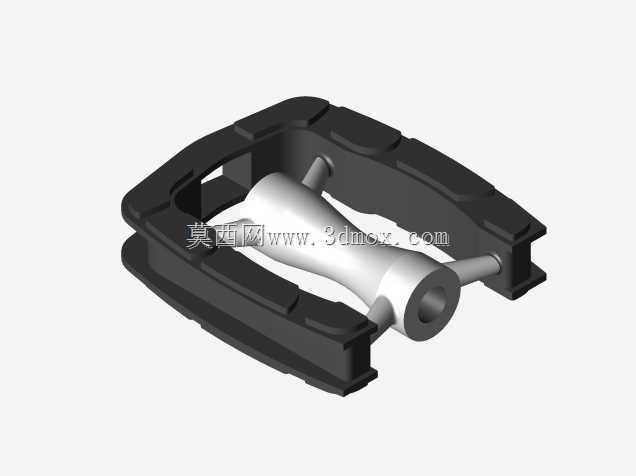

　　外形尺寸方面，该类结构的轴向长度取决于车架轴距、曲柄中心到后轮轴的水平距离以及齿轮箱外形。轴管直径不能无限制增大，过粗会影响离地间隙和外观比例，过细则会在峰值踩踏力矩下产生扭转变形并影响齿轮啮合。踏板宽度方向需保留脚部活动空间，曲柄与齿轮箱外壳之间应避免踩踏极限位置干涉。后轮端输出结构还要考虑与花鼓、飞轮安装位或制动部件的边界关系，确保车轮拆装时不需要大范围拆解传动核心。

　　在工程细节上，锥齿轮传动对支承刚度较敏感。输入端受到交替踩踏载荷，左右踏板发力并不连续，齿轮齿面会承受周期性方向变化的作用力；若轴承间距过小、轴端悬伸过长或壳体刚性不足，容易出现啮合印痕偏移、噪声增大和早期点蚀。合理做法是在齿轮附近设置支承，缩短力流路径，并通过垫片、偏心套或可调端盖控制齿侧间隙。轴的外伸端需要考虑密封，防止雨水和粉尘进入齿轮腔，同时保留润滑脂填充和维护空间。

　　该模型还体现了轴传动与链条传动在布局上的本质差异。链条系统依靠链轮包角和链条张力传递动力，允许一定的轴距误差；轴传动则属于刚性啮合传动，零件位置精度要求更高，适合在结构设计早期就与车架协同定义。若车架后叉采用焊接结构，需要控制焊接变形对后轮轴与传动轴平行度、锥齿轮交汇点位置的影响；若采用可拆卸装配结构，则应设置定位面或止口，减少重复装配带来的相位偏差。

　　从选型角度看，轴传动结构并非单纯追求新奇，而是在维护频率、清洁性、耐久性和制造成本之间取得平衡。其零件数量看似少于链条、链轮组合，但齿轮、轴承、密封和壳体的加工精度要求更高。三维设计阶段应重点检查运动包络、装配顺序、齿面接触区域、工具操作空间以及整车姿态下的最低离地位置。踏板旋转一周时，曲柄、脚部模型、轴管和车架之间均应做干涉检查；后轮跳动或装配公差存在时，也应评估齿轮箱位置是否仍处于允许偏差范围内。

　　整体而言，这套轴传动结构把人力输入、换向齿轮、纵向传动轴和后轮输出集成在紧凑空间内，适合用于研究无链条自行车的动力传递方案。结构设计的关键不在单个杆件造型，而在齿轮啮合精度、支承刚度、密封维护和车架安装边界的协同；只有把踩踏载荷路径、装配工艺和整车使用环境同时纳入三维校核，才能得到可靠、平顺且适合量产的轴传动机构。
