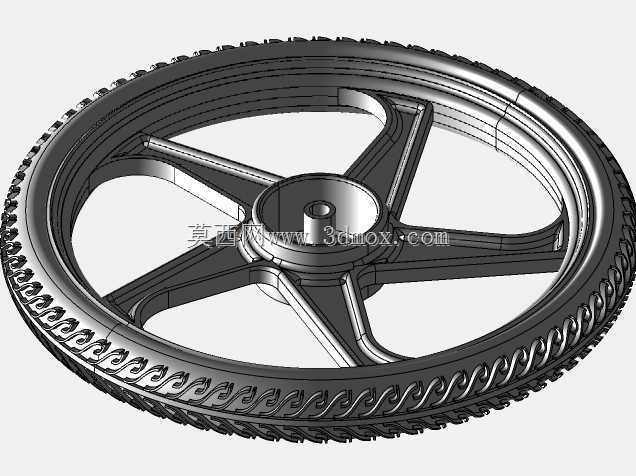

自行车五辐轮毂与防滑外胎总成结构

　　这套轮组结构围绕城市通勤、短途代步和轻型休闲骑行场景展开，整体由外圈橡胶外胎、轮辋、五根放射状承力辐条、中心轮毂以及轴向安装孔位共同组成。工程建模时没有把轮胎和轮辋拆成孤立零件处理，而是把胎圈贴合、轮辋支撑、辐条传力和轴孔定位放在同一装配关系中校核，使外观展示与实际装夹逻辑保持一致。轮辋外侧需要承担外胎张紧后的径向压力，内侧则通过连续环槽约束胎圈位置，避免充气或承载后轮胎沿圆周方向滑移。外胎表面连续起伏的胎纹并非单纯装饰，纹路沿胎肩和胎面交替分布，在干燥铺装路面上可以提供稳定滚动接触，在湿滑路面或轻微砂石路面上又能形成排水、排屑通道，降低胎面完全水滑的风险。胎侧区域保留较完整的弧形过渡，既兼顾转弯时胎肩接地，也避免侧壁厚度突变造成应力集中。

　　五辐式轮芯布局是该结构中较有辨识度的部分。每根辐条从中心轮毂向外呈宽扁截面延展，并在靠近轮辋处逐渐张开，形成类似加强筋的承力路径。相比细密多辐条结构，这种造型在三维数模中更容易控制拔模方向和壁厚均匀性，也便于后续采用注塑、压铸或机加工样件进行验证。辐条之间留出大面积镂空，能够减少轮体转动惯量，同时让泥水、灰尘不易在轮心附近堆积。设计时需要重点关注辐条与轮毂交接处的圆角，因为车辆经过坑洼、路缘冲击或紧急制动时，弯矩会从接地位置经轮辋传递到辐条根部，若根部过渡过锐，容易在反复载荷下产生微裂纹。模型中辐条侧面采用曲面顺滑连接，中心座周围设置环形加强区域，使轴孔附近的锁紧力能够均匀扩散到各根辐条。

　　中心轮毂是轮组安装边界的核心。轴向通孔用于穿过轮轴或快拆杆件，孔周圆柱面需要与轴套、轴承或垫片保持同轴关系。轮毂端面留出的平面可作为锁紧螺母、轴承内圈或隔套的贴合面，装配时不能只关注孔径大小，还要确认端面跳动、轴向间隙和两侧支撑宽度。若该轮用于小型代步车、助力车或展示样车，中心孔直径、轮毂宽度和叉脚开档必须同步匹配；若用于普通自行车，则还要核对制动器形式、飞轮安装位置以及前叉或后叉的夹持空间。数模中轮毂中央的凸台和沉孔结构，为不同长度衬套、轴承压装和端盖限位预留了调整空间。

　　从外形尺寸角度看，轮组外径由外胎外圆决定，胎面宽度决定与车架前叉、后平叉以及挡泥板之间的最小间隙。安装边界不能只按静态半径判断，还要考虑轮胎受载后的压扁量、转弯偏摆以及制动时轮轴受力带来的微小变形。轮辋直径与外胎内径需要形成可靠配合，胎圈唇部应卡在轮辋边缘，充气后沿周向均匀贴紧。若后续进行工程详图设计，应进一步标注轮辋槽深、胎圈座宽度、中心孔同轴度、辐条根部圆角半径以及轮毂端面到轮胎中心面的偏移量。

　　在实际用途上，该总成可作为自行车整车设计中的行走部件，也可用于低速轻便车辆、工装转运小车或概念代步设备的轮系方案验证。通过三维装配，可以直接检查轮胎外圆与车架管、刹车夹器、支架脚撑之间是否干涉；通过剖面或截面分析，能够观察外胎壁厚、轮辋包覆和辐条截面变化；通过运动旋转检查，可以确认胎纹连续性、轮心同轴性以及外观分模线是否合理。整体结构强调承载、转动、导向和接地四项功能：轮毂负责与车架连接，辐条负责把载荷分散到轮辋，轮辋负责固定胎圈，外胎则负责缓冲路面冲击并提供抓地。建模过程中各曲面之间保持连续过渡，棱线位置清晰但不生硬，既满足视觉评审需要，也为后续工程出图、样件加工和装配干涉检查提供了较完整的数字基础。
