汽车白车身冲压钣金安装支座结构

　　该零件属于白车身内部承载与安装类钣金结构，主要用于车身地板、侧围或加强板区域，为周边线束、饰板、功能模块或小型附件提供定位、支撑与固定界面。从三维形态看，零件采用薄板冲压成形思路，整体轮廓随车身安装空间变化，边缘带有翻边、搭接面和局部折弯，能够在有限布置空间内兼顾刚度、贴合性与装配工艺性。

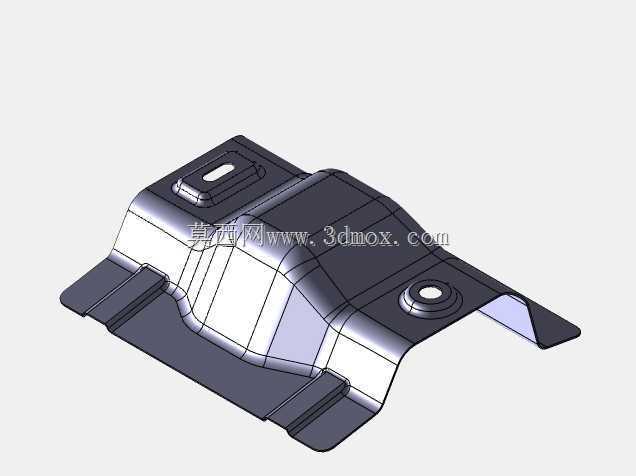

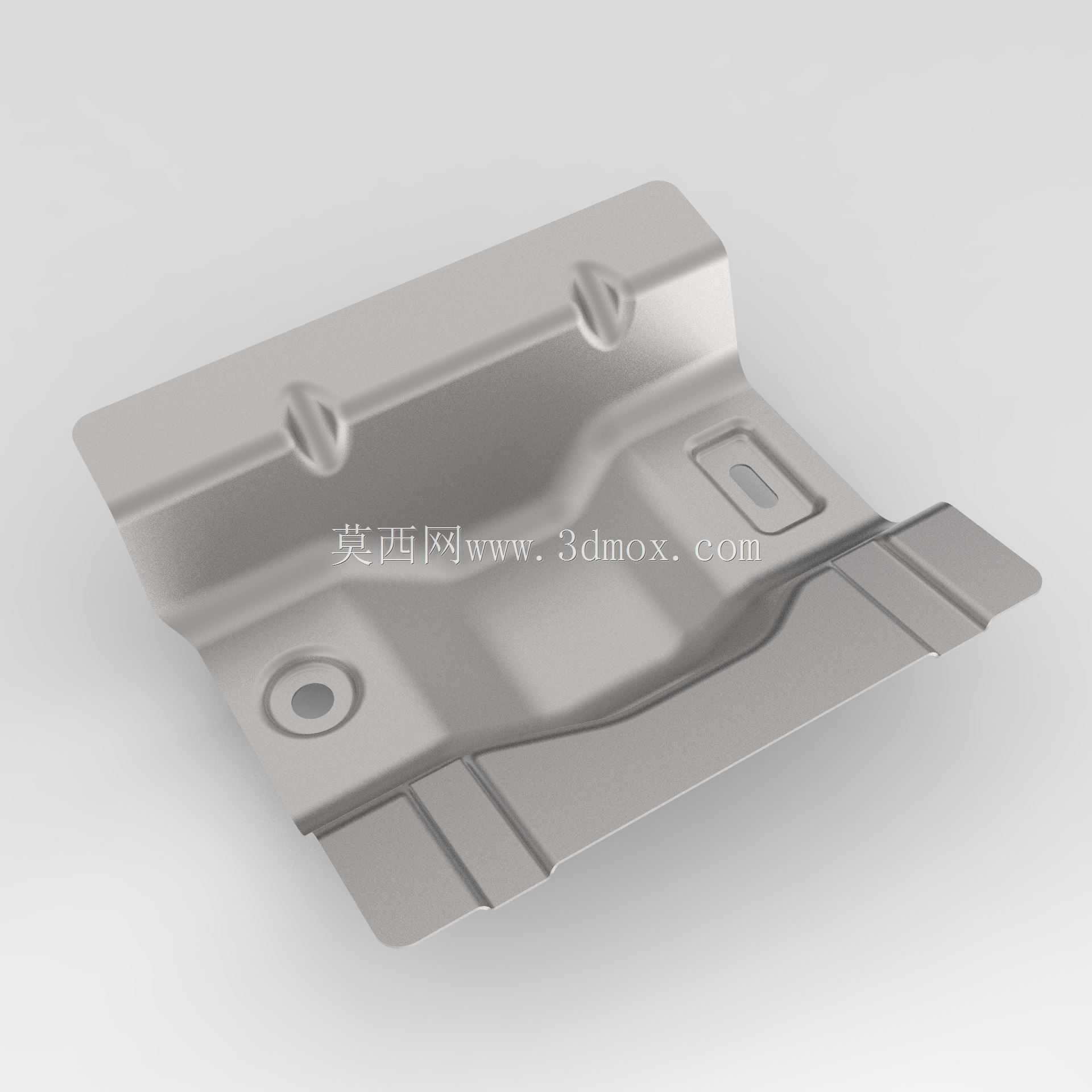

　　在实际车身上，这类零件并不单独承受整车级冲击载荷，却经常处于多零件交汇位置。它需要与相邻钣金面保持稳定间隙，保证焊点或螺栓连接位置可达，同时还要避免与地毯、内饰板、线束卡扣等后续装配件发生干涉。因此建模时不能只关注单件外形，更要把安装边界、贴合面、孔位轴线和折弯过渡关系表达清楚。图中零件中部具有明显的拉深与隆起结构，这种造型并非单纯为了外观，而是通过截面高度变化提升薄板抗弯能力；在板厚受限的情况下，局部凸台、加强筋和折边可以显著改善零件受力后的变形趋势。

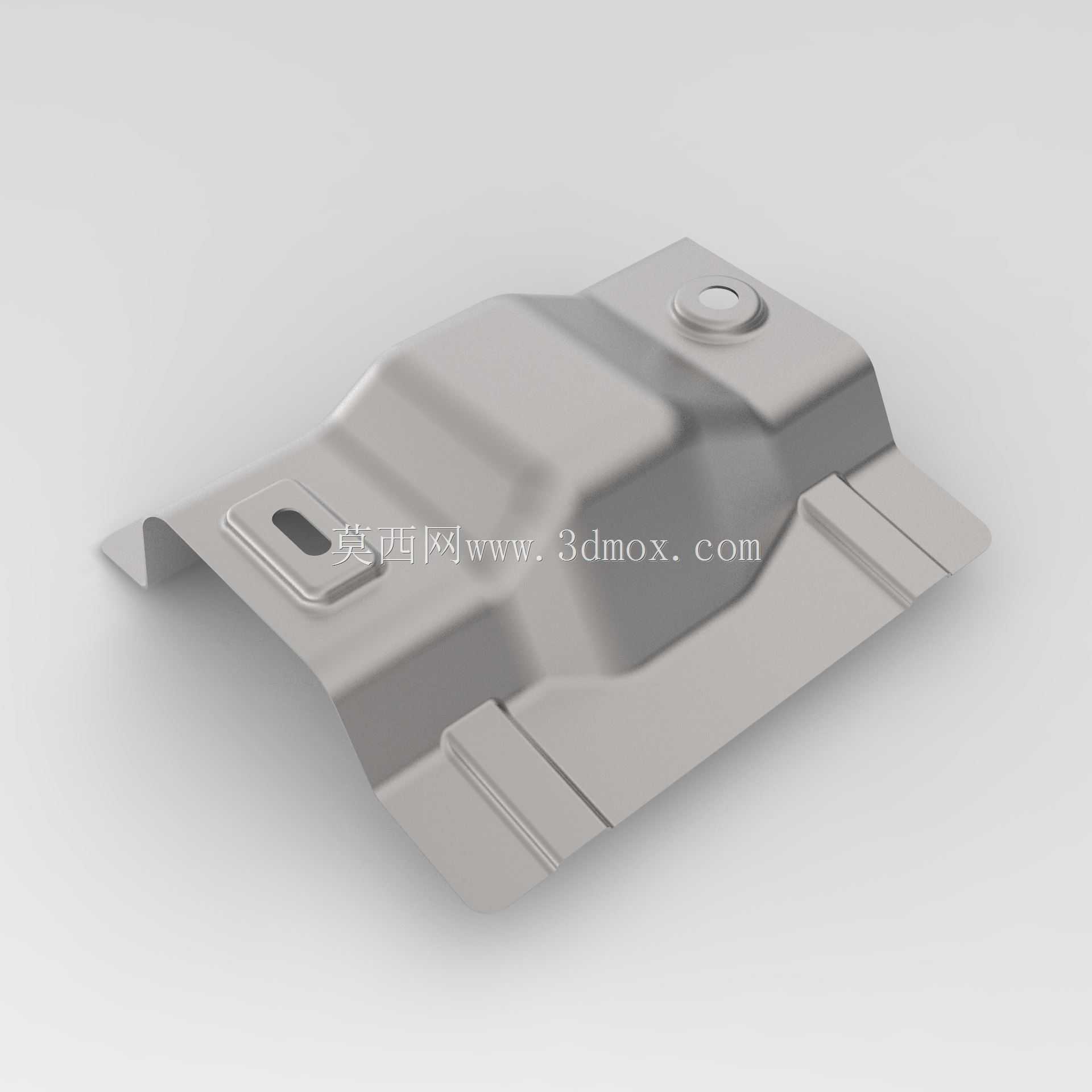

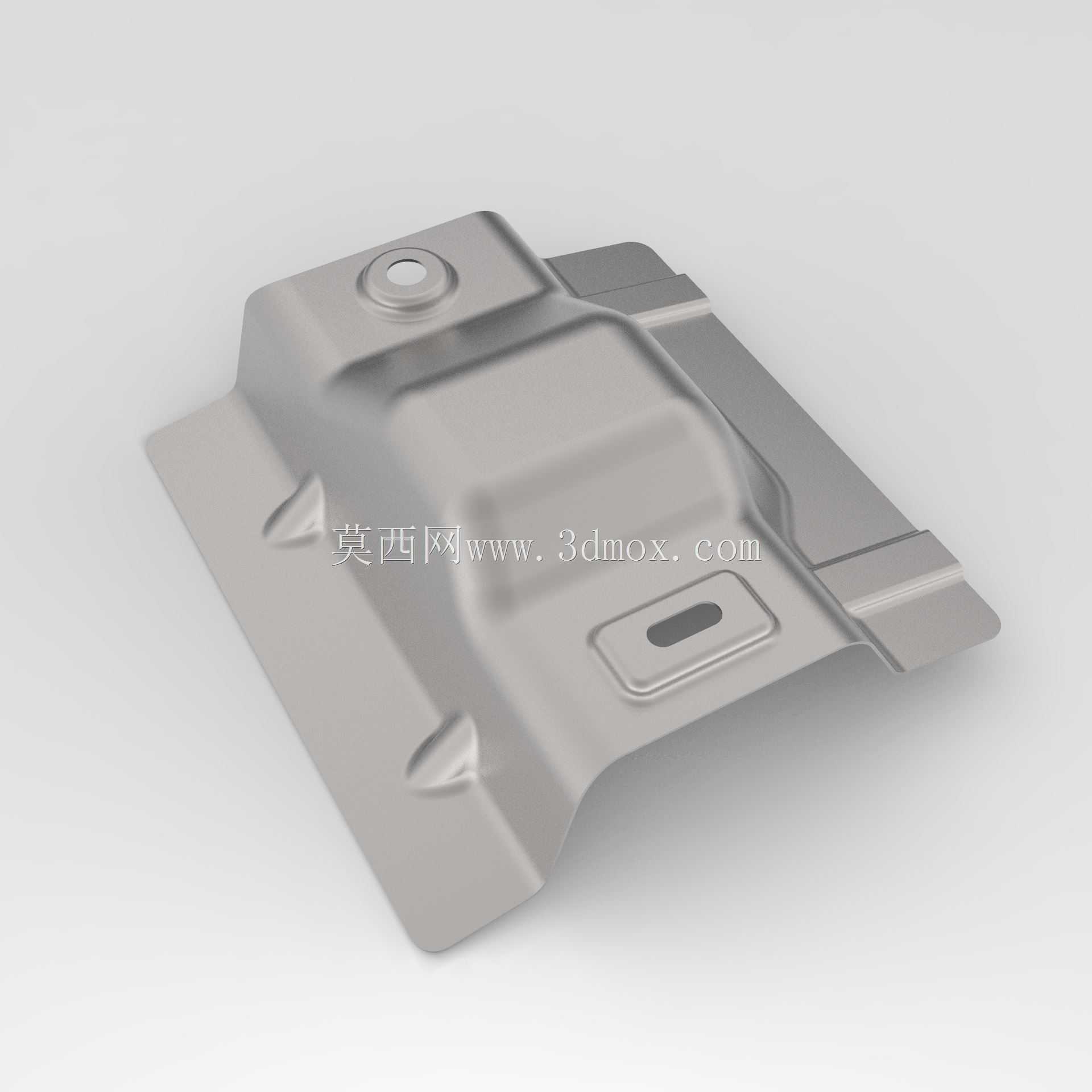

　　零件一侧设置有近似长圆形的安装孔位，可用于螺栓穿过、卡扣固定或定位销配合。长圆孔在车身钣金中较为常见，它能够吸收一部分制造公差，使总装时在纵向或横向具备微调余量。孔周区域通过局部成形形成平缓凸台，既可以提高孔边刚度，也能让紧固件或卡扣获得更明确的支承面。顶部圆形凸台则可作为定位面、堵盖安装面或附件贴合面使用，其周圈过渡圆角需要兼顾冲压减薄和应力分布，避免在拉延过程中出现开裂、起皱或回弹超差。

　　从结构设计角度看，该件的外轮廓带有多个折边与搭接翼面。这些翼面在装配时可贴附于相邻车身钣金，形成点焊、弧焊或结构胶连接区域。翻边方向决定了零件在工装夹具中的取放方式，也影响冲压工序排布。若翻边过深、转角过急，模具需要增加整形或侧整工序；若翻边高度不足，则焊接搭接面积和连接强度可能无法满足要求。因此在数模阶段，需要反复检查折弯线与相邻面的夹角、圆角半径以及板料流动方向，尽量让形状在可冲压范围内实现。

　　外形尺寸方面，该件属于中小型车身钣金，投影面积约相当于一个局部安装加强板，适合布置在地板横梁、座椅下方、立柱内侧或轮罩附近。其安装边界主要由底部贴合面、侧边翻边和孔位中心距确定。底部大面承担主要定位作用，侧边结构限制零件绕孔位旋转，顶部凸台则提供高度方向的功能界面。设计时应保证主要贴合面具有足够平面度，孔位与周边零件的配合公差要根据装配链累积误差进行校核；对于需要人工装配的位置，还应预留工具操作空间，避免螺栓枪、卡扣钳或焊接电极无法到达。

　　建模过程中，曲面连续性和实体可制造性需要同时考虑。白车身钣金件通常壁厚较薄，若直接用尖锐实体转折表达，容易在后续CAE分析中产生应力集中，也不符合真实冲压工艺。较合理的方式是先构建主体造型面，再依据折弯和拉延特征建立翻边、凸台、孔位与加强结构，最后统一赋予板厚并检查最小圆角、拔模角度和邻接面间隙。对于GSD类曲面建模流程，主体面的质量会直接影响后期加厚与模具分模，面片之间应尽量保持光顺，多余碎面需要合并清理。

　　在整车开发流程中，这类零件还要服务于碰撞、NVH和耐久分析。虽然它不是主要传力构件，但在车身受载时，安装点附近的刚度会影响附件晃动、异响和连接可靠性。若孔周刚度不足，长期路面振动可能导致紧固件松动；若翻边与主板连接过渡突兀，应力会集中在折弯根部。通过局部凸台、封闭或半封闭截面、合理布置焊点，可以在不明显增加重量的前提下提升安装点稳定性。

　　该结构还体现了白车身设计中常见的轻量化思路：不用厚板堆砌强度，而是依靠形状提高性能。薄板通过拉深形成立体截面，通过翻边形成边缘约束，通过凸台分散孔位载荷，再通过与周边钣金焊接形成组合承载。设计师在处理此类零件时，需要把单件造型放入整车装配环境中审视，既关注它自身能否冲压、焊接和涂装，也关注它与内饰、电气、底盘附件之间的空间协调。最终数模应能够直接支持结构评审、工艺分析、安装校核和后续模具开发，而不是仅停留在外观展示层面。
