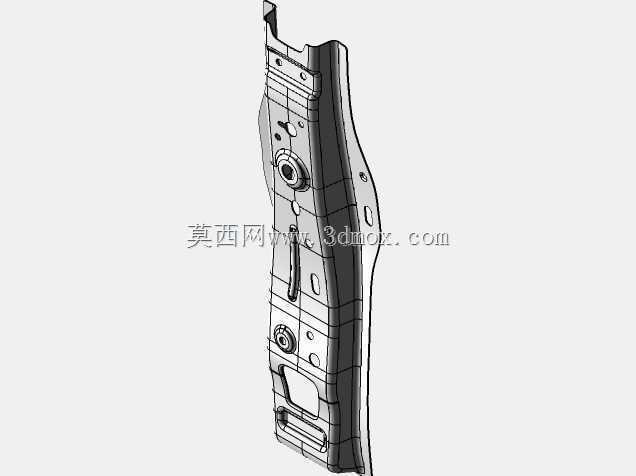

汽车车身侧围加强冲压钣金构件

　　该钣金承载构件属于白车身侧围区域的冲压成型加强件，在整车焊装工序中与侧围外板、B柱内板、门槛梁加强段以及前后车门安装支座通过点焊、结构胶粘接的方式完成合装，主要承担车门铰链安装点的载荷分散、侧面碰撞力的路径传导以及整车扭转工况下的侧围刚度补强作用。日常整车行驶过程中，车门反复开关产生的交变冲击载荷、过颠簸路面时车身扭转带来的剪切应力，以及侧面柱碰、侧面移动壁障碰撞时的侵入抗力，都需要该构件将局部集中载荷通过自身的变截面筋条结构均匀传递到周边的车身骨架上，避免单点应力集中导致的钣金开裂、安装点位变形失效。从结构设计思路来看，该构件采用不等厚高强度钢板经多工位连续冲压成型，整体为随侧围曲面走势的狭长变曲率形态，

　　沿构件长度方向分布有多道深度不一的纵向加强筋，在车门铰链对应的安装点位处设计有局部沉台与翻边结构，既预留了螺栓装配的操作空间，也通过翻边结构大幅提升了安装孔位周边的局部刚度，避免铰链紧固后出现板面凹陷。构件上开设的多个大小不一的通孔，一部分是焊装工位的定位工艺孔，用于工装夹具快速夹持定位，保证焊装时的形位公差；另一部分是车身线束、车门锁拉索、玻璃升降器管路的穿线过孔，孔边均做了翻边处理，既可以防止锐边割破线束护套，也能补偿开孔造成的截面强度损失。构件两端的异形搭接边分别与门槛内板、上边梁内板的型面完全贴合，搭接边预留的点焊缺口间距按照整车焊装的焊点排布规范设置，保证每一处连接点位的焊枪可达性，不会出现焊枪与周边钣金干涉的情况。

　　在安装边界层面，该构件的外曲面与侧围外板的内表面保留有均匀的结构胶涂胶间隙，内侧面与车门铰链加强板的安装面完全贴合，所有安装孔的同轴度公差控制在焊装工艺允许的范围内，构件整体的轮廓边界不会侵入车门内饰板的安装空间，也不会与车门玻璃升降行程、车门密封条的压缩区域产生运动干涉。建模过程中完整还原了冲压件的拔模斜度、折弯圆角以及翻边成型特征，对冲压成型过程中可能出现的材料减薄区域做了结构补强，在曲率变化剧烈的拐角处通过加大圆角半径降低冲压开裂风险，狭长段的筋条走向顺着板材冲压流动方向布置，减少成型后的回弹变形量。这类钣金件在整车开发阶段需要反复匹配侧围整体的刚度仿真结果，通过调整筋条深度、局部板材厚度以及开孔位置，在重量控制与结构强度之间取得平衡，既满足侧面碰撞的安全性能要求，也不会因为冗余的材料布置造成整车重量上升、油耗增加的问题，同时还要兼顾冲压工序的成型可行性与焊装工位的装配效率，避免出现无法量产的工艺缺陷。
