管式卡丁车承载车架底盘结构设计

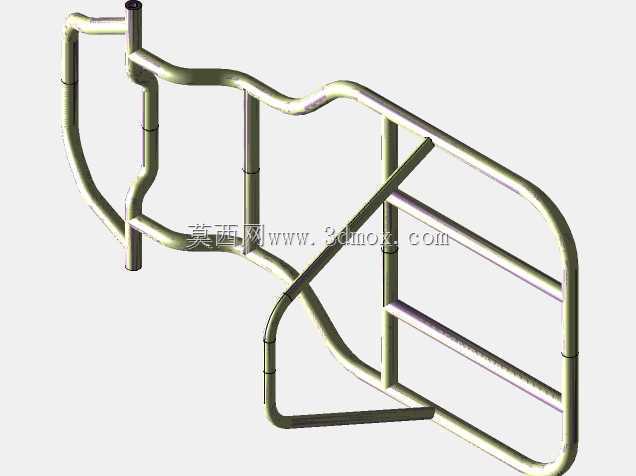

　　该模型呈现的是一套以圆管弯折、拼合形成的卡丁车承载底盘，主体并非由冲压板材或铸造箱体构成，而是通过连续管材轮廓建立乘员区、前部安装区和后部防滚支撑区。结构视觉上简洁，但在小型休闲车辆、场地教学车、越野卡丁车和自制车辆开发中，底盘管架直接决定动力总成、转向系统、悬架支点、座椅和安全防护件的布置边界。

　　从实际用途看，这类管式底盘承担整车基础骨架功能。前部弯曲管段用于预留转向机、前悬架或前轮轴系的安装空间，中部较宽的矩形管框构成乘员踩踏与座椅承载区域，后部抬高的U形管架则兼具防滚支撑和背部防护作用。车辆在低速绕桩、场地巡游或非铺装路面行驶时，轮胎冲击、转向侧向力和驾驶员体重都会通过悬架或轮轴支点传入管架，因此管材走向不能只按外观造型处理，还要兼顾力流传递、节点刚度和后期焊接可达性。

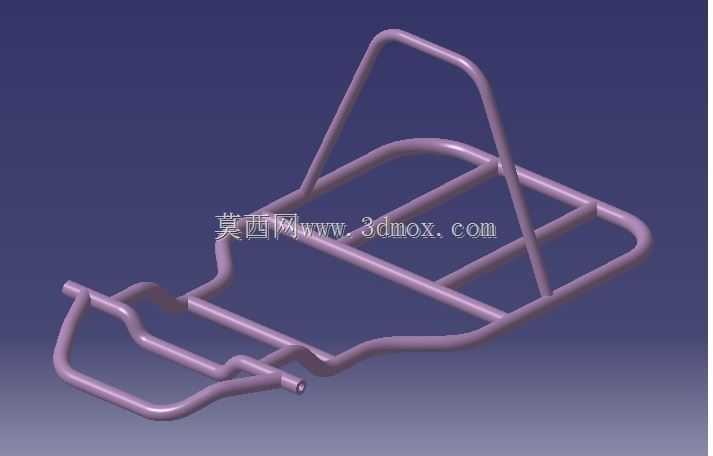

　　设计思路上，模型采用外露骨架方式，把主要承载路径直接表达出来。底盘左右两侧主管沿纵向延伸，在车头位置向内收束并形成弯折，便于布置前轮转向空间；中部通过多根横向管连接，形成近似梯框的平面承载结构；乘员区域下方保留较大开放空间，可后续安放脚踏、转向柱、座椅支架和制动管路。后部防滚管从侧框向上扬起并在顶部汇合，能够在车辆侧翻或后部受撞时为驾驶员头部和背部提供基本保护。与覆盖件先行的造型方案相比，管架底盘更适合小批量试制，因为下料、弯管、工装定位和焊接修正都较直观。

　　外形尺寸与安装边界需要围绕整车包络展开。底盘宽度应满足驾驶员坐姿和轮距要求，过窄会降低侧倾稳定性，过宽则影响转向避让和运输便利性；纵向长度需覆盖前轮转向极限、脚踏位置、座椅安装点以及后轮动力区域。前部弯管的开口角度不能与转向拉杆、轮辋内侧发生干涉，中部管框上平面要为座椅滑轨或焊接支座提供平直连接面，后部立管高度则应结合驾驶员头盔位置确定，既不能过低失去防护意义，也不宜过高造成重心上升和视野压迫。

　　在结构细化时，圆管直径、壁厚和弯曲半径是关键参数。小管径虽然轻量，但节点抗扭能力不足；大管径可提高刚度，却会增加重量并使弯曲成型难度上升。弯管处应避免急折造成截面塌陷，相邻焊缝不宜集中在同一高应力截面。横向管与纵向主管相交的位置，可通过相贯线切口提高贴合度，再采用满焊或分段焊方式控制热变形。若后续增加发动机、后桥或独立悬架，还应在受力点补焊加强垫板、双耳支座或安装横梁，避免单点载荷直接作用在薄壁管上。

　　该底盘当前更偏向基础框架阶段，适合作为卡丁车总体布置的三维骨架。工程师可在此基础上继续叠加转向节、摇臂、减振器、轮毂、制动踏板、座椅和动力单元，并通过装配检查确认管架与运动件之间的动态间隙。对于场地娱乐车，管架可优先保证焊接可靠性和维护开放性；对于竞赛或高速场景，则需要进一步校核碰撞、扭转、疲劳和防滚架强度。整体而言，模型把卡丁车最核心的承载轮廓和安全支撑关系清晰地表达出来，为后续详细设计、焊接工装制作以及零部件选型提供了明确的空间基准。
