双座越野钢管车防滚车架结构

　　这套三维结构呈现的是一台双座越野钢管车的核心承载框架，采用空间管桁架形式，将驾驶舱、座椅安装区、转向操作区、动力总成预留区整合在同一焊接骨架内。框架整体围绕两名乘员布置，驾驶位与乘员位并列设置，前方保留方向盘及人体操作空间，后方和侧方由连续钢管形成包围式防护。

　　从实际用途看，这类结构常见于自制越野卡丁车、巴吉车、钢管buggy或场地练习车。车辆行驶在颠簸、侧倾、翻滚风险较高的非铺装路面时，车架不仅要承受发动机、变速箱、悬架和乘员的静载荷，还要吸收冲击、扭转和横向惯性力。模型中密集的斜撑并非装饰，而是把侧围、顶部、底部和前后端连接成多个三角形稳定单元，减少单根管材受弯时的变形量。

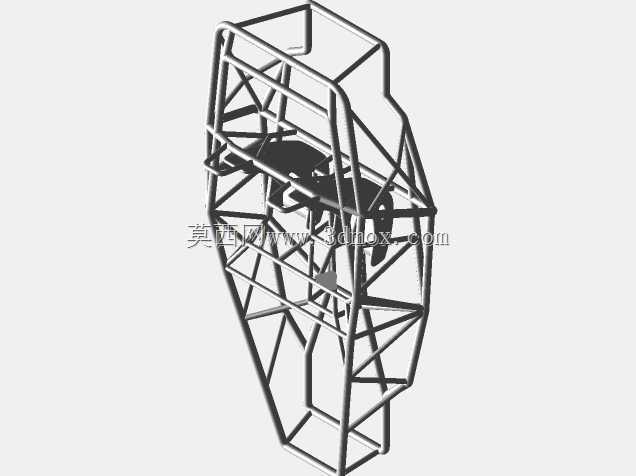

　　设计思路上，车架没有采用封闭钣金车身，而是以圆管弯制、相贯切割后焊接成型。侧围主轮廓管沿乘员肩部外侧向上延伸，在头顶形成两道拱形保护梁；前后方向则通过多根纵梁贯通，使碰撞或落地冲击能够沿管道路径分散。座椅下方的低位框架承担人体和座椅载荷，底部横梁可作为电机、变速箱或传动部件的安装基准。图中特别体现了电机和变速箱设有底架，这意味着动力单元并非悬空固定，而是通过下部支撑梁传递重量，并便于后续布置悬置软垫、链轮、传动轴或制动组件。

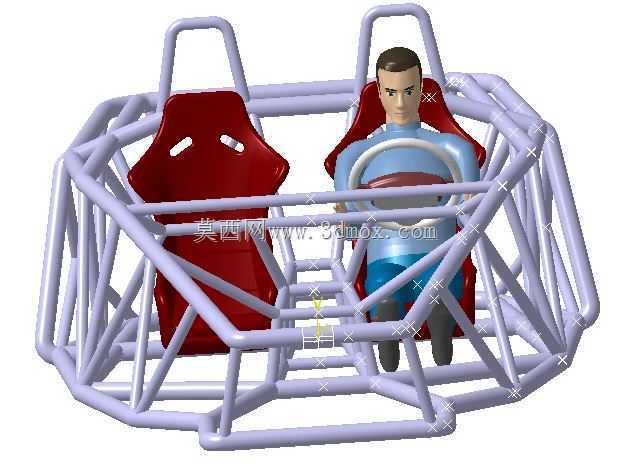

　　乘员舱边界处理得比较明确。两张桶式座椅嵌入钢管围成的舱内，座椅靠背靠近后侧斜撑，座面下方留有安装孔位和支撑面；驾驶员前方设置方向盘，人体模型用于校核腿部、手臂和头部空间。工程建模时，这类人体布置比单纯画管材更重要，因为防滚架不能侵入肩部、头盔和膝盖活动区，同时安全带锚点也需要落在刚度足够的管节点附近。

　　外形尺寸方面，框架宽度以双座并排为控制条件，侧向钢管外轮廓即车身近似宽度；顶部拱形梁决定乘员头部上方的安全净空；底部桁架则限定离地间隙和动力包安装高度。前围需要给转向柱、仪表、踏板留出位置，后围则要兼顾发动机进气、散热和维护拆装。若进入详细设计，管材直径、壁厚、弯曲半径和焊缝位置都应结合整车质量、悬架硬点及碰撞工况复核。

　　在安装边界上，车架四角和下部应预留悬架摇臂、减震器、转向机、轮轴等连接点；这些硬点不能随意依附在细弱支管上，通常需要补强板、双耳片或加厚节点。座椅滑轨或固定式座椅支架也要与底部横梁对齐，避免载荷只作用于单根管壁。对于钢管车而言，焊接变形控制同样关键，弯管完成后需在工装胎架上定位，先点焊固定关键硬点，再对称焊接，以减少整体扭曲。

　　该模型适合用于管架车概念布置、驾驶舱人机校核、焊接工装设计以及动力系统安装方案讨论。它把防护结构和承载结构合二为一，结构开放、可视性强，能够直观看到管材走向、乘员姿态和底架预留区域，为后续悬架匹配、车身外覆盖件设计和零部件细化提供基础。
