十字轴式万向节传动铰接结构

　　这套十字轴式万向铰接结构主要用于两根轴线不共线、工作中存在角度偏移的传动轴之间，把旋转运动从主动端连续传递到从动端。现场布置时，动力源输出轴与执行机构输入轴往往受机架焊接误差、轴承座装配公差、悬架跳动或工作臂摆动影响，无法长期保持严格同轴；若采用刚性联轴器，微小偏角就会在轴端、键连接和轴承处产生附加弯矩，轻则造成发热、振动和密封件早期磨损，重则引起轴颈疲劳断裂。万向节通过十字轴上两对互相垂直的回转副，把偏角运动分解到两个平面内，使两端叉形接头可以在一定锥角范围内自由摆动，同时仍可靠传递扭矩。

　　从实际工况看，这类结构常见于车辆转向与传动系统、工程机械工作装置、轧机辅传动、输送机摆动段以及多轴专用设备的转角传动部位。它不是用来补偿大轴向窜动的弹性元件，而是解决角向错位的刚性铰接件；选型时要先核算传递转矩、冲击系数、转速和工作摆角，再确定轴颈直径、叉头开口宽度及十字轴销轴尺寸。单只万向节存在瞬时角速度波动，输入轴匀速转动时，输出轴会随偏角呈周期性波动，偏角越大波动越明显；因此在要求平稳传动的场合，通常采用双万向节串联布置，并通过中间轴相位和两端叉头方位对中，使波动相互抵消。

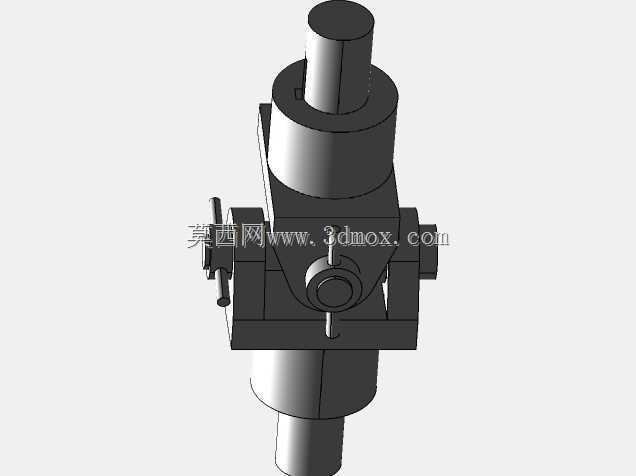

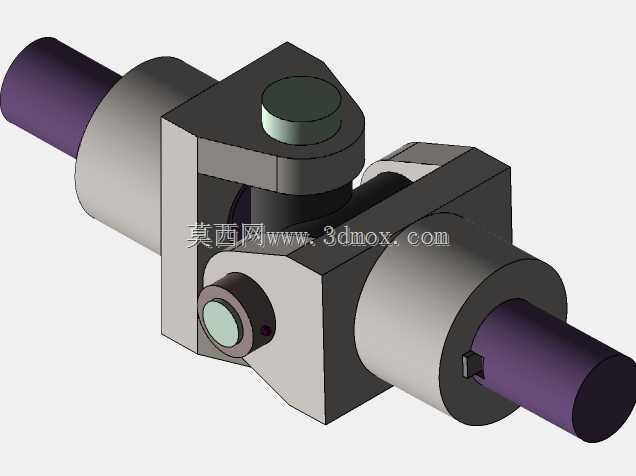

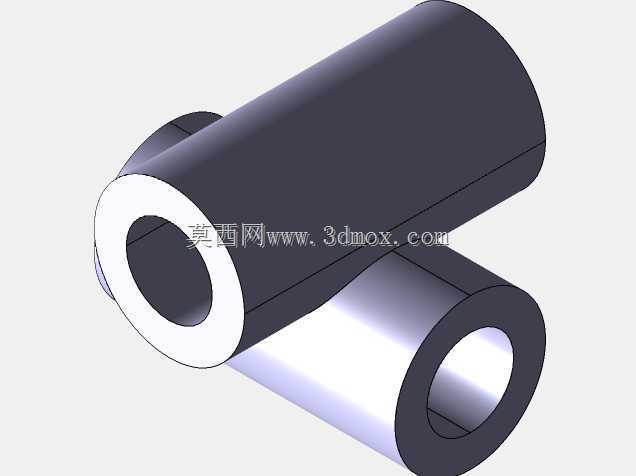

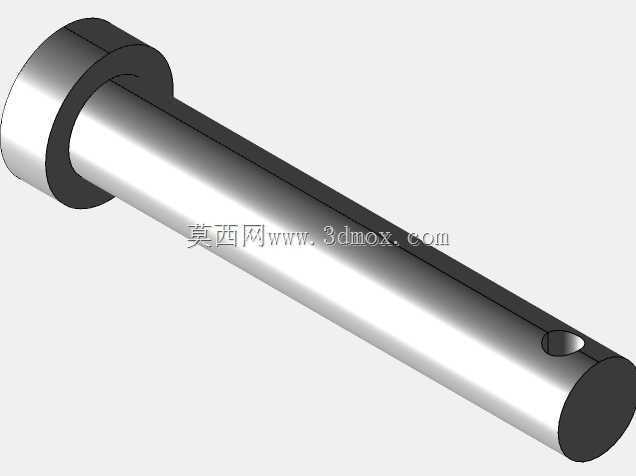

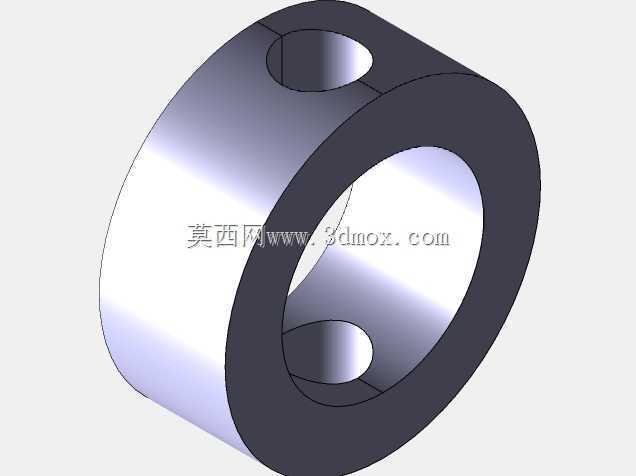

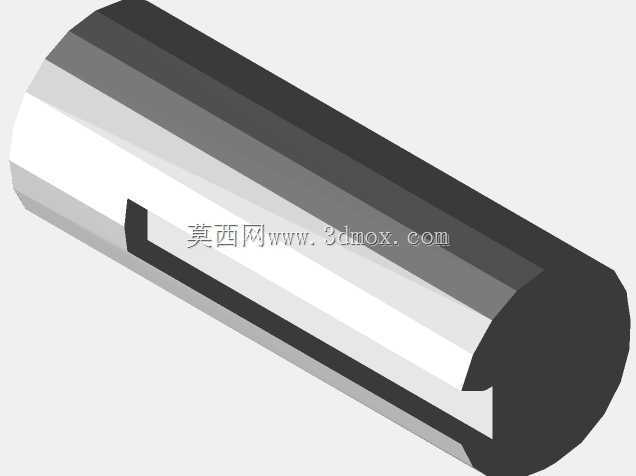

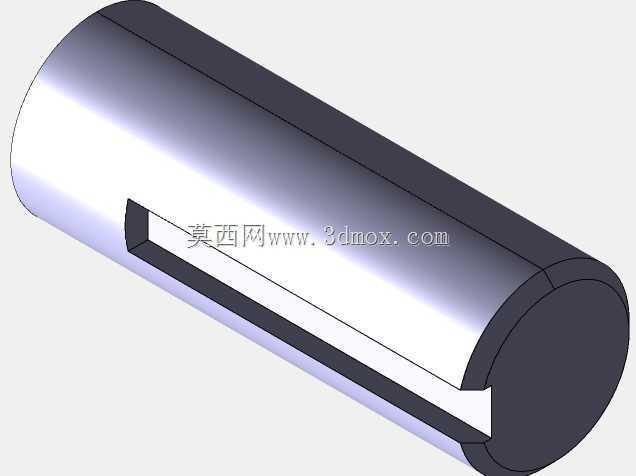

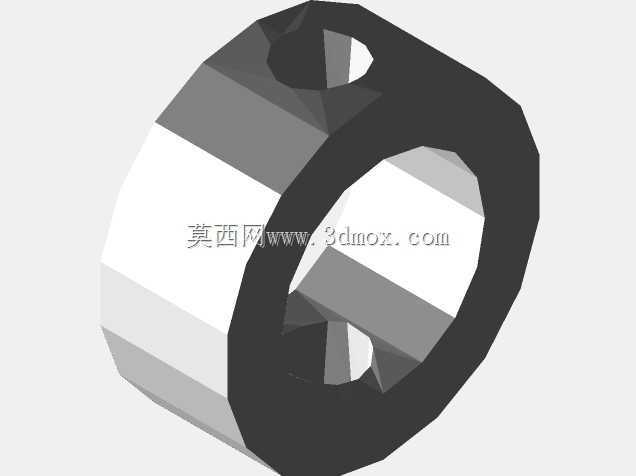

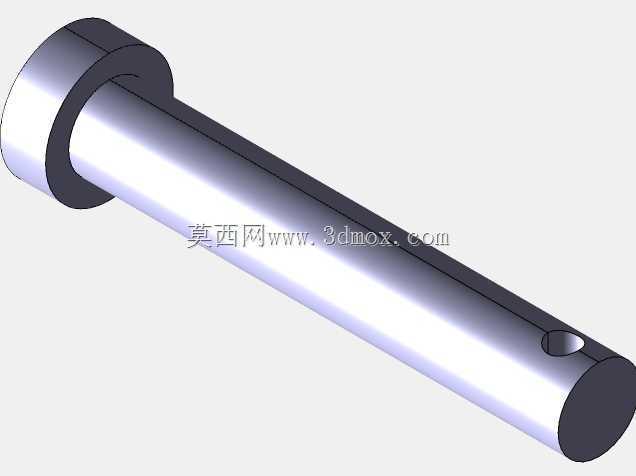

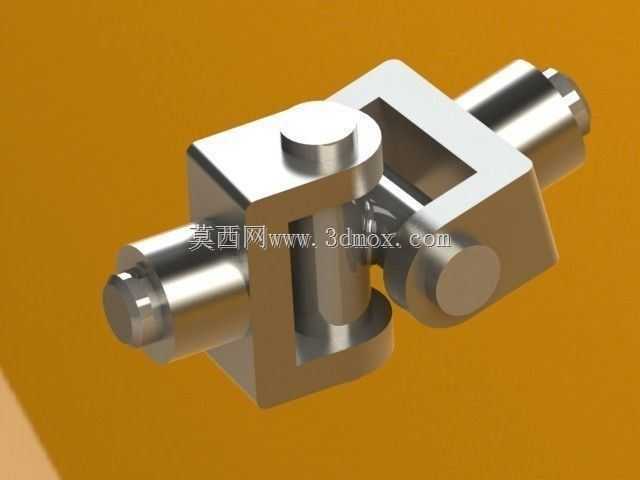

　　模型的外形围绕中心十字轴展开，两侧为对称布置的叉形接头，叉头内侧形成容纳十字轴轴颈的耳板孔位，端部外伸圆柱轴段用于接入传动链。外伸端可根据装配需要设计成光轴、键槽轴或法兰连接面；本结构呈现的是轴段式接口，适合与带轮毂的零件配合，再通过平键、锁紧螺母或挡圈实现轴向固定。十字轴位于两个U形叉之间，四个轴颈分别装入两侧叉头的同轴孔中，相邻轴颈轴线保持90度空间交错，这是万向节能够补偿两轴偏角的核心。销轴端部需要预留轴承或衬套安装位置，高转速场合多采用滚针轴承并配置油封，低速重载场合则可使用铜套或自润滑衬套。

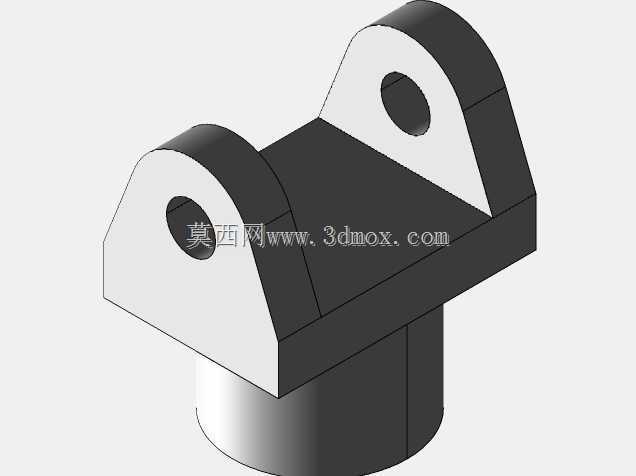

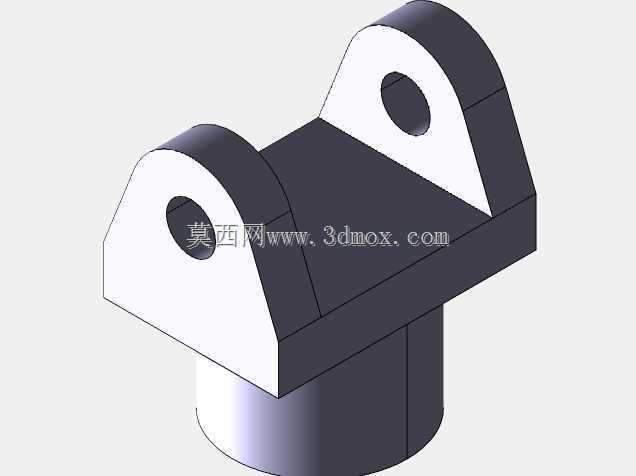

　　设计叉头时，耳板厚度、孔间距和开口宽度不能只按外观确定。耳板承受十字轴传来的径向力和弯矩，孔壁压应力要结合衬套接触面积校核；开口宽度需保证十字轴在最大摆角时不与叉头根部发生几何干涉。若设备运行中轴端夹角可能达到较大值，应在三维装配里做极限摆角运动检查，重点观察十字轴端面、叉头内侧圆角以及密封件空间。圆角过小会在热处理和冲击载荷下形成裂纹源，孔边余量不足则会降低挤压承载能力；因此耳板孔周通常保留均匀壁厚，并在根部设置过渡圆角。

　　安装边界方面，两端轴段的同轴度只在理想状态下成立，实际应允许输入端和输出端在规定角度范围内相对偏摆。设备机架上的轴承座或支撑套要为轴段留出回转间隙，轴向定位不能把万向节夹死，否则铰接功能会被限制。若用于往复摆动或频繁正反转工况，十字轴与衬套之间的间隙要严格控制：间隙过大造成冲击噪声和相位滞后，间隙过小则在热膨胀后卡滞。润滑通道也应在结构细化时考虑，十字轴中心可布置油道，将润滑脂引至四个轴颈，外部设置油嘴和密封圈，防止粉尘、泥水进入摩擦面。

　　建模过程中，叉头、十字轴、销轴和轴段应按真实装配关系拆分，避免把运动副做成单一实体。两对回转副的轴线必须分别穿过十字轴中心，并在空间内垂直相交；若轴线偏移，运动仿真会出现轴颈卡死或扭矩传递失真。配合面上的键槽、挡圈槽、油封台阶和衬套压装位置都应体现出来，因为这些特征直接决定后续零件加工和现场装配。整体结构紧凑，金属叉头与中心十字轴形成封闭传力路径，在偏载条件下仍能保持明确的力流方向，适合作为机械传动系统中处理角向补偿的基础铰接部件。
