高速钢直柄麻花钻切削刀具结构

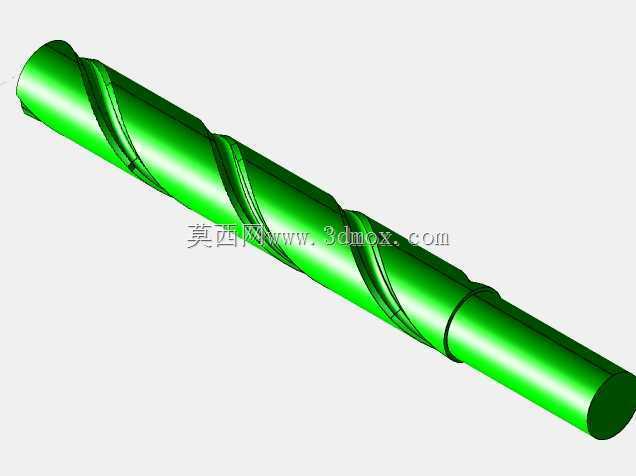

　　直柄麻花钻是金属切削加工里使用频率最高的孔加工刀具之一，这套三维数模完整还原了标准高速钢麻花钻的螺旋槽、切削刃、钻尖与直柄夹持段的全部几何特征，覆盖了不同直径规格的同系列钻头外形，可直接用于工装夹具设计、刀库排布校核、加工工艺演示以及机床装配场景的刀具库搭建。从车间实际使用场景来看，这类钻头广泛适配台式钻床、立式加工中心、摇臂钻床、手持电钻以及数控铣削设备，承担碳钢、合金钢、有色金属、非金属工程塑料等多种工件材料的实体钻孔工序，是机械制造、钣金加工、模具修配、五金装配环节里不可或缺的通用消耗刀具。

　　从结构功能拆分来看，整支钻头分为工作段与夹持柄段两大区域：柄部为光滑圆柱直柄，加工时通过钻夹头的三爪同步抱紧实现扭矩传递，直柄的圆柱度公差直接决定装夹后的径向跳动量，建模时严格保留了柄部与工作段的同轴度约束，没有出现台阶错位或者轴线偏移的几何错误。工作段包含两条对称分布的螺旋排屑槽，槽型的螺旋角通常取25°到30°之间，这个角度区间在钻削钢材时可以兼顾切削刃锋利度与排屑顺畅度：钻削过程中切屑会沿着螺旋槽的导向面持续向外排出，避免切屑堵塞在孔底造成孔径拉伤或者钻头过热退火。两条螺旋槽的外缘形成两条对称的主切削刃，钻尖处的横刃承担轴向定心作用，标准顶角取118°，针对硬钢材钻削的场景也可将顶角修磨至135°以改善刃口受力分布，数模里精准还原了主切削刃、副切削刃、刃带以及后刀面的过渡关系，外缘处的窄刃带在钻孔时起到导向修光孔壁的作用，同时减少钻头外圆与已加工孔壁的摩擦面积。

　　在设计与选型的工程逻辑上，钻头的直径系列完全遵循通用孔加工的公差匹配规则：不同直径的钻头对应不同的螺旋槽深度、芯厚比例与柄部长度，小直径钻头的芯厚占比会适当提升以避免钻削时刚性不足发生折断，大直径钻头则会优化槽型截面扩大排屑空间，应对深孔钻削时的长切屑排出需求。建模过程中所有回转特征均以中心轴线为基准阵列生成，两条螺旋槽采用螺旋扫掠特征完成，保证螺旋导程全程一致，切削刃的对称性误差控制在建模公差范围内，完全符合实际刀具的制造工艺逻辑——工厂里生产麻花钻时正是通过热轧或者铣削加工出螺旋槽，再经过淬火回火、刃口磨削、表面强化处理得到成品，含钴高速钢材质的钻头还会通过表面氮化钛涂层呈现金棕色外观，提升高温下的刃口硬度与耐磨寿命。

　　从安装边界与配套适配的角度考量，直柄段的长度需要匹配常用钻夹头的夹持深度，装夹时柄部伸入夹头的长度不能小于柄径的1.5倍，否则高速钻削时容易出现打滑甩刀的风险；钻头总长度需要匹配加工工件的孔深要求，常规标准麻花钻的工作段长度约为总长度的六成，既保证排屑槽有足够长度引导切屑排出，也避免细长刀体在进给时发生弯曲颤振。在做产线工艺布局或者机床刀库建模时，这套不同直径的钻头模型可以直接放入刀具库装配，校核刀库相邻刀位的间隙、钻夹头与工件夹具的运动干涉，也可以用于钻孔工序的运动仿真，模拟主轴进给、钻尖接触工件、切屑沿螺旋槽排出的完整加工过程。对于工装设计人员来说，参照钻头的实际外形尺寸，可以精准设计钻套的导向孔径、夹具的避空空间，避免钻孔时钻头与夹具发生碰撞；对于教学与工艺演示场景，高精度的钻头数模可以直观展示麻花钻的切削角度构成、各结构部分的功能作用，帮助新人理解孔加工刀具的受力特点与修磨要点，避免实际操作中因横刃过长、切削刃不对称导致的孔径扩大、孔位偏斜等加工缺陷。
