GE发动机支撑固定支架结构设计

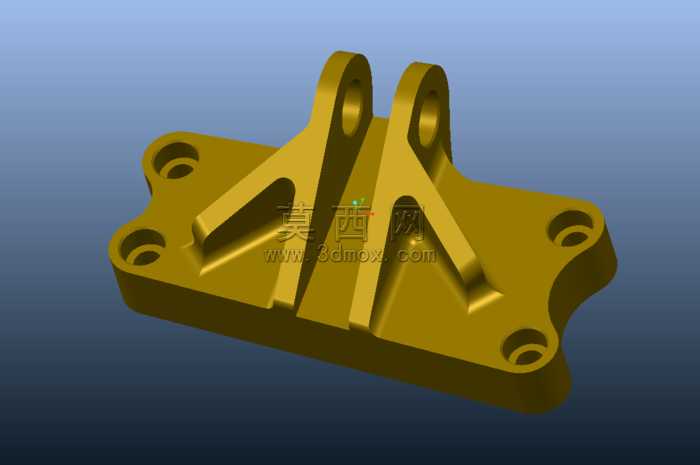

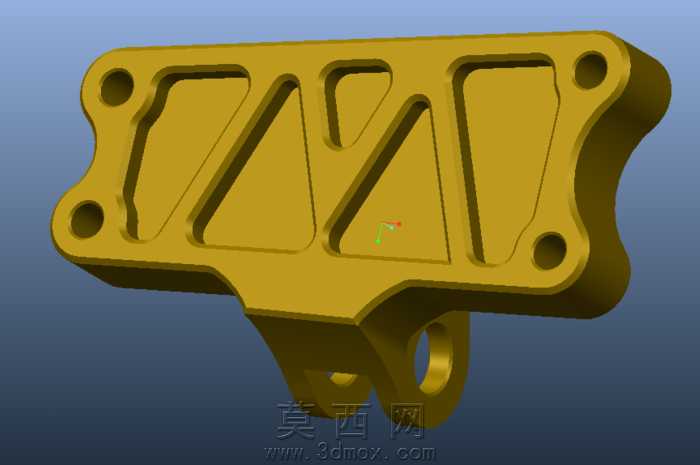

本作品为GE发动机配套的支撑固定支架三维建模成果，建模过程中严格遵循机械结构设计的力学承载逻辑，先通过基准面定位完成底座安装面的轮廓绘制，底座采用带圆角的异形平板结构，四个角位分别设置沉头安装孔，孔位周边做加厚凸台处理，既保证安装时螺栓的锁紧空间，又能分散安装面的压应力，避免长期受载出现局部变形。上部的两个对称吊耳式铰接座是核心受力部位，建模时先绘制铰接孔的中心轴线，保证两个孔的同轴度公差符合装配要求，铰接座与底座之间通过三角形加强筋做过渡连接，筋板的厚度与倾斜角度经过反复调整，在满足轻量化要求的同时最大化提升结构的抗弯曲、抗扭转性能，避免发动机运行过程中振动导致支架出现疲劳断裂。材质渲染阶段选用了金属质感的金黄色漆面材质，模拟工业零部件常用的阳极氧化或喷塑防护层效果，通过调整材质的粗糙度、反光度参数，还原金属构件的真实质感，同时对安装孔、铰接孔的内壁做了哑光处理，区分加工面与非加工面的视觉差异。整体建模过程全程参数化驱动，所有尺寸均可根据实际装机需求快速调整，结构上充分考虑了发动机运行时的振动工况，各个转角位置均做了圆角过渡处理，减少应力集中点，底座的轮廓边缘也做了倒角处理，避免安装过程中出现锐边划伤的问题，铰接座的端面做了精加工余量预留的结构示意，方便后续生产加工时的工艺排布，整体结构紧凑，承载路径清晰，既满足发动机的固定支撑需求，又兼顾了零部件的轻量化设计要求，适配航空或工业动力设备的安装场景。
