DIY胶片幻灯片扫描设备三维结构设计

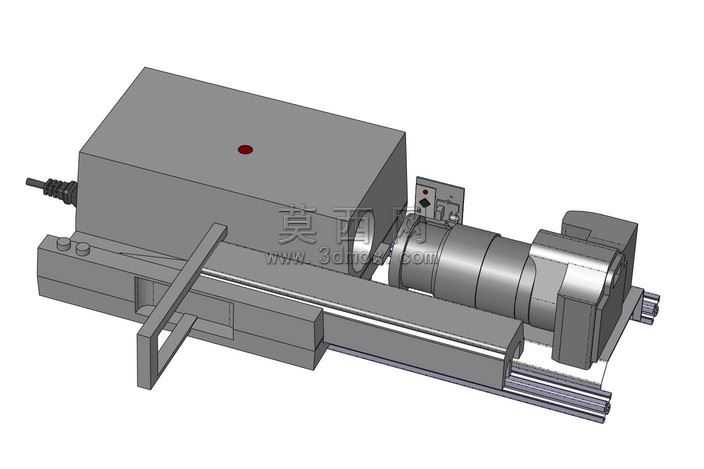

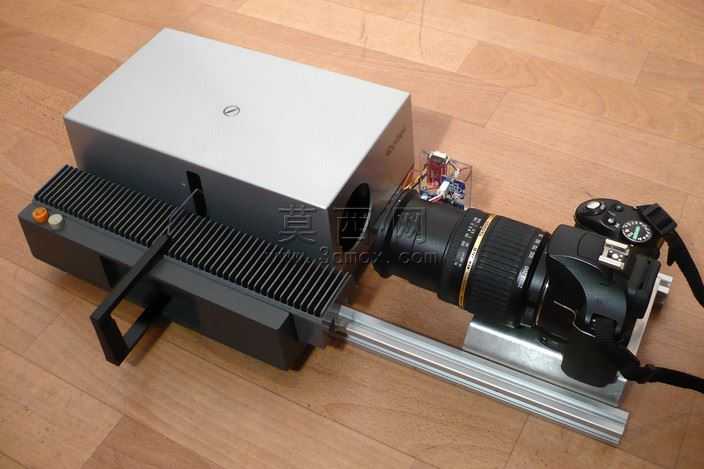

本作品为DIY幻灯片扫描设备的完整三维装配模型，采用SolidWorks平台完成全参数化建模，整体结构围绕胶片数字化的低成本实现需求展开设计。建模过程中首先完成核心功能模块的拆分，将设备划分为机身承载单元、胶片输送导轨、投影光学适配组件、相机固定接口四个独立子装配体，各部件间通过标准配合与限位结构完成装配约束，保证运动模拟过程中无干涉错位问题。机身主体采用钣金折弯结构建模，表面赋予哑光磨砂金属材质，顶部设置状态指示点位，侧面预留线缆出线槽位，兼顾结构强度与走线整洁性；胶片输送部分采用双平行导轨搭配滑动托架的结构，托架设置胶片定位卡槽，可精准固定标准规格幻灯片，滑动行程覆盖完整胶片扫描区域，导轨表面赋予抛光金属材质，还原线性运动部件的顺滑质感。光学适配组件针对禄莱P35A图像投影仪与腾龙SP AF-DI 90毫米微距镜头的尺寸参数做适配设计，镜头转接筒采用阶梯轴结构建模，内壁做消光纹理处理，相机固定座可兼容宾得Kx系列单反相机的安装孔位，各光学部件的同轴度在建模阶段做严格公差约束，保证光路传输无偏移。渲染阶段采用工作室环境光源，重点突出金属部件的质感差异与装配结构的层次关系，所有非标准零件均保留完整建模特征树，可根据实际加工需求调整板材厚度、导轨长度、镜头适配尺寸等参数，整体设计在满足胶片扫描成像精度要求的前提下，最大化利用现有成熟影像器材，大幅降低了胶片数字化的硬件成本，为摄影爱好者自制胶片扫描设备提供了可直接落地的结构参考。
