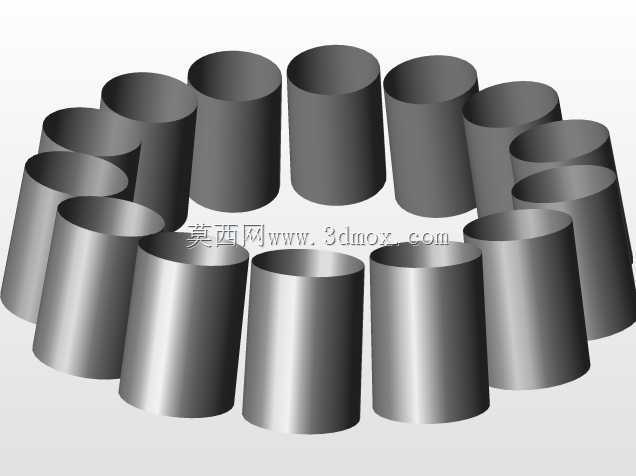

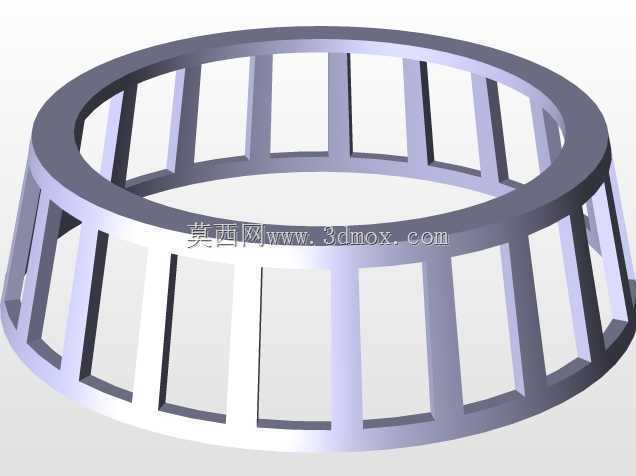

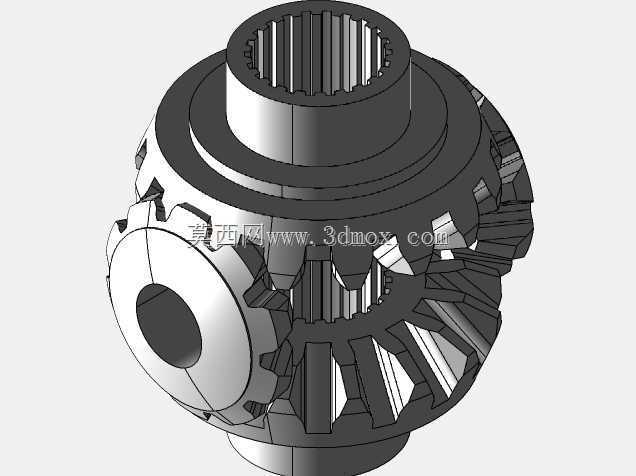

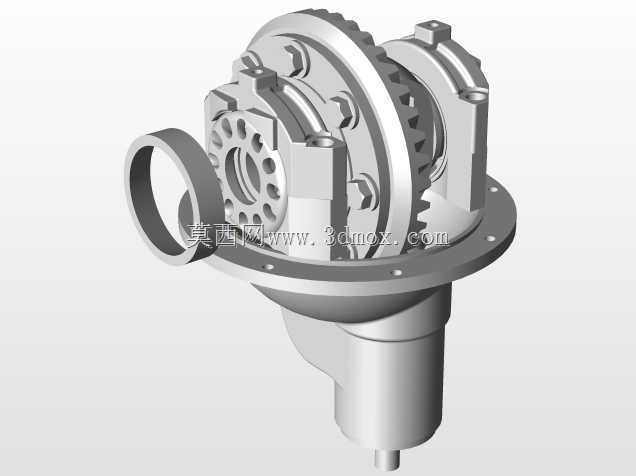

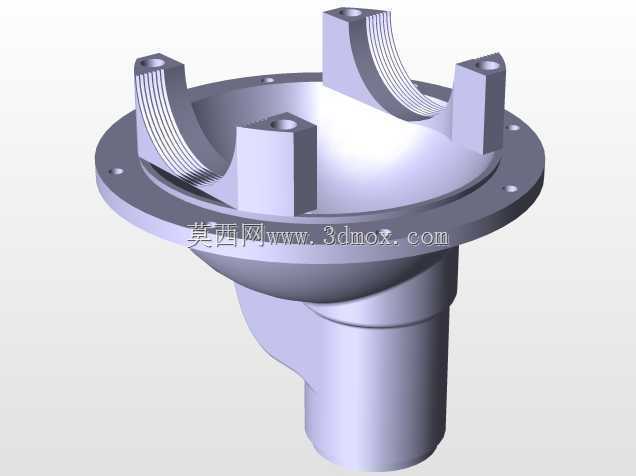

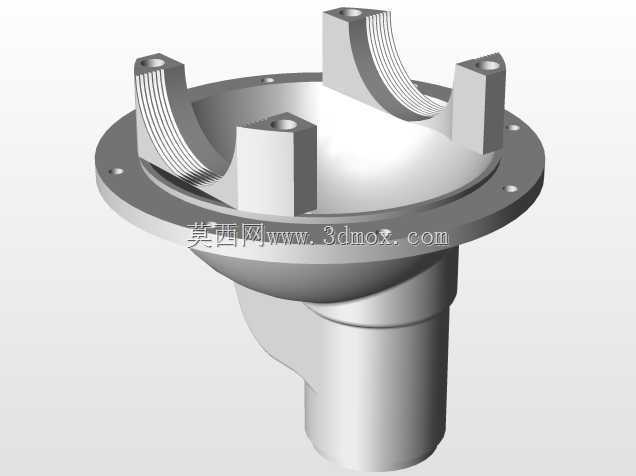

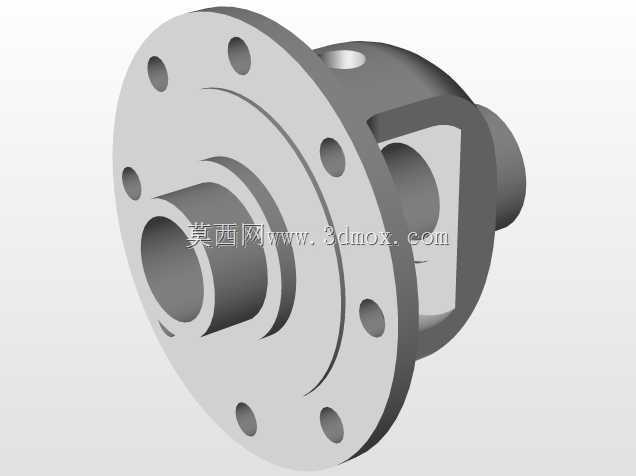

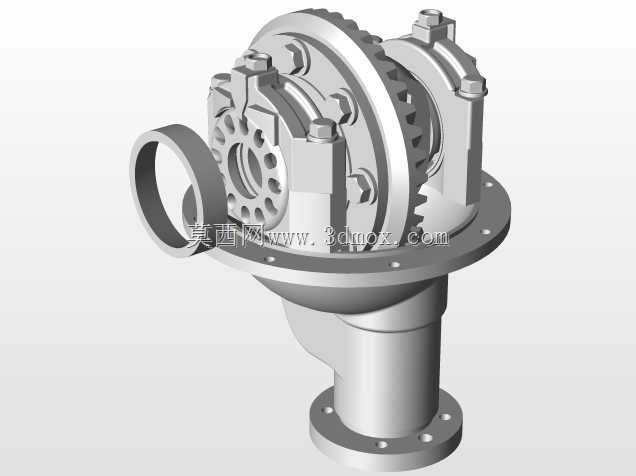

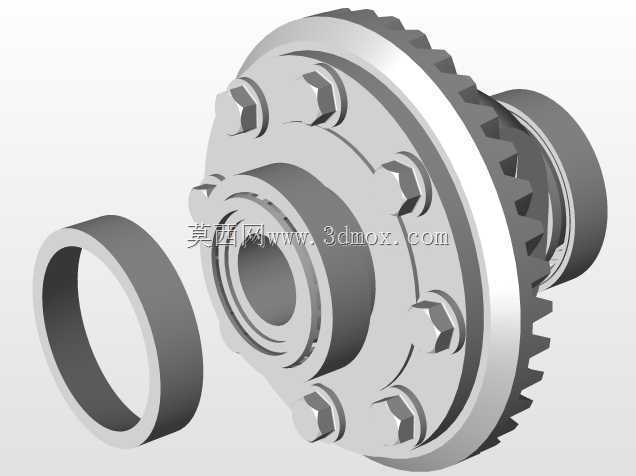

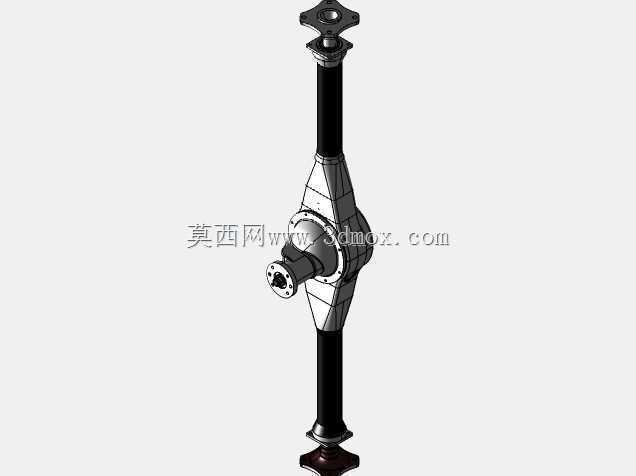

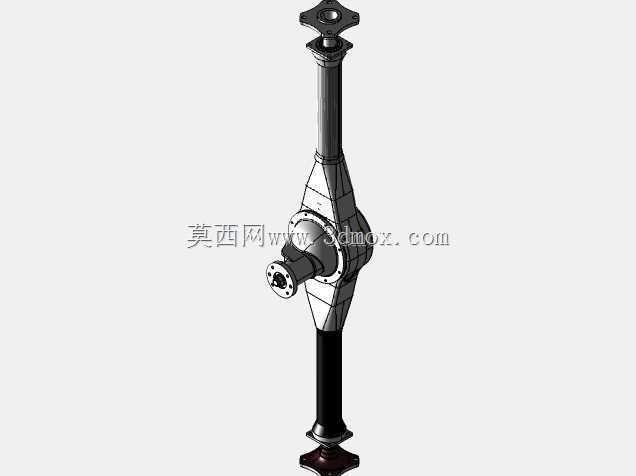

该三维结构围绕微型乘用车后驱动桥中的开放式差速器总成展开,核心对象为差速器壳及其内部齿轮、半轴齿轮、十字轴或行星齿轮轴的装配边界。差速器位于主减速器从动齿轮之后、左右驱动半轴之间,是车辆转弯和不平路面行驶时实现两侧车轮转速差的关键部件。模型中壳体采用近似球壳与法兰盘结合的外形,上部和侧向设置轴颈、窗口及安装孔,既承担行星齿轮机构的包容与定位,也通过法兰与从动传动件形成连接。
从实际装车场景看,这类结构常见于轻型客车、微型车或小载荷乘用车的驱动桥内。车辆直线行驶时,两侧驱动轮阻力相近,行星齿轮主要随差速器壳公转,将扭矩近似均衡地传递给左右半轴;转弯时,内侧车轮行驶半径较小、外侧车轮行驶半径较大,行星齿轮绕自身轴线自转,使两侧半轴齿轮形成不同转速,从而减少轮胎滑移和转向阻力。开放式差速器结构简单、传动效率高、制造成本低,在普通道路车辆中应用广泛,但在单侧车轮处于低附着路面时,扭矩会倾向传递给阻力较小的车轮,这也是其与限滑差速器、锁止式差速器在功能边界上的重要区别。

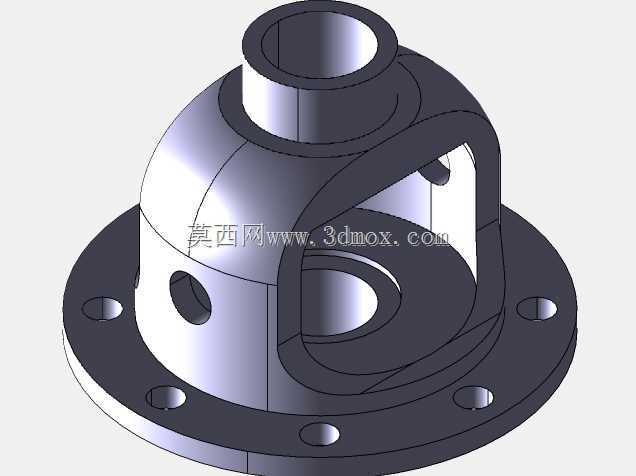

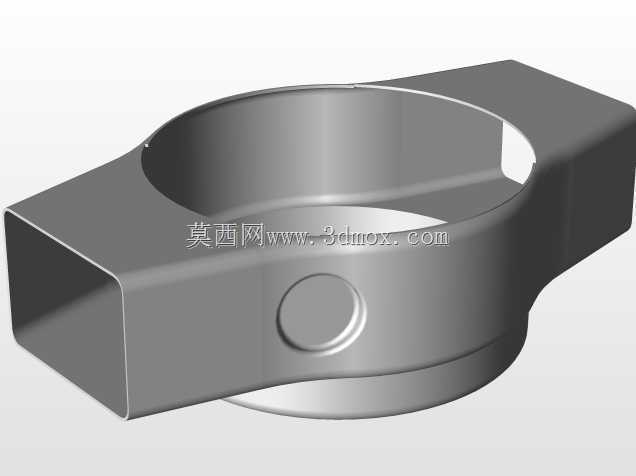

壳体设计首先要满足内部齿轮的运动包络。球形内腔可为行星齿轮和半轴齿轮提供回转空间,侧壁开窗则便于齿轮、垫片和销轴的装配,也能在实际产品中为润滑油进出提供通道。窗口边缘并非单纯减重结构,其形状需要兼顾壳体刚度、齿轮装入路径以及热处理和铸造工艺。若开窗过大,壳体会在传递扭矩时产生明显变形,影响齿轮啮合间隙;若开窗过小,则装配工艺性变差,润滑油搅动和散热也会受限。模型中可见侧向大窗口与局部加强肋条相配合,这种处理方式在差速器壳中较常见,目的是在轻量化和刚性之间取得平衡。

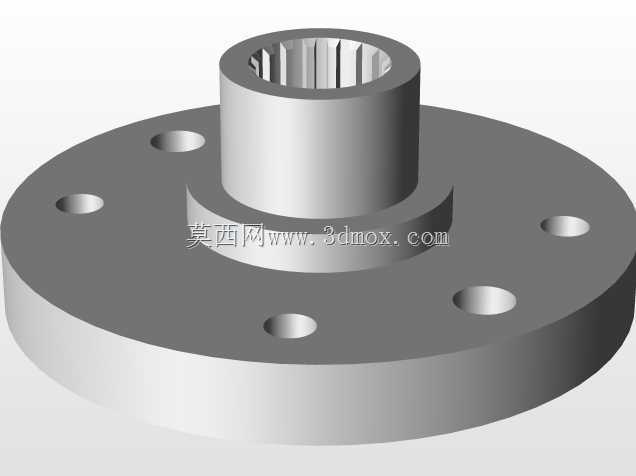

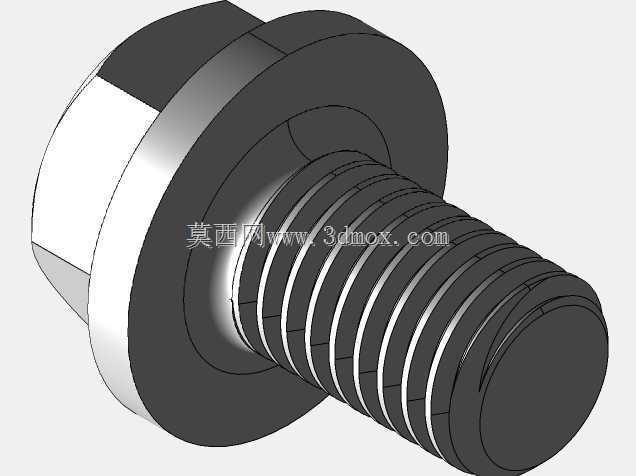

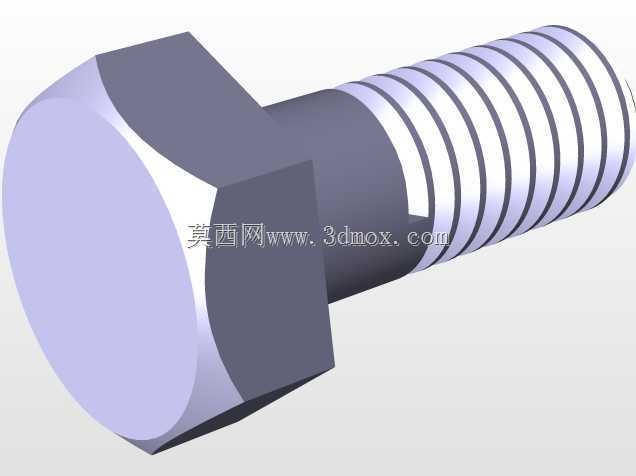

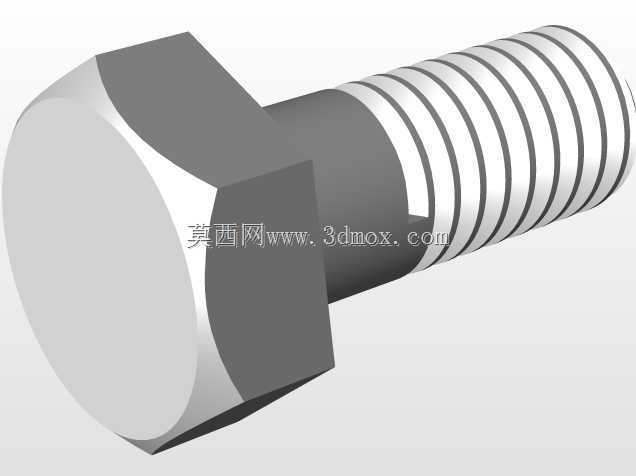

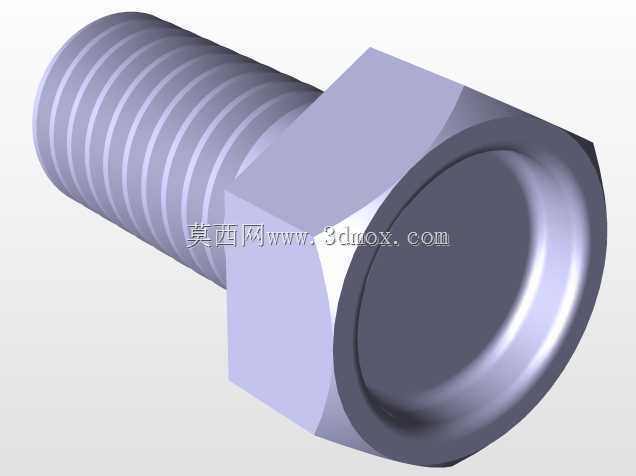

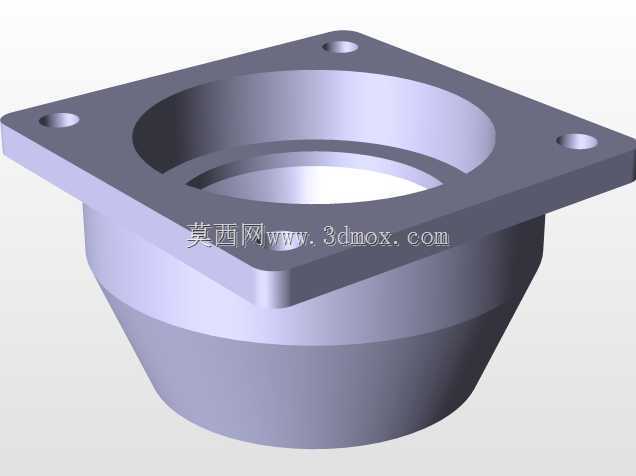

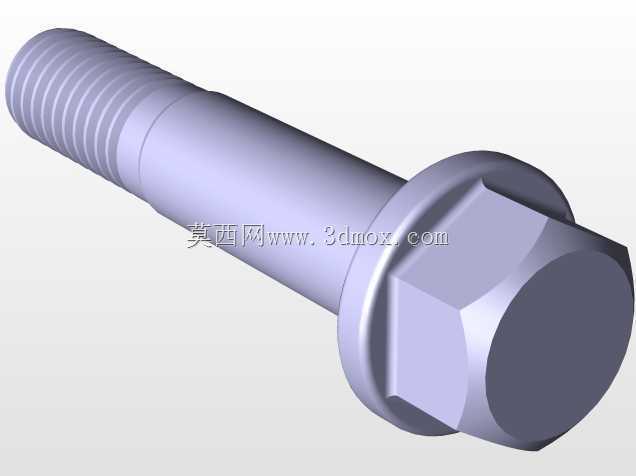

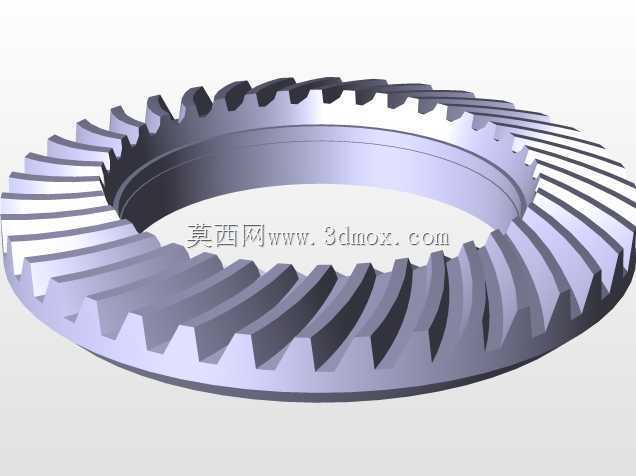

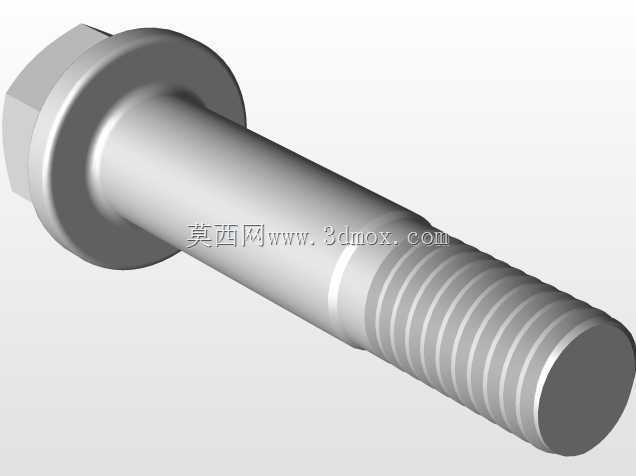

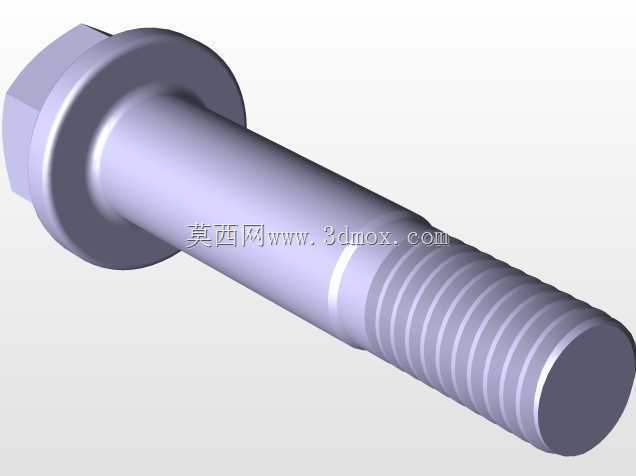

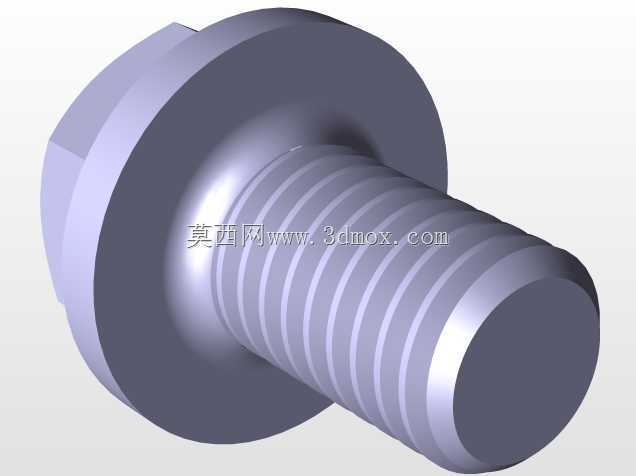

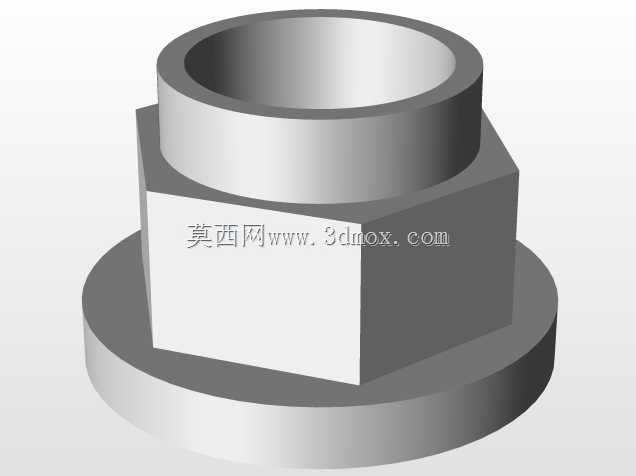

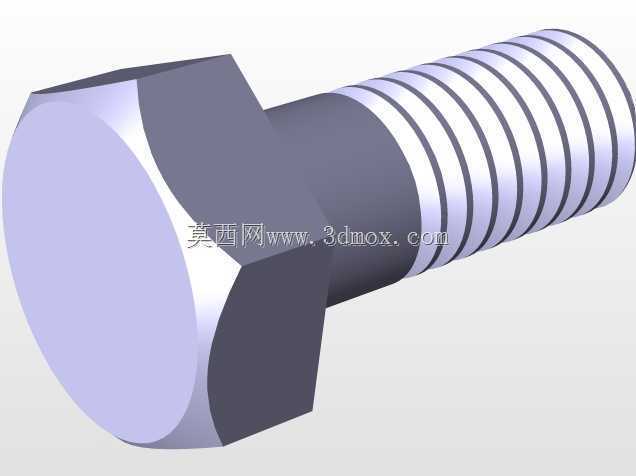

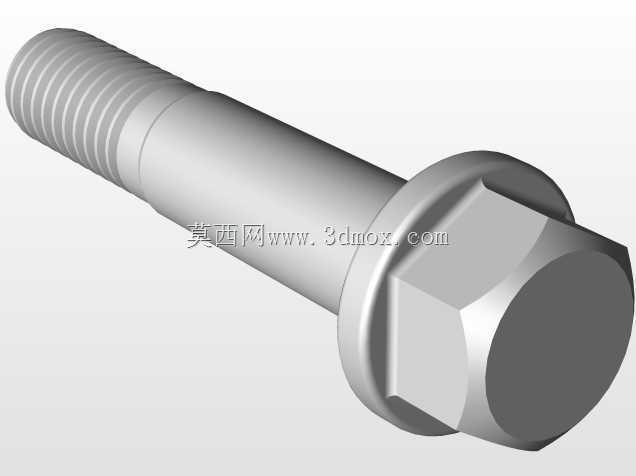

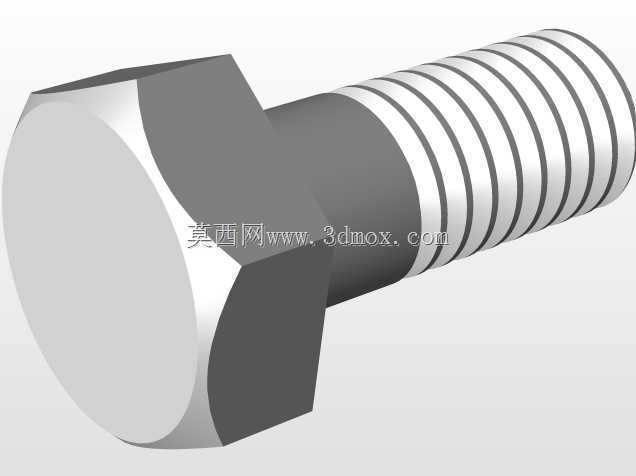

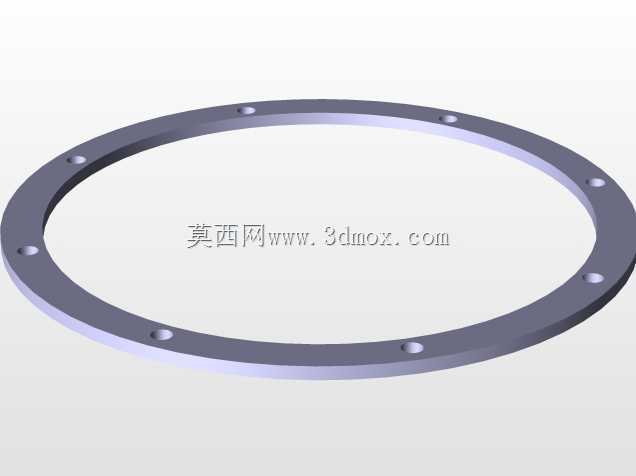

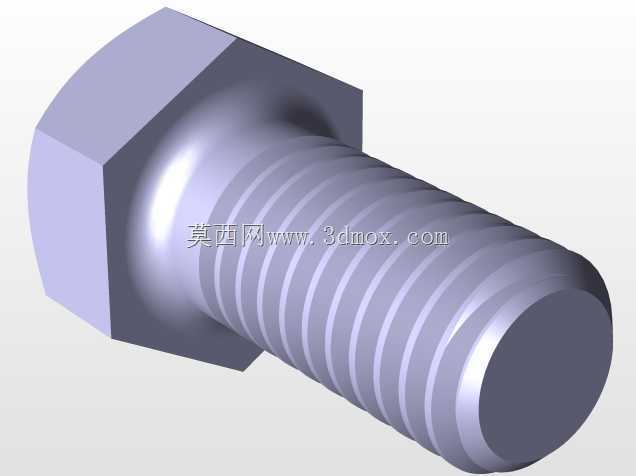

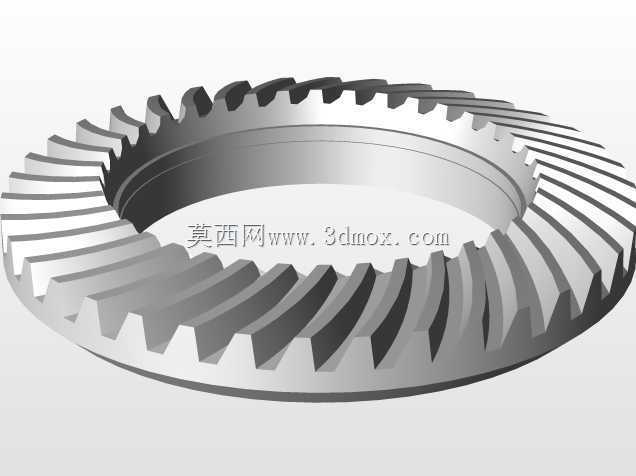

底部圆形法兰是动力输入和桥内安装的重要边界。法兰周向布置多个螺栓孔,用于与主减速器从动齿轮或传动盘连接。螺栓孔数量、节圆直径和法兰厚度直接决定扭矩传递能力。设计时需要校核螺栓预紧后的夹紧面压力,避免法兰在交变载荷下微动磨损;同时还要保证从动齿轮压装或螺栓连接后,差速器壳轴线与轴承支承轴线保持同轴。法兰背面通常与轴承安装轴颈形成过渡区,圆角不能过小,否则在热处理和冲击载荷下容易产生应力集中。

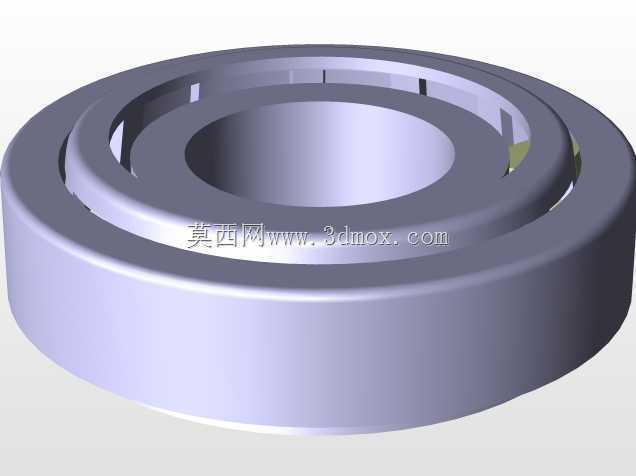

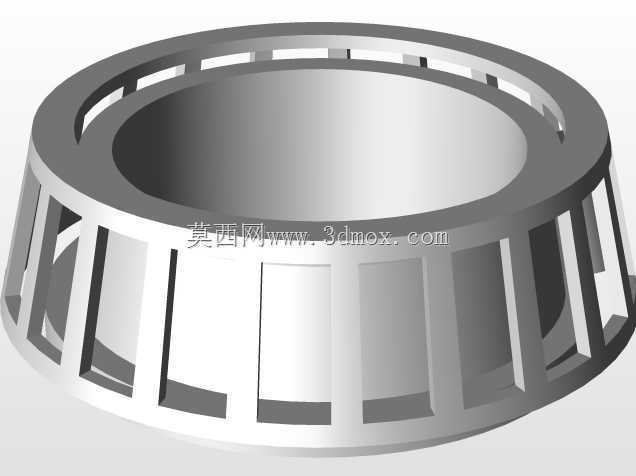

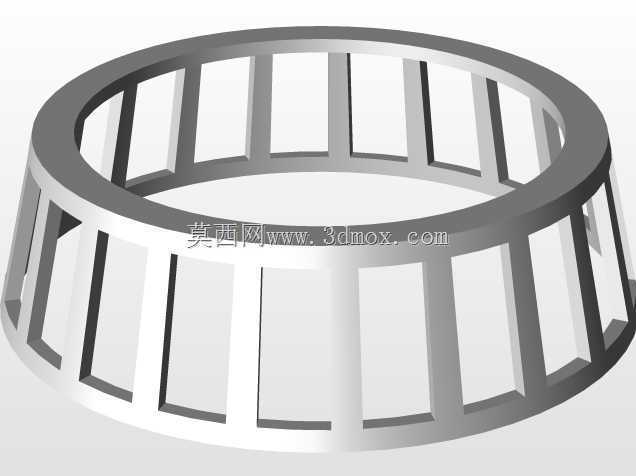

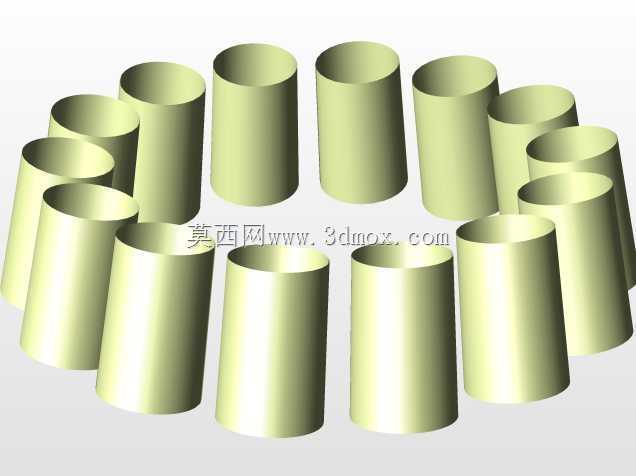

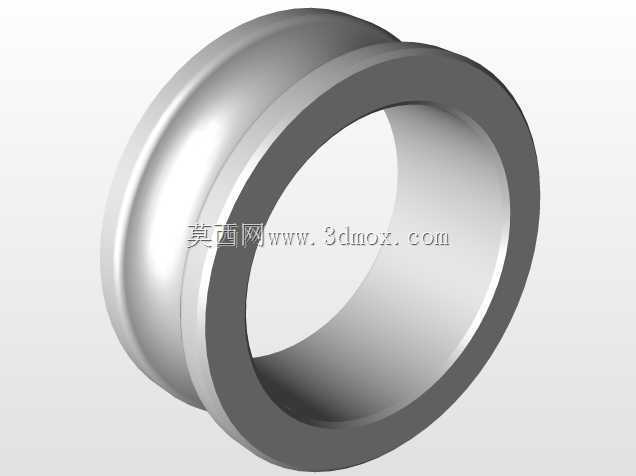

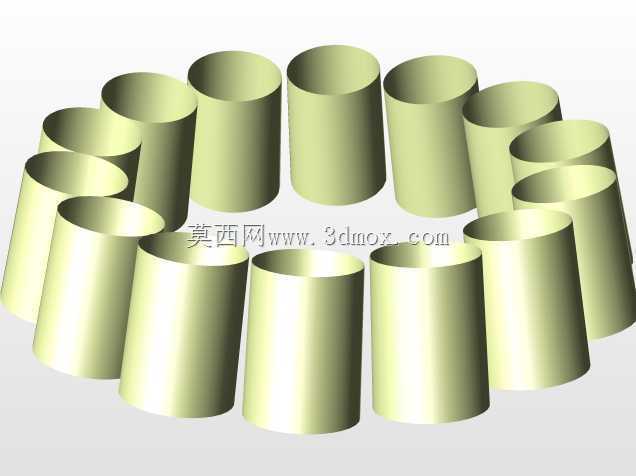

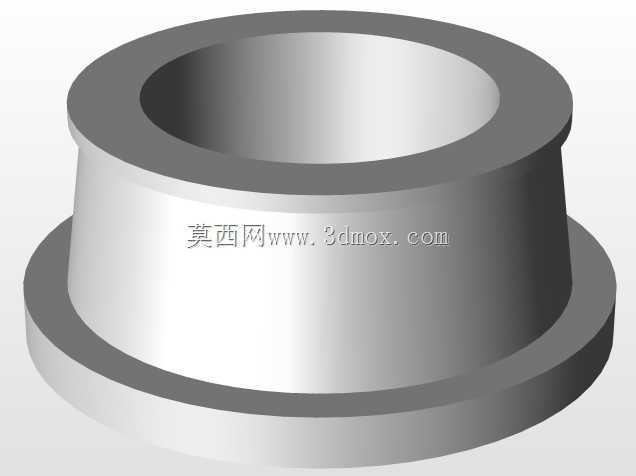

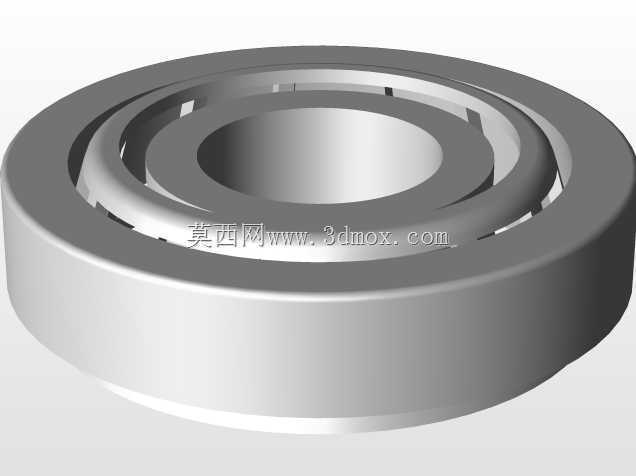

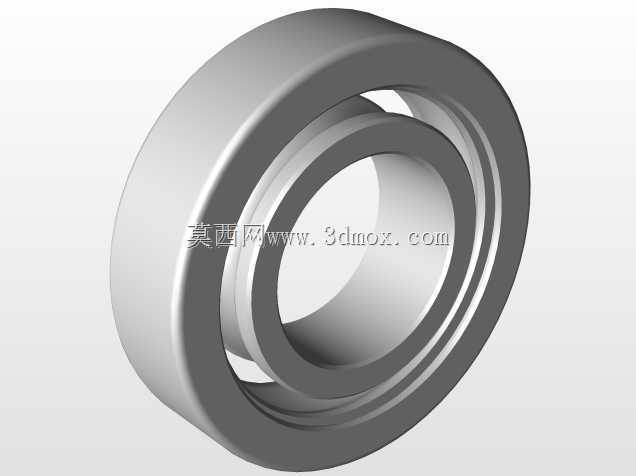

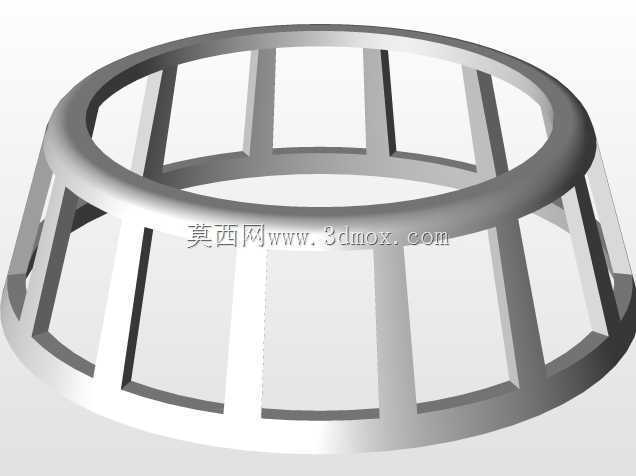

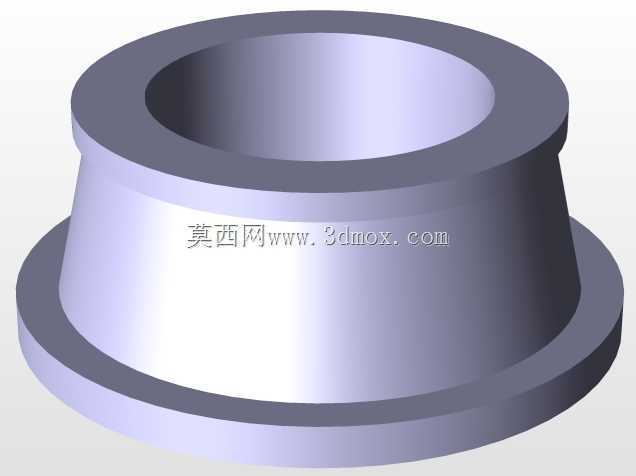

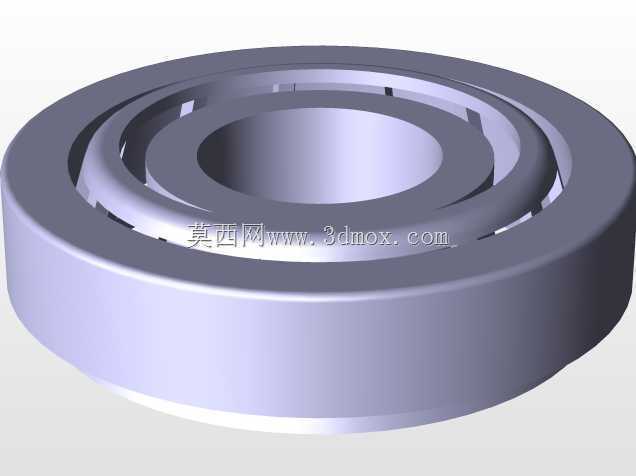

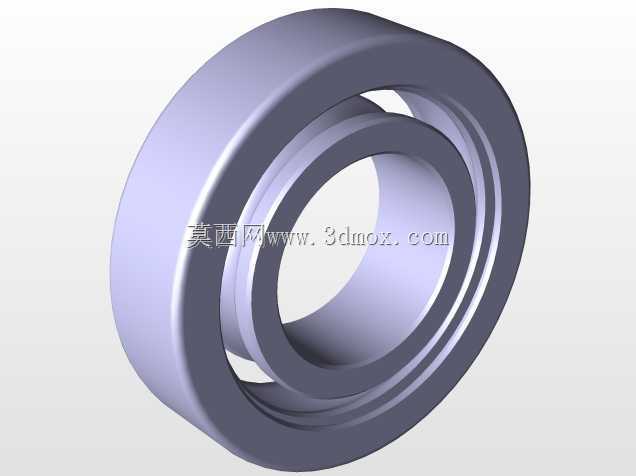

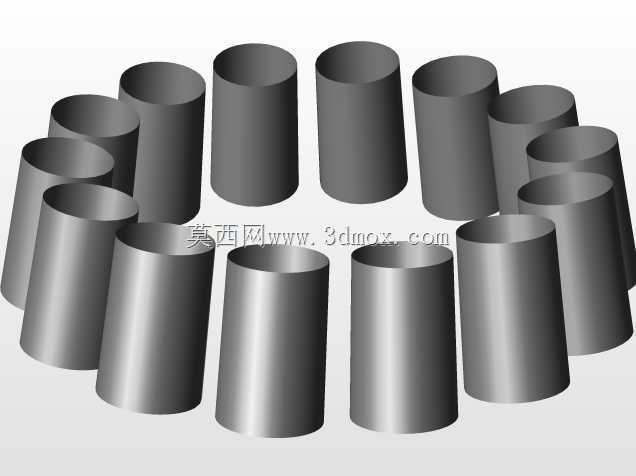

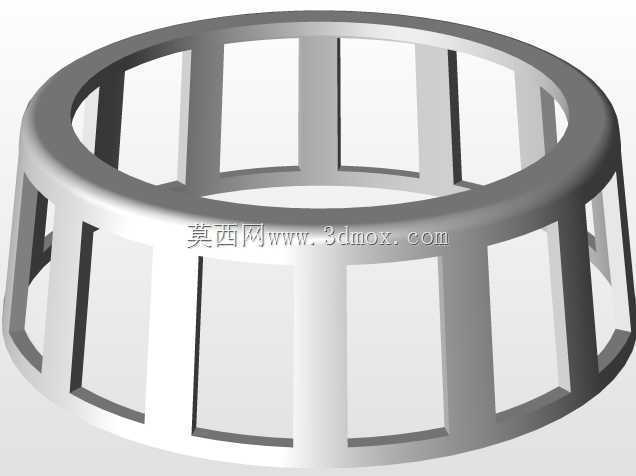

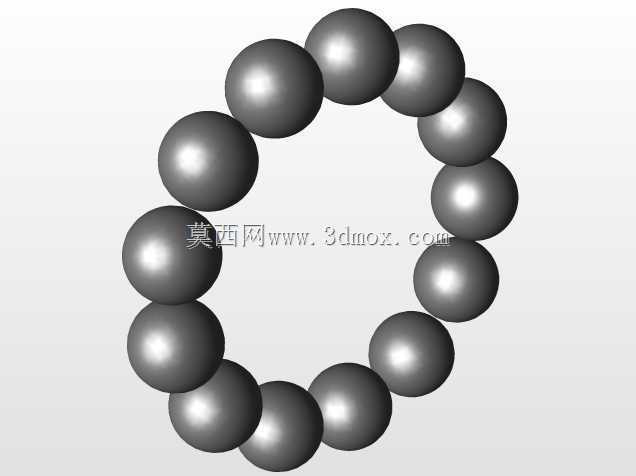

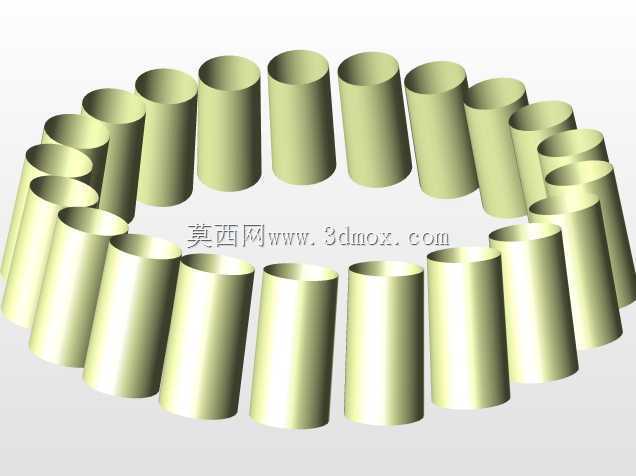

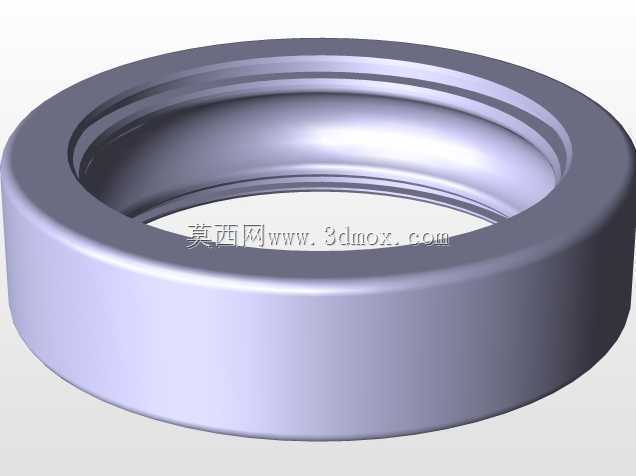

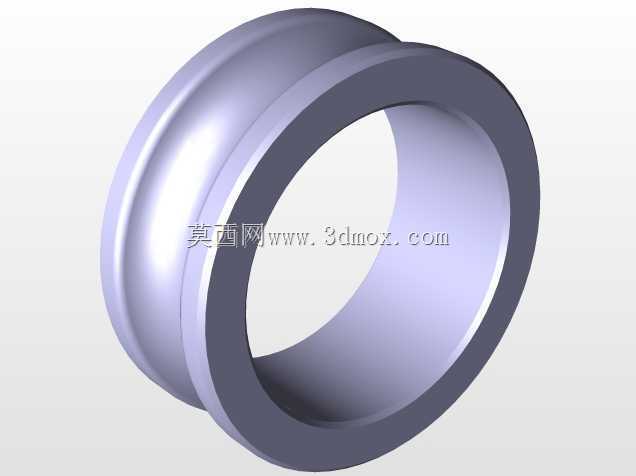

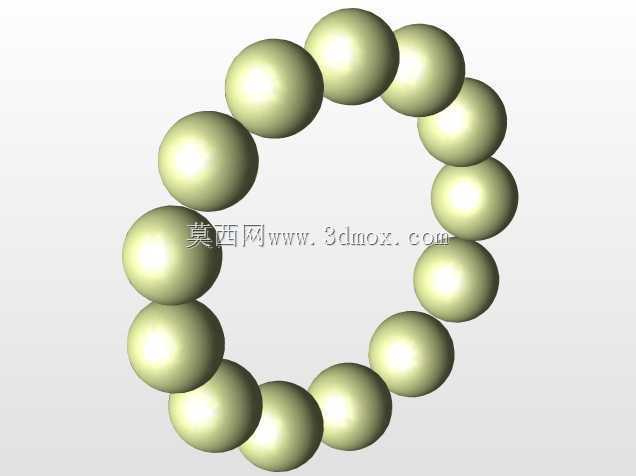

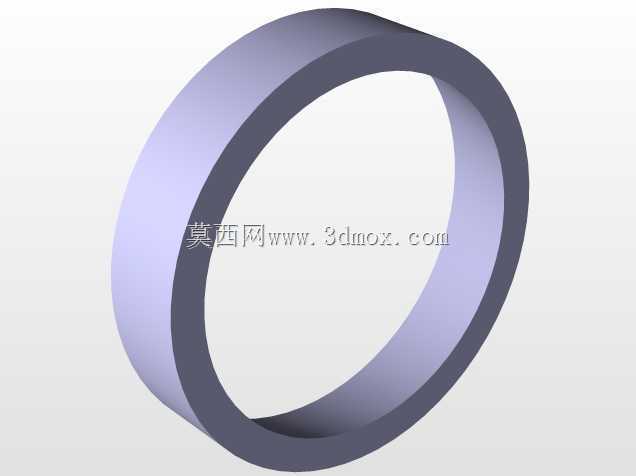

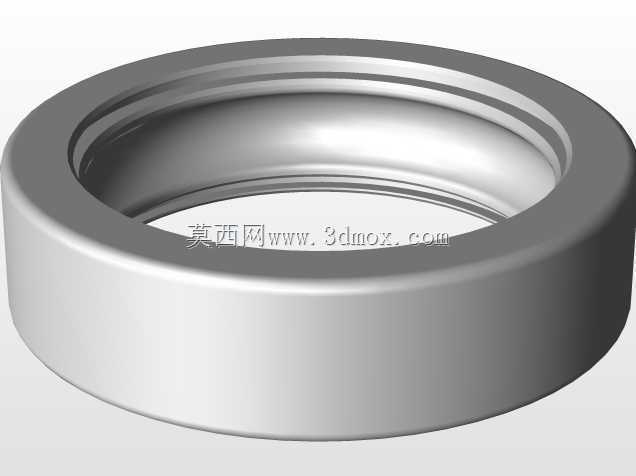

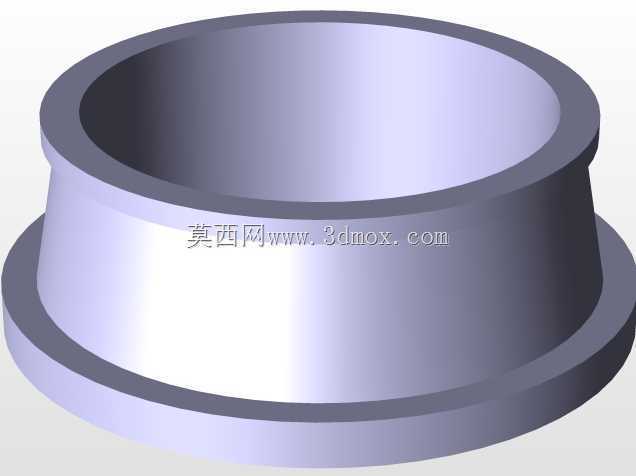

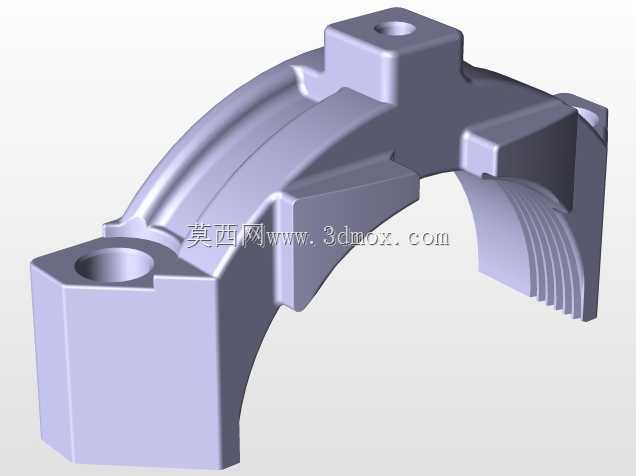

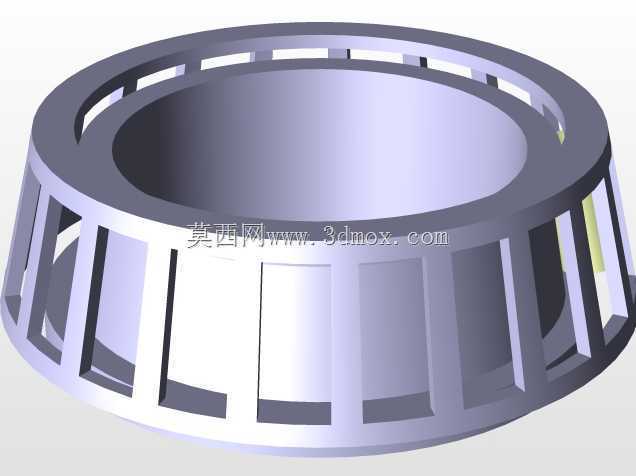

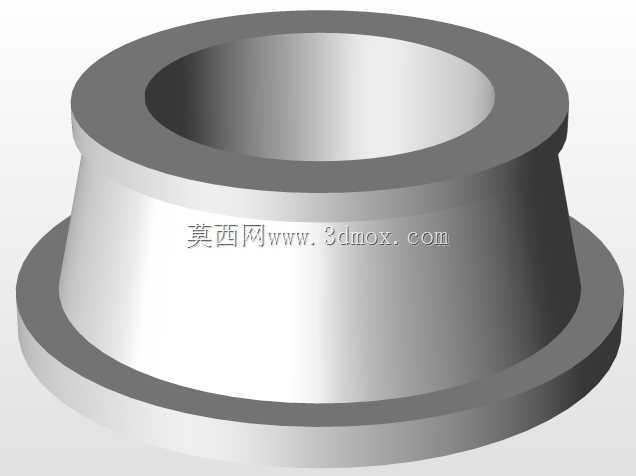

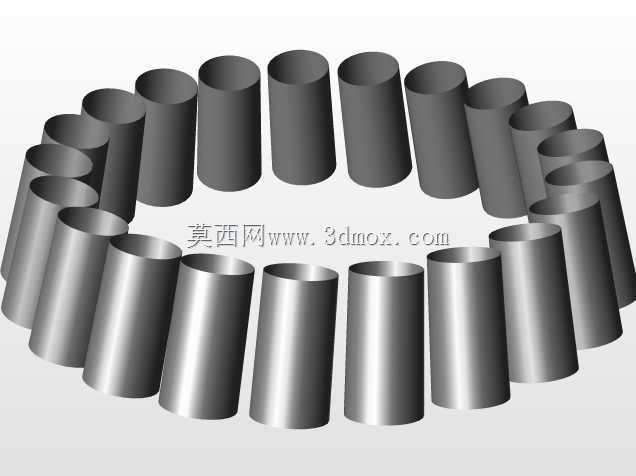

上部筒状轴颈用于支承、对中或与桥壳内轴承、油封等周边件形成配合关系。轴颈外圆一般需要较高的尺寸精度和较低的表面粗糙度,因为轴承内圈或相关衬套会以此为旋转基准。轴颈内腔则需要避让半轴或相关传动零件,并保证润滑油能够到达齿轮啮合区和轴承位置。轴颈与球壳连接处采用圆滑过渡,能降低铸造收缩裂纹风险,也有利于承受车辆起步、制动和倒车时产生的反复弯矩。

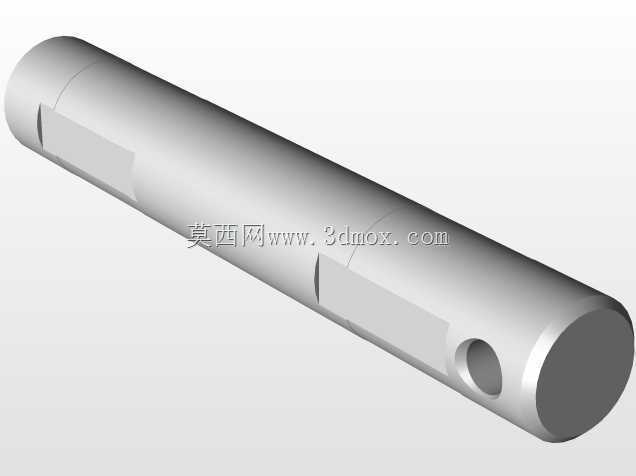

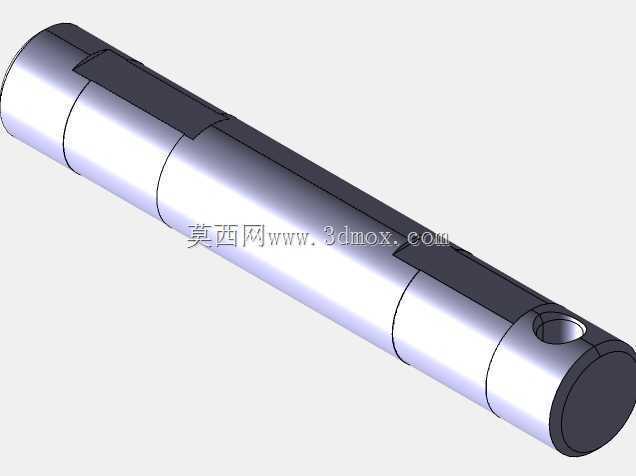

壳体侧壁的径向小孔与行星齿轮轴的安装定位有关。行星齿轮轴穿入壳体后,通常通过锁销、螺栓或定位结构限制其转动和轴向窜动。孔位精度会影响行星齿轮与两个半轴齿轮的对中性:若销轴孔轴线偏移,行星齿轮啮合印痕会偏斜,工作噪声和齿面磨损都会增加。建模时应特别注意销轴孔与壳体主轴中心线的空间垂直关系,以及孔口倒角、锁紧件容纳槽等细节。

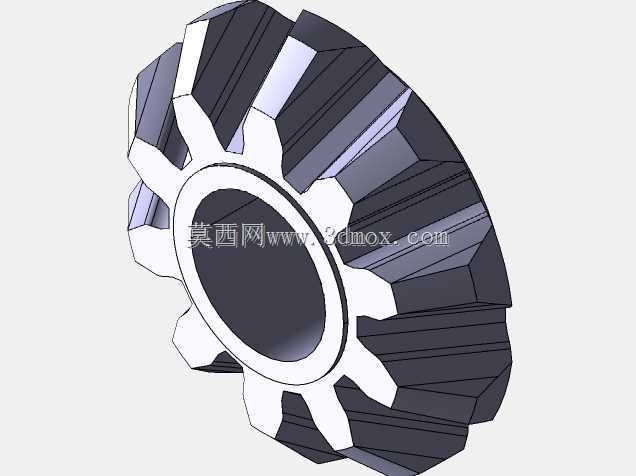

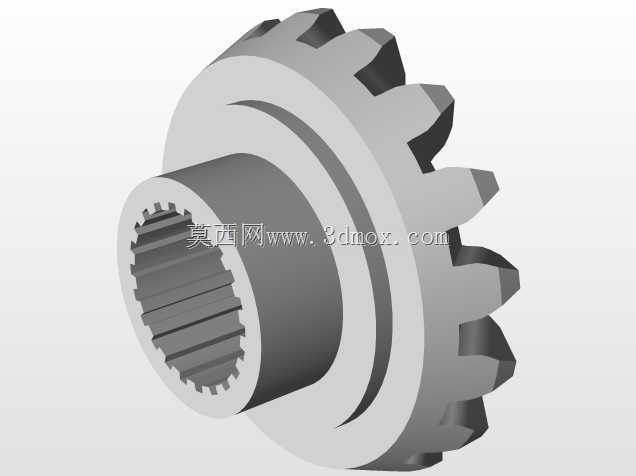

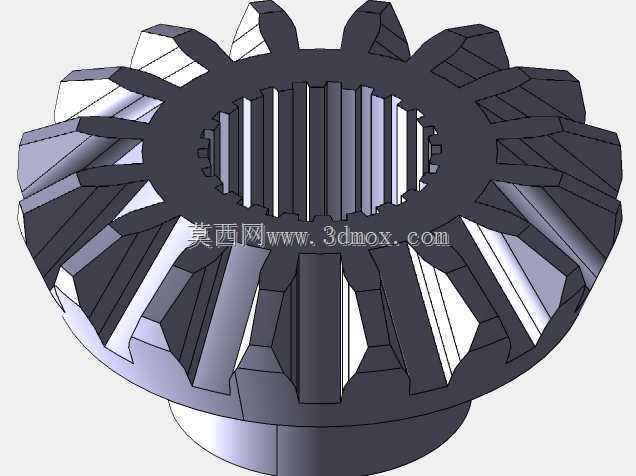

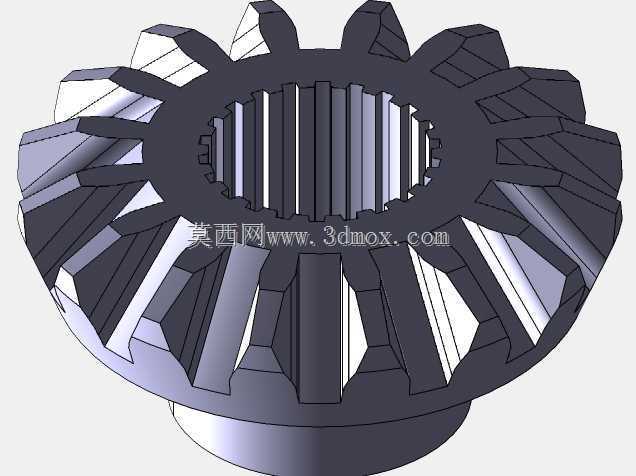

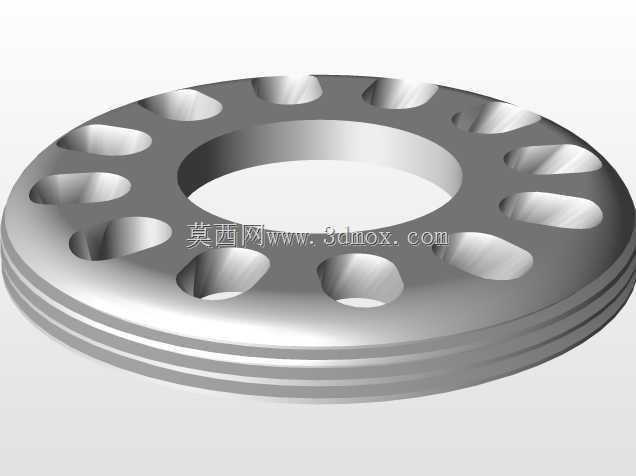

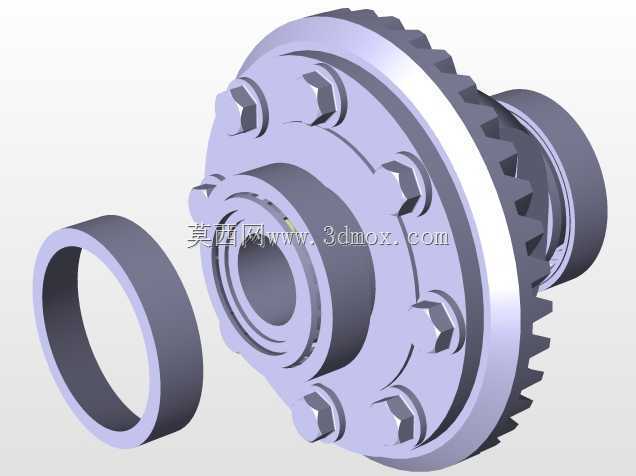

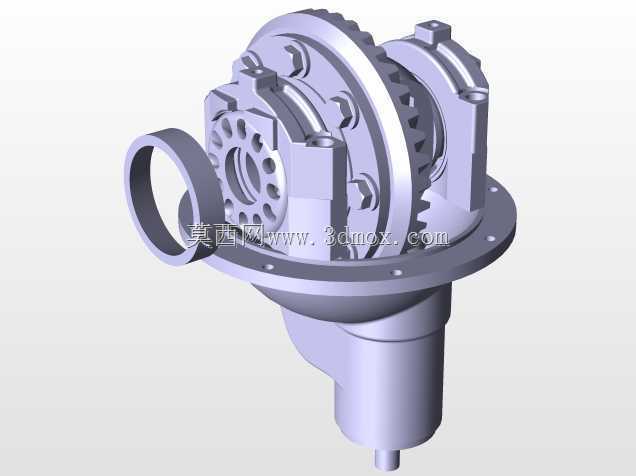

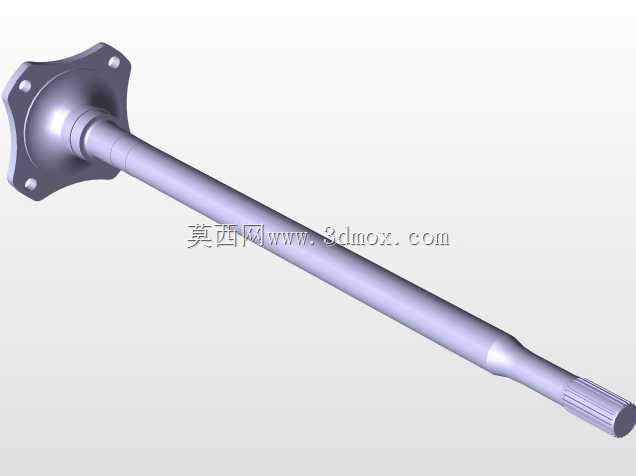

内部齿轮布置体现了开放式差速器的基本传动逻辑。两个半轴齿轮分别朝向左右半轴,行星齿轮位于二者之间并同时啮合。齿轮背面通常设置耐磨垫片,用于承受齿轮在传递扭矩时产生的轴向分力。垫片厚度不仅影响齿轮侧隙,也决定差速器的预紧和磨损补偿能力。三维设计中需要保留垫片厚度空间,不能只按齿轮理论齿面进行静态装配,否则实际样机在热态和润滑条件下可能出现卡滞或异响。

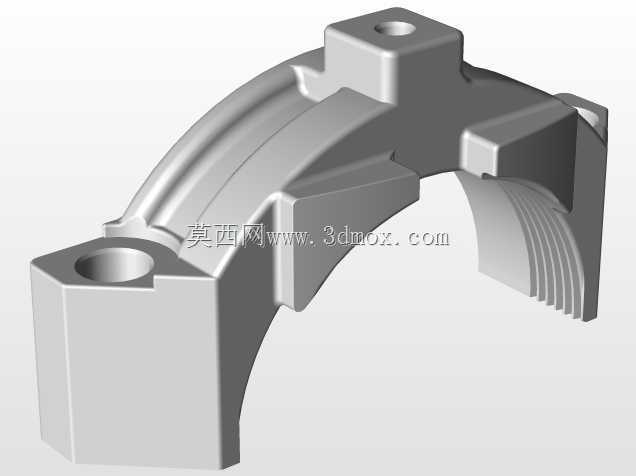

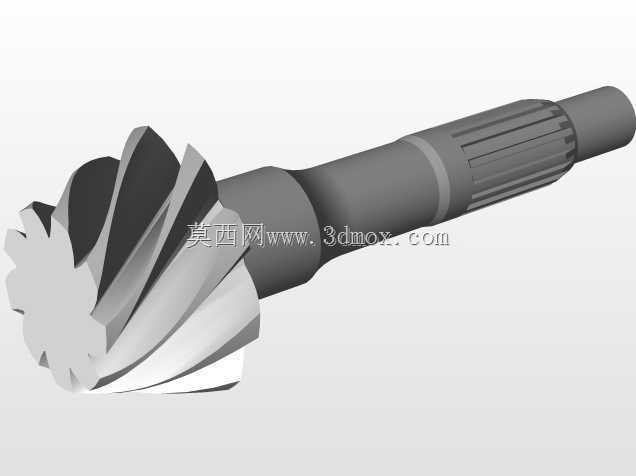

外形尺寸方面,差速器壳的最大径向轮廓受桥壳内腔和主减速器齿轮包络限制,法兰外径必须避开桥壳加强筋、轴承座及润滑油池结构;轴向长度则受左右半轴间距、轴承位置和从动齿轮安装面约束。安装边界不仅包括法兰螺栓孔,还包括两侧轴承轴颈、半轴穿过空间、行星齿轮轴锁止孔以及与从动齿轮的贴合面。结构工程师在布置时,需要先确定主减速齿轮中心、左右半轴轴线和桥壳轴承孔,再反向校核差速器壳外形是否干涉。
从制造角度看,这类壳体多采用铸钢、球墨铸铁或高强度可锻铸铁材料,成型后需对轴承轴颈、法兰贴合面、销轴孔和螺栓孔进行机加工。铸件壁厚应尽量均匀,厚壁部位容易产生缩松,薄壁部位则可能在齿轮载荷下变形。窗口周围、法兰与球壳交接处、轴颈根部都是应力较高区域,圆角和拔模斜度需要在建模早期纳入,而不是在工艺阶段临时修补。

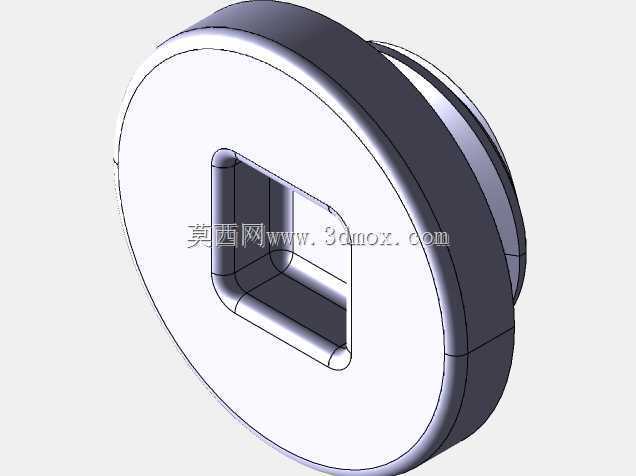

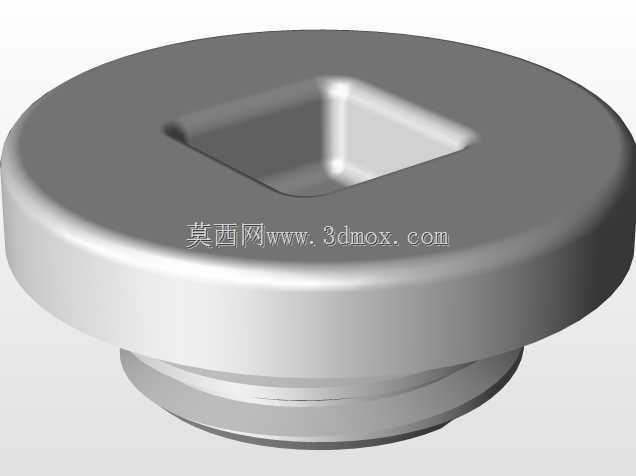

润滑设计也不能忽视。差速器工作时齿轮啮合区会产生热量,桥壳内齿轮油通过壳体窗口、背面间隙和轴颈附近通道进入内部。若壳体开窗位置不合理,车辆在坡道、转弯或高速运转时可能出现局部润滑不足。对于三维建模和选型人员而言,保留窗口、油孔、垫片间隙和齿轮背隙,比单纯追求外观完整更有工程意义。
整体来看,该模型适合用于驱动桥结构学习、差速器装配关系验证、汽车传动系统教学以及壳体类零件设计参考。其结构重点不在复杂曲面外观,而在扭矩传递路径、齿轮运动空间、轴承支承基准、法兰连接刚度和铸造工艺可行性之间的协调。设计修改时,任何轴颈直径、法兰厚度、窗口形状或销轴孔位置的变化,都应同步检查齿轮包络、桥壳干涉、润滑通道和装配工艺,才能保证差速器在整车寿命周期内稳定工作。
