汽车转向齿轮齿条啮合传动结构

　　齿轮齿条传动是把旋转运动与直线运动直接互换的经典机械结构，在轮式车辆转向系统里承担核心执行角色。整套啮合副由带渐开线齿形的圆柱小齿轮与长条形齿条组成，小齿轮绕固定轴线回转，轮齿逐齿嵌入齿条齿槽，推动齿条沿长度方向做直线往复位移；反过来，齿条受轴向力平移时也能驱动小齿轮回转，这种双向可逆的运动转换特性，正是转向器能够把驾驶员方向盘转动转化为横拉杆推拉动作的基础。

　　从整车布置角度看，该结构通常安置在前舱靠近前轴的位置，小齿轮输入端通过转向管柱与方向盘相连，齿条两端通过球头拉杆连接左右转向节。方向盘转动时，小齿轮带动齿条横向移动，两端拉杆同步推动车轮偏转，实现转向。相比循环球式或蜗杆滚轮式转向机构，齿轮齿条方案零件数量少、啮合间隙易控制、传动滞后小，路感反馈直接，因此在乘用车、轻型商用车以及大量轮式工程车辆中被广泛采用。

　　建模时首先要确定的是模数与齿数匹配。小齿轮选用标准渐开线直齿，齿顶圆、齿根圆与分度圆按模数关系约束，齿条则相当于分度圆直径无穷大的齿轮，其齿形在分度线上表现为直线齿廓，齿距与小齿轮基节严格相等。两者装配时必须保证分度圆与齿条分度线相切，啮合中心距的偏差会直接反映为侧隙变化：间隙过大，转向旷量明显、直线行驶稳定性下降；间隙过小，转动卡滞、磨损加剧，甚至在热膨胀后出现顶齿。因此三维装配中需要通过配合约束把小齿轮轴线到齿条安装基准面的距离锁定在设计中心距，并保留可调整的压紧机构空间，实际产品中多通过导向座与弹簧压块把齿条压向齿轮，自动补偿磨损间隙。

　　齿条本体为长杆状零件，截面多采用圆形或带平面的异形截面，沿长度方向在一侧铣出直齿。杆身两端加工有连接拉杆的内螺纹或球头座，中部光轴区域由衬套支承，保证直线运动平顺。模型中齿条两端预留的小孔对应拉杆安装或锁紧定位位置，装配边界需要结合整车前桥轮距确定：齿条有效行程决定车轮最大转角，行程过短无法满足转弯半径要求，过长则会在极限转向时与悬架、制动管路发生干涉。布置阶段要把齿条运动包络与悬架跳动行程一并校核，确认在全转向、全跳动组合工况下无硬点干涉。

　　小齿轮本身通过轴承支承在转向器壳体内，输入端设有密封与联轴结构，齿面与齿条齿面之间承受交变接触应力。设计中需关注齿面接触强度与齿根弯曲强度，材料常选用调质钢并对齿部进行感应淬火，齿条则采用中碳钢表面淬火或冷拉成型，以兼顾耐磨与芯部韧性。润滑方面，啮合区填充润滑脂并由防护罩密封，防止泥水侵入造成磨粒磨损。

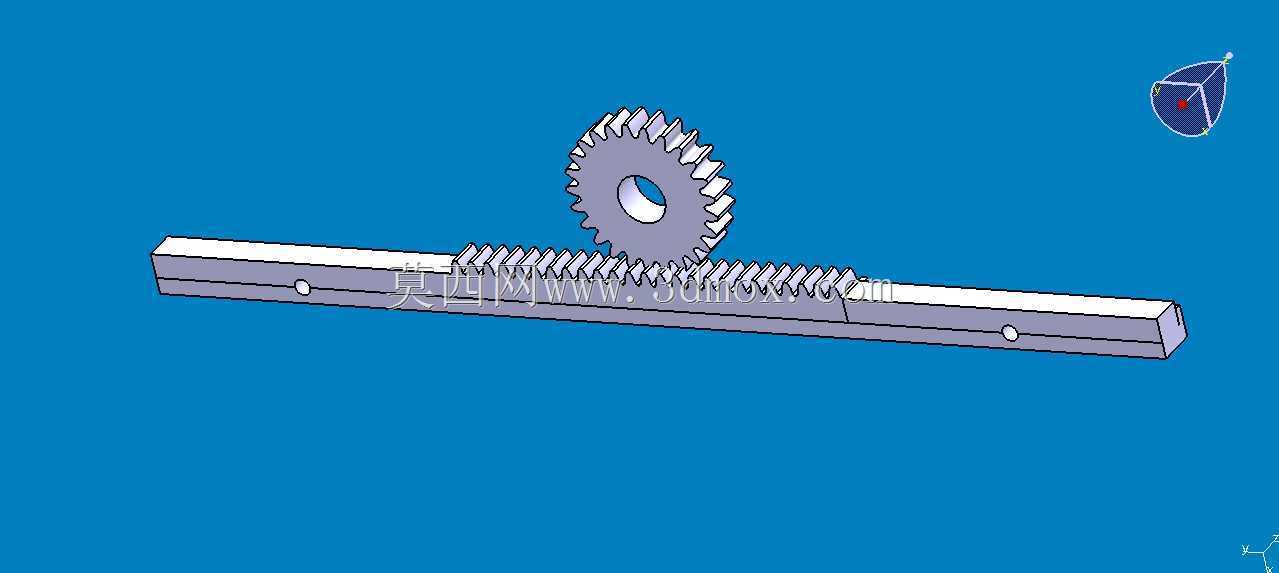

　　从三维结构表达来看，模型完整呈现了小齿轮与齿条的啮合姿态、齿形分布以及杆身安装孔位，可用于干涉检查、运动仿真与教学演示。进行运动分析时，可在小齿轮施加旋转驱动，测量齿条直线位移与齿轮转角的线性关系，验证传动比是否符合转向灵敏度要求；也可结合悬架硬点做转向梯形联动，评估阿克曼几何特性。对于结构设计人员，该模型提供了传动副尺寸链、安装间距与行程边界的直观参考；对于选型人员，则可据此核对模数、齿宽、齿条长度与整车布置空间的匹配关系。

　　实际应用中，齿轮齿条机构并不局限于汽车转向，在机床进给、升降平台、直线驱动装置以及舵机执行机构中同样常见，但凡需要把回转运动高效转化为精确直线运动的场合，都能见到这类啮合副。其结构简单、传动效率高、定位可靠，维护时主要关注齿面润滑、衬套磨损与啮合间隙调整。理解其齿形配合、中心距约束与行程边界，是完成转向系统设计与通用直线传动机构布置的关键环节。
