复古改装汽车五辐轮毂结构设计

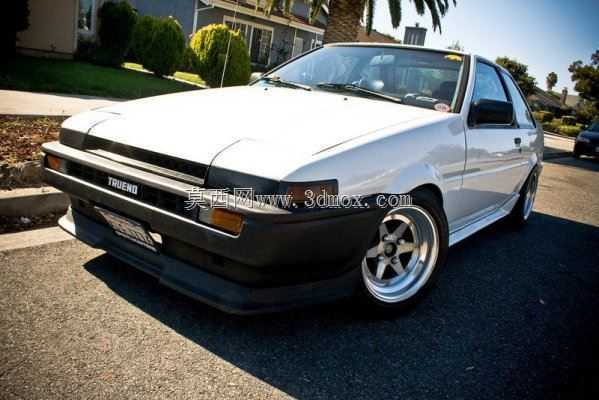

　　这套轮辋结构面向经典乘用车改装场景，还原了老式竞技风格轮毂的典型装配关系，可用于整车底盘布置校核、轮腔间隙分析、改装方案演示以及车轮相关零部件的结构参考。车轮作为整车行驶系统中直接承接路面载荷的部件，既要承担垂直方向的静载与冲击，也要传递驱动力、制动力和转向时的横向力矩，因此轮辐、轮辋、安装盘与螺栓孔位之间的配合关系，在建模时都需要按实际装配逻辑处理。

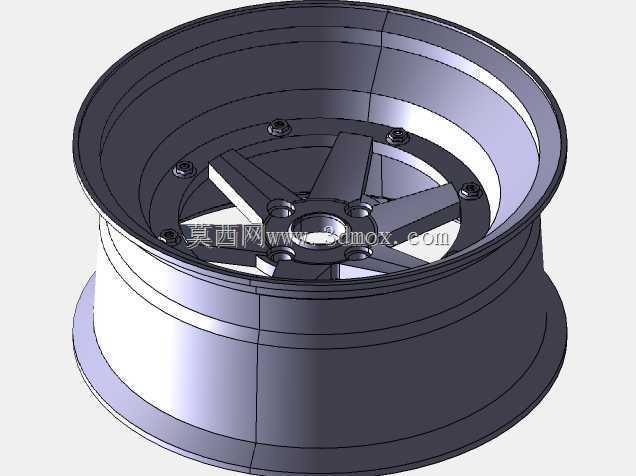

　　从结构组成看，模型包含外侧轮辐、深槽轮辋、中心安装孔、周向螺栓以及轮缘翻边等部分。五根辐条从中心毂区向外辐射，辐条截面带有明显的厚度变化，靠近中心座处宽度较大，向轮辋方向逐渐延展，既保留了复古轮毂的视觉特征，也符合轮辐受力由中心向圆周分散的路径。中心区域设置了较大的中心孔，用于与车轴轮毂定位配合；周围分布的螺栓孔对应车轮固定点，孔位圆周直径、孔数和中心孔之间必须保持严格同轴关系，否则在装配时会出现孔位错位、贴合面偏载等问题。

　　轮辋部分采用深槽式轮廓，外侧唇边与内侧桶身形成轮胎安装空间。深槽结构的作用在于拆装轮胎时提供胎圈退让位置，使轮胎能够越过轮缘进入配合面。轮辋宽度决定了可适配轮胎的断面宽度范围，轮缘高度则影响胎圈的轴向约束。建模时轮辋筒体并非简单等厚圆筒，而是沿轴向呈现多级台阶：靠近外侧轮缘处有凸起唇边，中部为胎圈座，内侧再过渡到桶壁。这些曲面转折直接关系到轮胎充气后的贴合位置，不能只按外观造型处理。

　　设计思路上，这类改装轮毂强调外观风格与安装边界的统一。五辐造型让轮辐之间形成较大的镂空区域，有利于制动盘和制动卡钳散热，也为后期改装大尺寸制动总成留出视觉与物理空间。轮辐背面与制动部件之间的间隙需要在整车状态下复核，尤其在转向极限和悬架跳动工况下，要避免轮辐内侧与卡钳、气嘴或平衡块发生干涉。轮辋偏距则决定了车轮安装后相对翼子板的外凸程度，偏距过小会使轮距加宽，可能带来轮胎擦碰轮眉的风险；偏距过大则会让轮辐内侧更靠近悬架部件。

　　安装边界方面，中心孔承担径向定位作用，螺栓孔承担夹紧和载荷传递作用，二者共同保证车轮高速旋转时的同心度。模型中周向布置的小螺栓体现了组合式轮毂的外观特征，在真实产品中这类结构往往涉及轮辐与轮辋的连接密封和夹紧力分配。若用于工程校核，需要进一步明确螺栓规格、拧紧顺序、结合面摩擦系数以及轮盘材料强度；若用于展示或改装方案沟通，则可重点检查轮辐造型、轮辋深度、孔位布局和整车姿态之间的匹配。

　　在三维建模过程中，旋转对称特征适合通过草图轮廓旋转生成轮辋基体，轮辐可采用单根辐条成型后圆周阵列，螺栓孔与装饰螺栓同样按节圆阵列处理。需要注意的是，阵列前应保证中心孔、螺栓孔和轮辋轴线重合，辐条与轮辋交接处应保留过渡圆角，避免应力集中。轮缘、胎圈座和深槽区域的曲线不能随意简化，因为这些位置决定了轮胎装配可行性。对于从事底盘设计、改装件开发或车轮结构学习的人员来说，该模型能够较完整地展示复古改装轮毂从中心安装区到外侧轮辋的空间层次，也便于在此基础上调整孔数、辐条形式、轮辋宽度和偏距，形成不同车型适配方案。
