斯堪尼亚R420重型牵引卡车车头外观结构

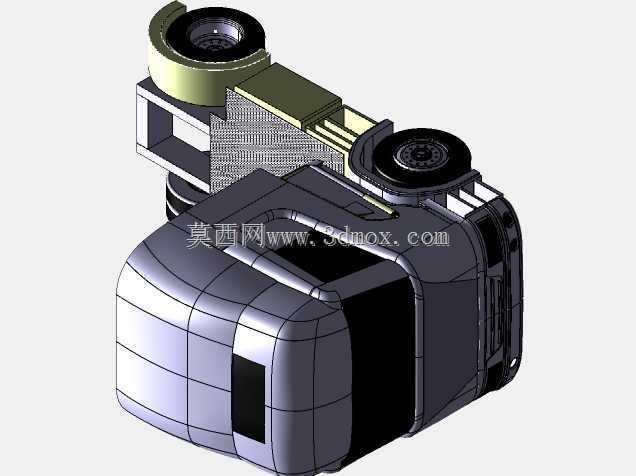

　　重型牵引车头的三维外观结构在物流装备、整车教学、改装方案评审和商用车展示中都有明确使用价值。该模型围绕高顶驾驶室、前围覆盖件、风窗区域、侧窗开口、下部保险杠与轮拱过渡进行还原，重点不是表现复杂内饰，而是把车头外轮廓、分件关系和装配边界以可观察的方式呈现出来。对于结构设计人员而言，这类模型可用于校核驾驶室与底盘前段的空间关系，也可在布置冷却模块、踏板、牵引连接区域、前部灯具和外饰覆盖件时提供外形参照。

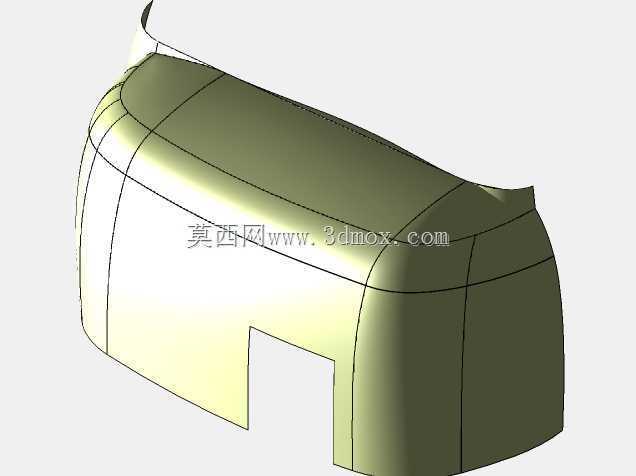

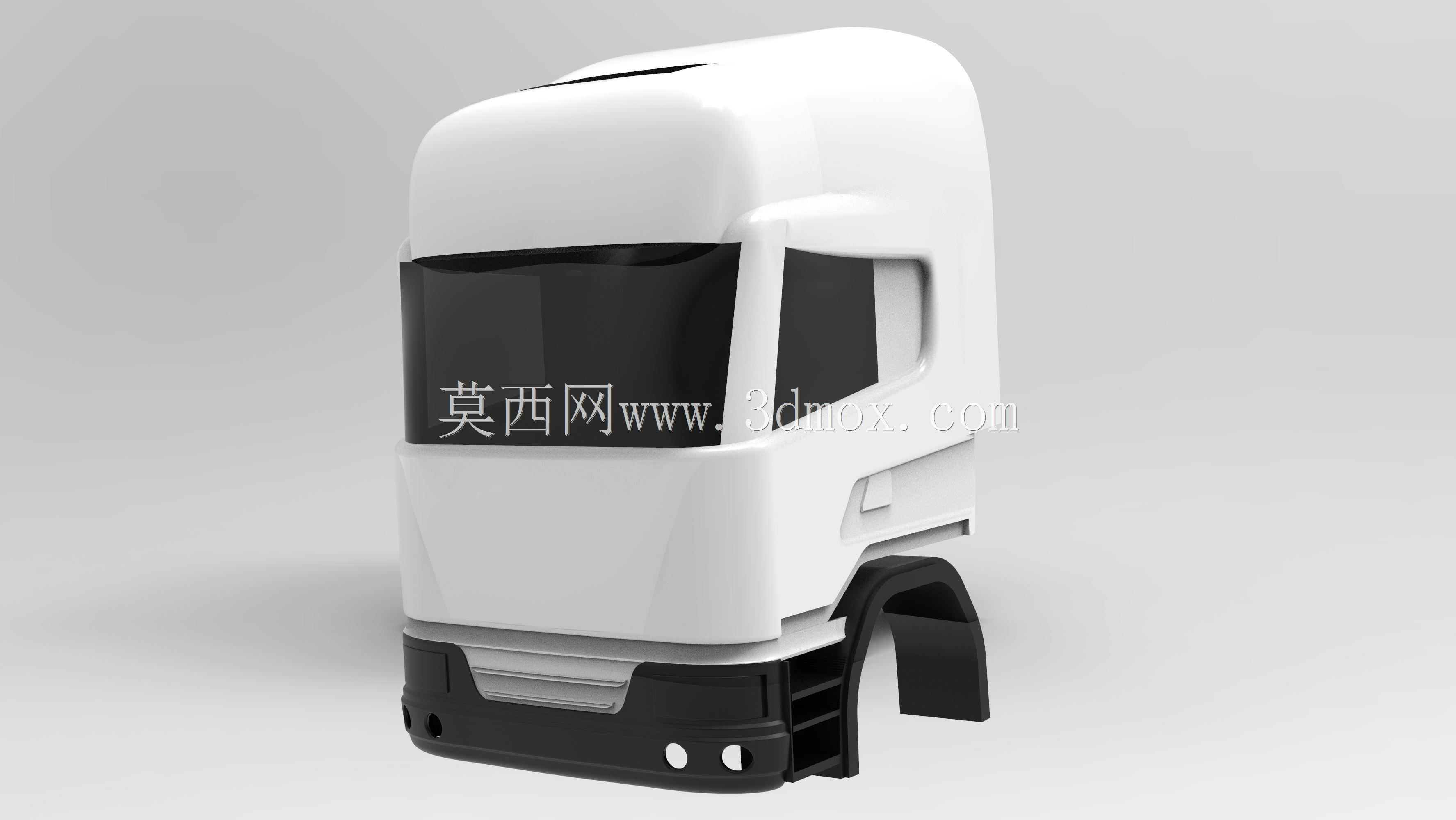

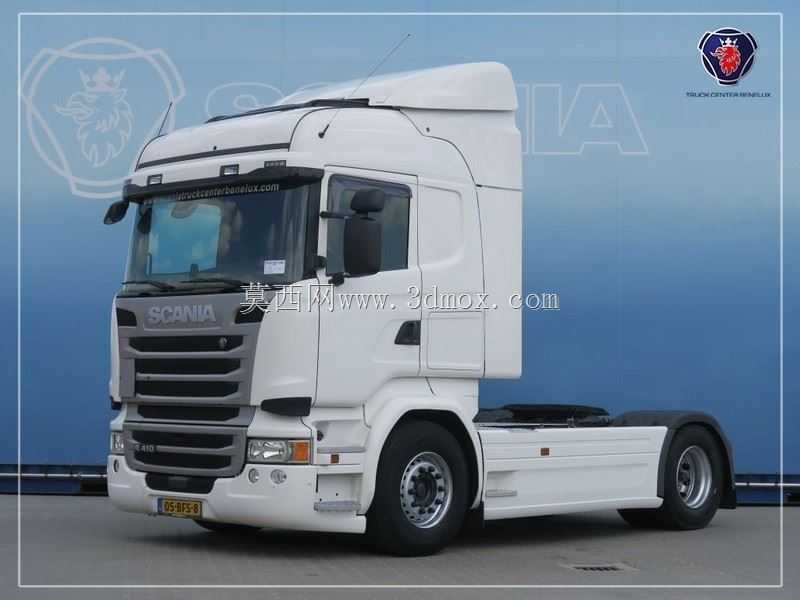

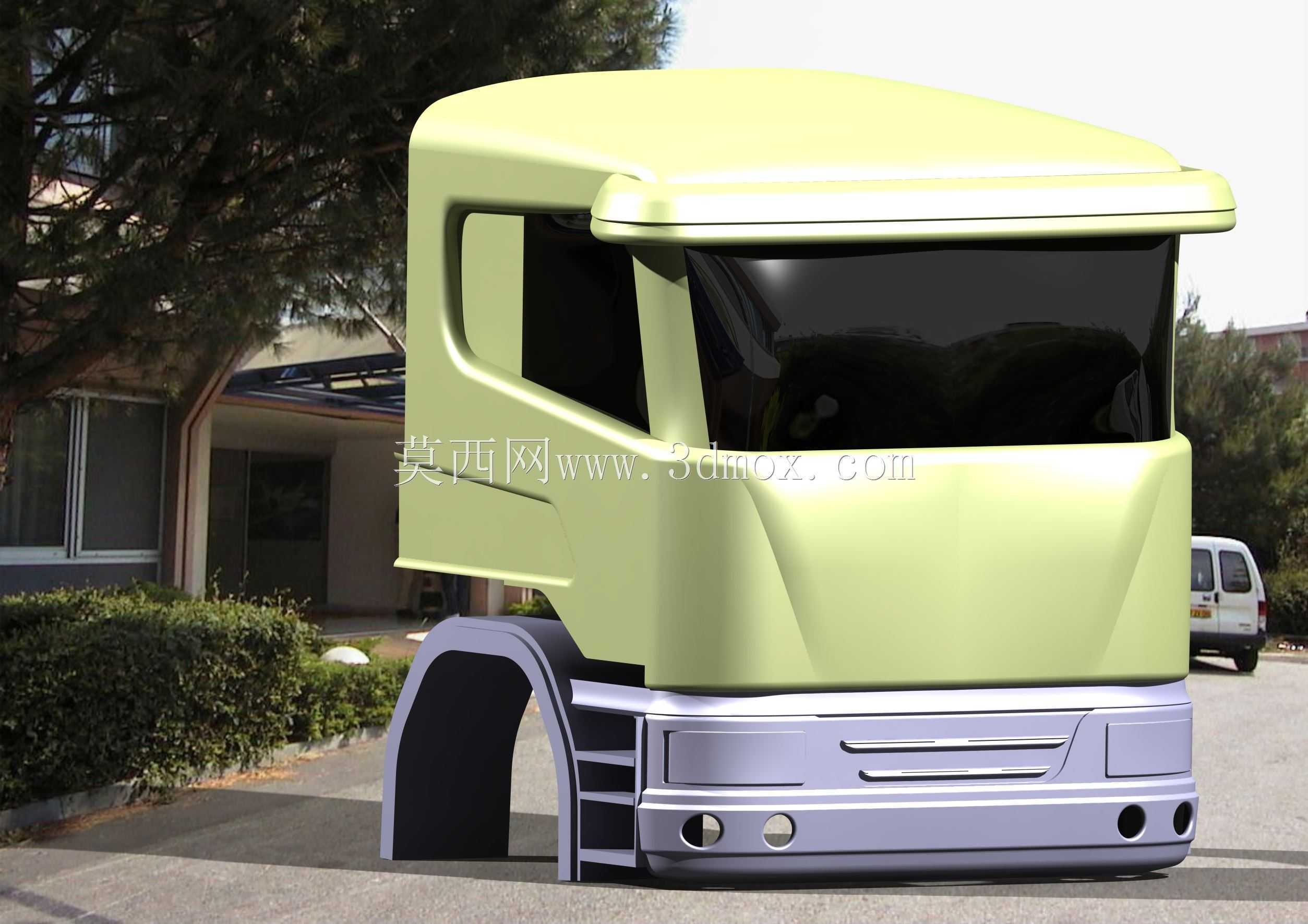

　　从实际用途看，R420这类重型牵引车主要承担干线货运、港口集疏运、工程物料转运以及专用车上装改装的牵引任务。车头部分需要兼顾驾驶员视野、风阻控制、维修接近性和前部碰撞承载路径。模型中高顶驾驶室占据主体，顶部采用连续弧面过渡，前风窗面积较大，A柱区域向侧后方收束，能够在视觉上反映长途运输车辆对内部站立空间和外部气动性能的兼顾。前围上部为大面积白色覆盖件，风窗下方保留黑色遮光与装饰区域，下部黑色保险杠分段明显，这种色彩与形体分区也对应实车中不同材料、工艺和维修更换逻辑。

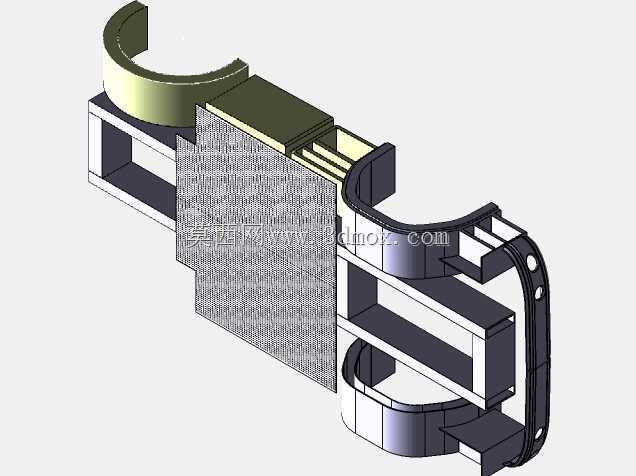

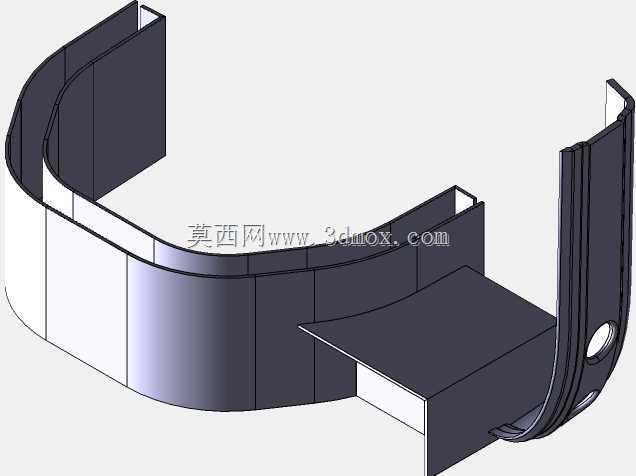

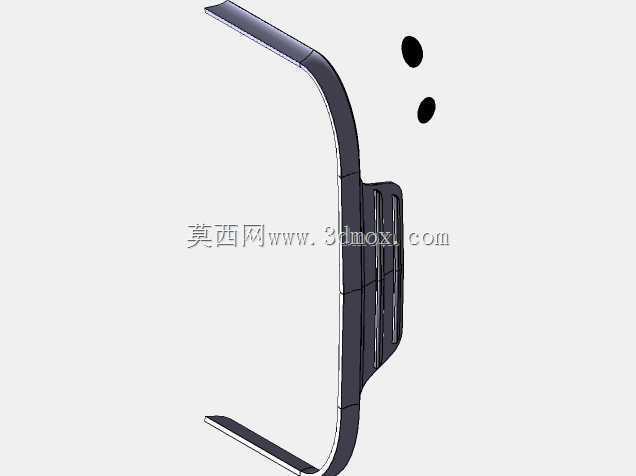

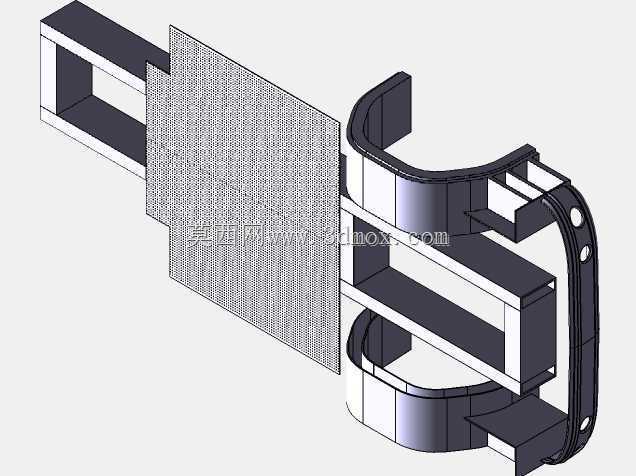

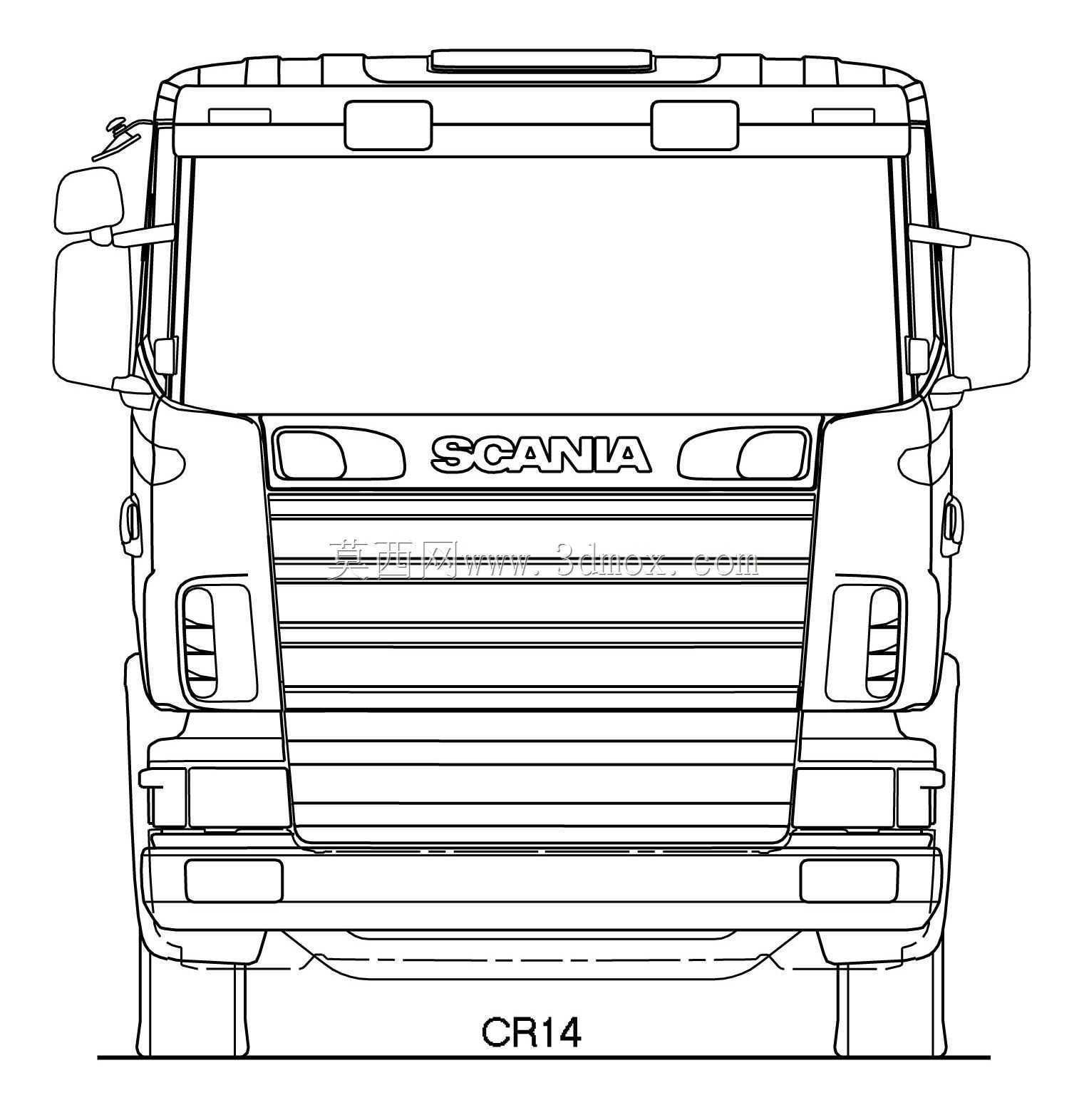

　　设计思路上，驾驶室外壳不能只按单一曲面处理。前脸需要在风窗下沿、面罩、保险杠、灯具安装区和脚踏入口之间建立稳定的层级关系。模型可见前保险杠下部较厚，左右设置小圆灯位置，中部保留进气与拖钩相关区域的造型暗示；两侧轮拱向外张开，既为转向轮跳动和最大转角留出间隙，也使驾驶室下部与轮胎之间形成合理的防护边界。侧面高顶与车门区域采用较直的腰线，侧窗开口和后视镜安装基座附近的形体转折清晰，便于后续在工程场景中加入后视镜支架、门把手、踏步、挡泥板以及底盘线束等细节。

　　外形尺寸与安装边界是牵引车头建模时不能忽略的内容。虽然外观模型不直接给出底盘悬架参数，但驾驶室宽度、高度、前悬长度和轮拱位置会影响整车包络。高顶驾驶室顶部应考虑导流罩、示廓灯、天线和车顶附件的安装面；前围后方需要预留发动机舱、散热系统、转向系统和制动管路的检修空间；保险杠区域既要满足接近角，也要兼顾灯具、牌照、拖钩和防钻入装置的布置。若将该模型用于专用车改装，还需要结合车架上平面、驾驶室后悬、第五轮位置和电气接口进行二次校核，避免外饰模型与底盘、上装发生干涉。

　　在三维建模处理上，车头主体适合采用曲面与实体结合的方式：高顶、侧围、前脸等大面积覆盖件通过连续曲面控制光顺性，保险杠、轮拱、窗框和踏板区域则用较明确的棱线划分部件边界。风窗黑色区域可作为独立玻璃或遮光件表达，便于后期赋予透明材质或渲染深色效果；下部黑色件应与白色驾驶室保持分缝，不应简单合并成一个整体，否则在工程展示中会丢失装配关系。轮拱内侧与底盘连接位置需要保留开口，使轮胎、前轴、板簧或空气悬架、转向拉杆等系统有继续装配的空间。

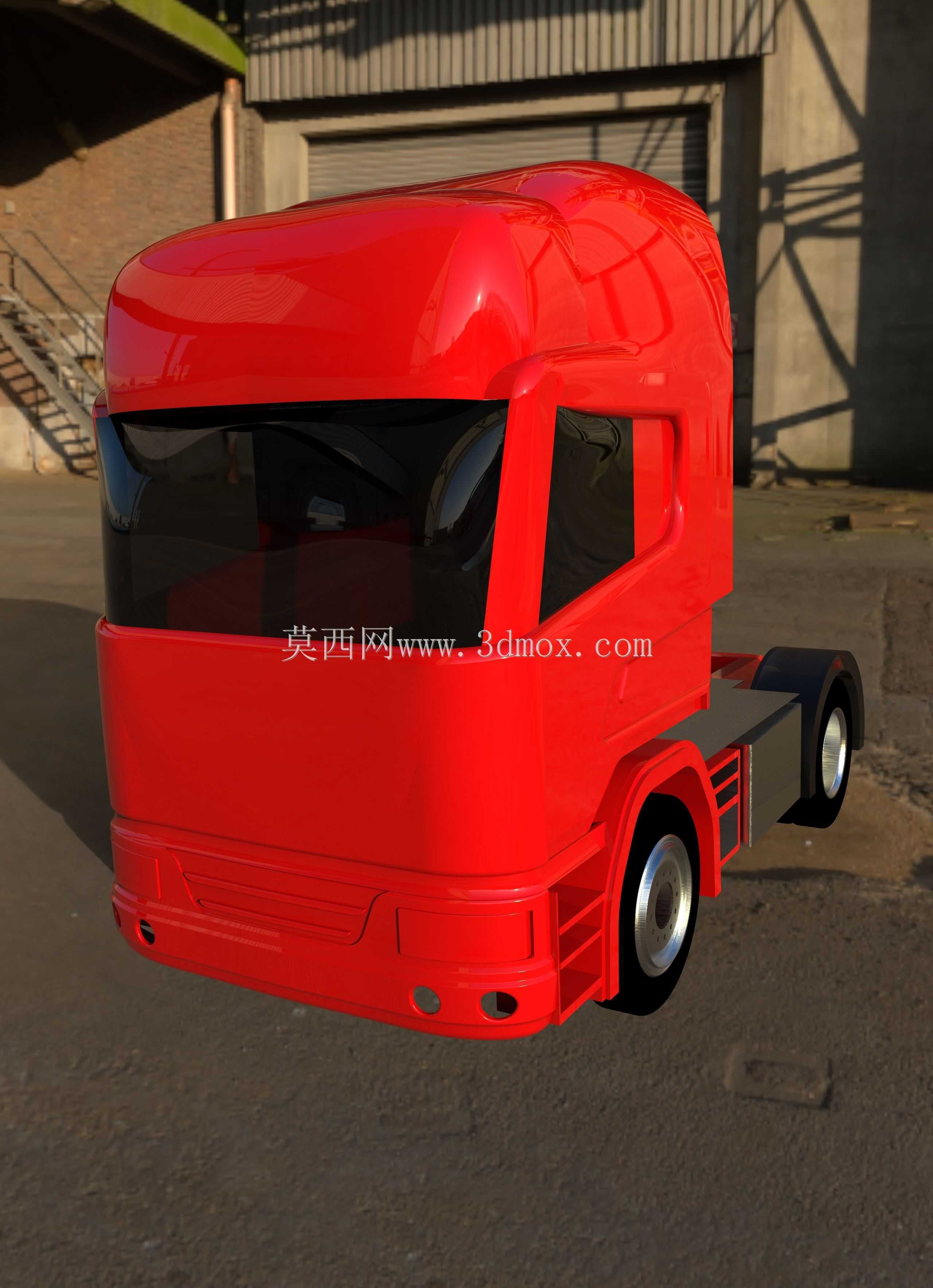

　　应用到方案评审时，该模型可作为商用车外形比例验证的基础件。设计人员可以围绕它检查前风窗倾角、驾驶室高度与挂车导流匹配、侧面踏步高度、保险杠离地间隙以及车头与半挂车之间的间隙。用于教学时，它能帮助初学者理解重型卡车驾驶室并非单纯外壳，而是由外覆盖件、玻璃、保险杠、灯具、轮罩、入口踏板和下部防护结构共同组成。用于渲染展示时，黑白分色已经具备较强识别度，后续可增加材质、环境反射和轮胎底盘件，使整车姿态更完整。整体来看，该车头结构抓住了重型牵引车辆最核心的外观特征，也为进一步补充底盘、动力系统和挂车连接机构留下了清晰的建模边界。
