四缸内燃机曲柄连杆配气机构教学演示结构

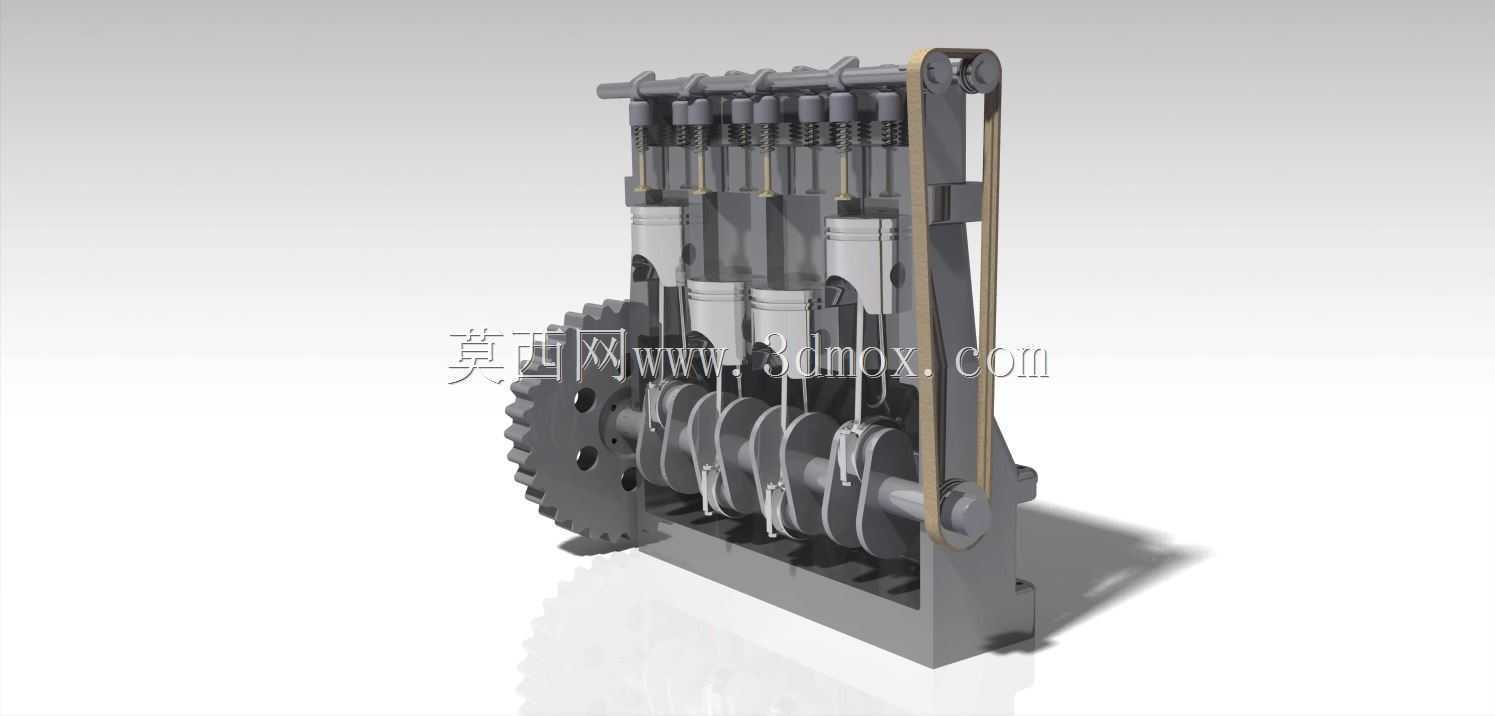

　　这套直列四缸往复式内燃机结构，把整机核心运动链路全部做了外露式呈现，没有加装外围罩壳、冷却管路与附属电气件，所有参与动力转换的构件都保留完整装配关系，非常适合用于原理教学、机构运动仿真验证以及新从业者理解内燃机工作逻辑。从实际应用场景来看，这类全剖视外露结构常出现在职业院校汽修实训台、高校机械原理课程演示教具、发动机拆装训练台以及动力总成科普展项中，和量产装机状态不同，它刻意取消了遮挡内部运动的缸体外壳、油底壳密封段与侧盖，让观察者可以直接同步看到四个活塞的往复行程、曲轴各曲拐的相位差、进排气门的启闭时序以及正时传动的同步动作，不用拆解就能把四冲程发动机的做功循环对应关系梳理清楚。

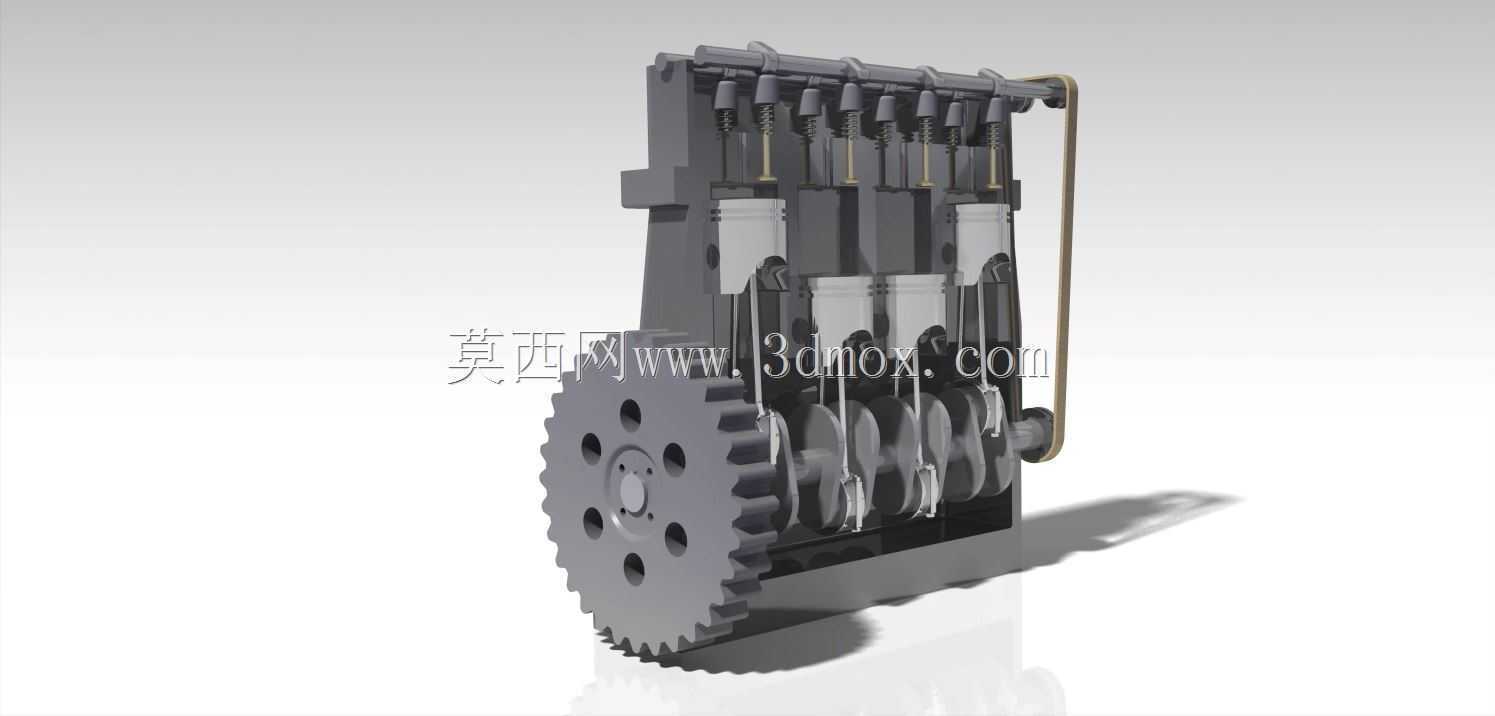

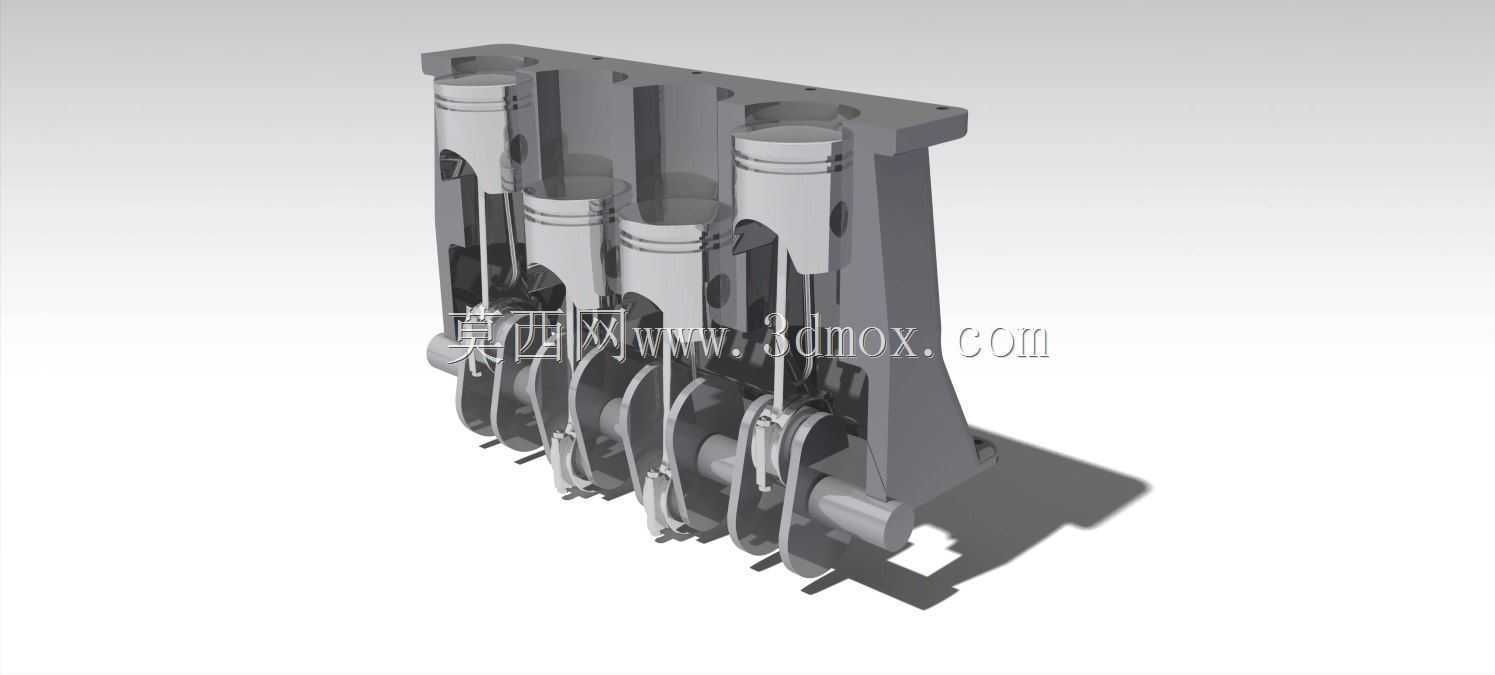

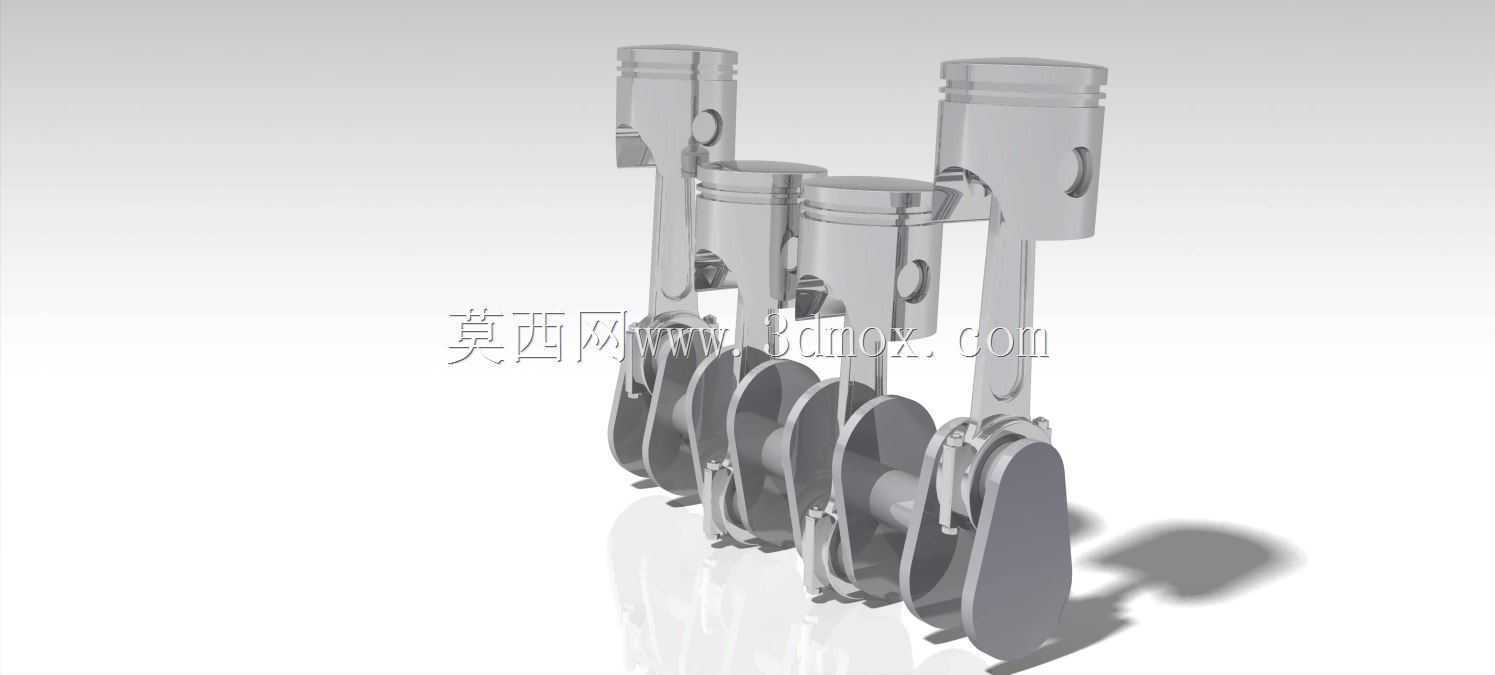

　　整个结构的动力传递路径完全按照真实直列四缸汽油机的逻辑搭建：下部曲轴采用平面曲轴布置，四个曲拐按照1-3-4-2的做功间隔相位排布，相邻曲拐错开180度，保证四个缸的做功行程均匀间隔，曲轴输出端集成起动齿圈，既可以模拟飞轮端的动力输出接口，齿圈结构也对应真实发动机起动机啮合驱动的安装形式。连杆大头采用剖分式轴瓦装配结构，和曲轴曲柄销配合，小头通过活塞销和铝质活塞连接，活塞环槽位置保留了气环、油环的装配卡位，还原活塞在气缸内往复运动时的密封、刮油结构特征。

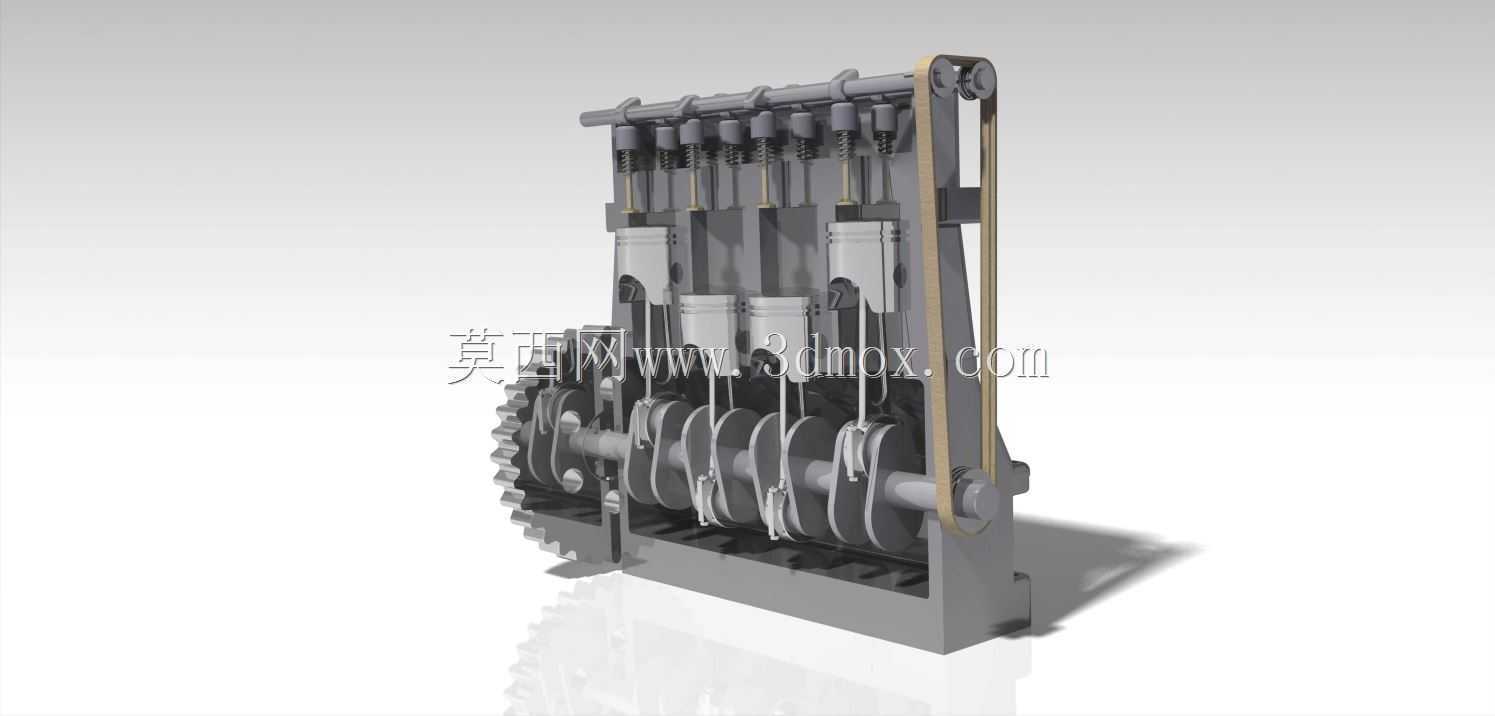

　　上部配气机构完整复刻了顶置气门的布置形式：每个气缸对应进气、排气两组气门，气门杆部套有复位弹簧，弹簧下端通过弹簧座和锁片固定，顶端由摇臂/挺柱组件驱动；凸轮轴布置在缸盖上方，凸轮型线按照气门升程、配气相位设计，转动时会按照各缸的工作顺序依次顶动对应气门，在活塞到达进气、排气行程的对应位置精准完成开启、关闭动作，和活塞运动形成严格的时序配合。前端的正时传动采用同步带加张紧轮的结构，曲轴前端的主动带轮和凸轮轴端的从动带轮通过正时皮带连接，传动比严格设定为2:1，保证曲轴每转动两圈、凸轮轴转动一圈，匹配四冲程发动机的工作循环要求，侧边的张紧轮通过摆臂结构压紧皮带，消除传动间隙，避免正时跳齿。

　　从设计思路上，这套结构优先保证运动关系的可读性，所有零件的装配层级完全按照真实发动机的装配顺序搭建：先完成曲轴在缸体主轴承座上的定位，再依次装入连杆活塞组、缸套、缸盖垫、缸盖总成，之后布置气门、弹簧、摇臂组件，最后安装凸轮轴、正时带轮与皮带、张紧机构，所有配合面的定位关系、螺栓紧固点位都和实际装机逻辑一致，没有为了视觉效果随意改动构件的相对位置。机架部分采用开放式立式框架，底部的支撑脚预留了和实训台架台面连接的安装孔位，整体重心落在曲轴轴线下方，整机运行演示时不会出现晃动；侧向留出的操作空间可以让学习者手动盘动曲轴，逐行程观察活塞上下止点位置、气门叠开角度、正时标记对齐关系，也可以单独拆解某一缸的连杆活塞组，练习活塞环装配、连杆螺栓扭矩对位、气门间隙调整的基础操作。

　　安装边界方面，整机长度方向沿曲轴轴线延伸，覆盖四个缸的缸心距加上前端正时轮系、后端起动齿圈的占用空间，宽度方向以缸体两侧安装面为基准，预留出摇臂运动和张紧轮调节的操作余量，高度方向从底部支撑安装面到顶部气门弹簧上端，所有运动构件的外轮廓都不超出框架边界，盘动曲轴时连杆大头、正时皮带的摆动范围不会和周边支架发生干涉。结构中还保留了真实发动机的多处细节特征：曲轴的平衡重块对应曲拐位置布置，用来抵消活塞连杆往复运动产生的一阶惯性力；缸体上的主轴承盖采用螺栓锁紧结构，和下机架连为一体保证曲轴支撑刚度；正时皮带的齿形和带轮齿槽完全匹配，传动过程中不会出现打滑错位。对于结构设计人员来说，这套模型可以直接用来验证曲柄连杆机构的运动干涉情况、配气相位和活塞行程的匹配关系，也可以作为实训设备开发时的结构参考，在外围加装安全防护罩、驱动电机、转速传感器之后，就能扩展成可电动运转的动态教学演示台。
