星型五缸径向活塞动力总成结构

　　这套径向布置的活塞动力总成，核心采用五组气缸沿中心曲轴周向均匀辐射排布的经典星型构型，在早期航空动力领域有着极为广泛的落地应用，在涡轮喷气动力普及之前，这类布局的内燃机是中小型通航飞机、初级教练机最主流的动力选型，时至今日在复古通航飞行器、航空科普教具、小型特种动力装备的改装场景中，依然能见到这类结构的衍生应用。

　　从实际功能逻辑来看，这套总成完整覆盖了往复式内燃机的全部动力传递链路：五个活塞分别在对应气缸内完成往复直线运动，通过各自铰接的连杆共同汇聚到中心曲轴的曲柄销部位，将活塞的直线做功动作转化为曲轴的旋转扭矩输出。和直列、V型缸体布局相比，径向排布的结构特性非常鲜明：首先整套动力单元的轴向长度极短，曲轴的支撑跨距很小，工作时曲轴的挠曲变形量远低于同排量直列机型，整机刚性表现更优；其次五组气缸围绕中心曲轴均匀分布，工作时各缸的往复惯性力可以沿径向互相抵消大半，整机运转的振动水平更低，不需要额外配置大质量平衡轴就能实现平顺运行；再者所有气缸都直接暴露在外侧迎风面，飞行过程中迎面气流可以直接扫过缸体散热鳍片，不需要配置复杂的水冷管路、散热水箱与冷却水泵，风冷散热效率完全可以满足持续运转需求，整套动力的附属零部件数量更少，野外机场的维护排查难度大幅降低，非常适配早年航空作业缺乏完备地面保障的使用场景。

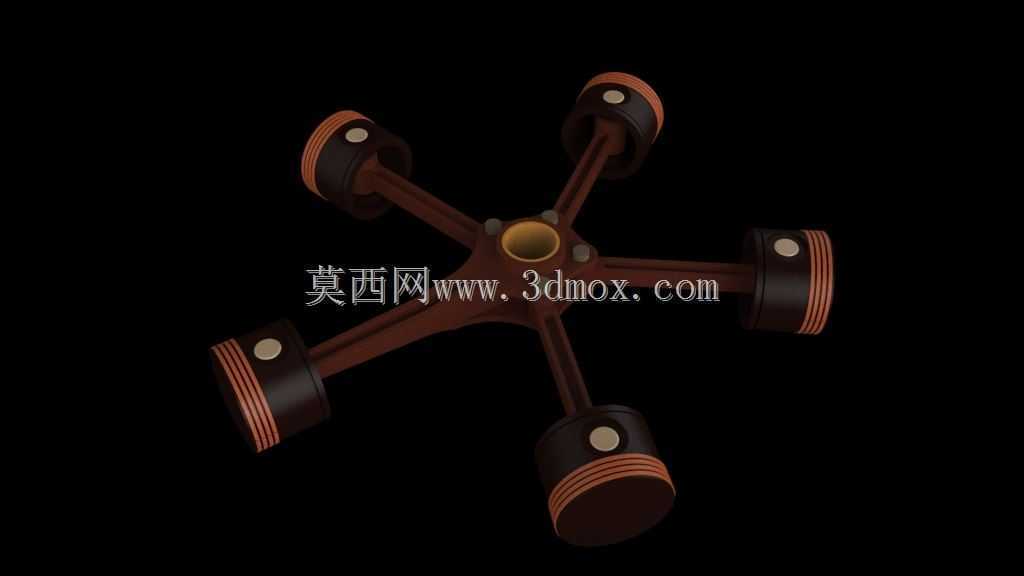

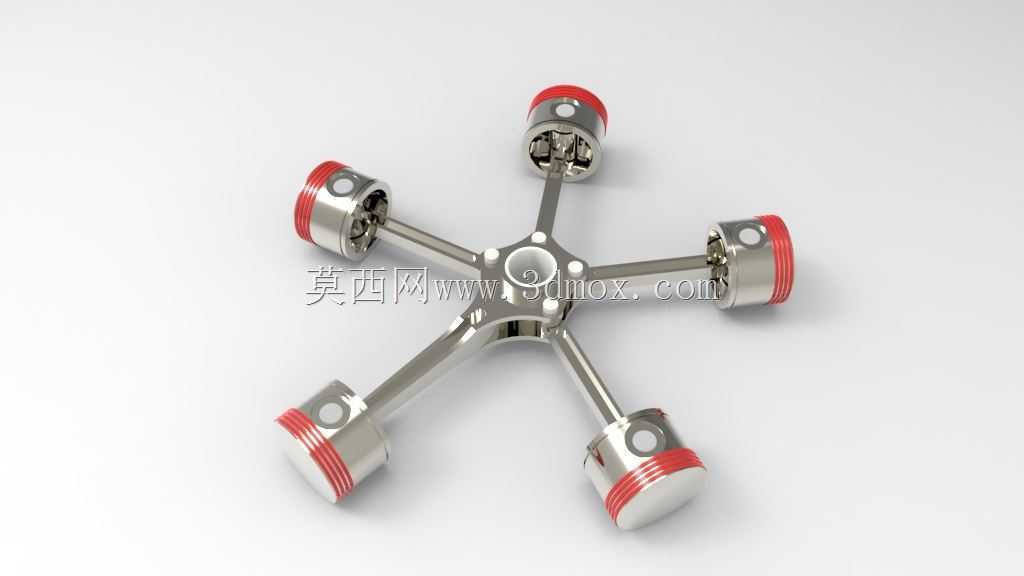

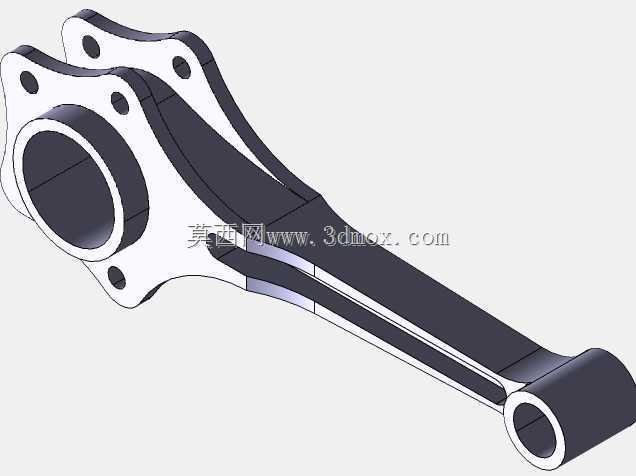

　　从结构设计的落地细节来看，整套总成的建模完整还原了实际装配的配合关系：中心部位的曲轴采用整体式曲柄结构，五个连杆的大头端采用并列铰接的方式共同装配在同一个曲柄销上，和普通直列发动机每个连杆对应独立曲柄销的设计有明显区别，这种设计可以大幅缩短曲轴的轴向尺寸，但是对连杆大头的配合公差、曲柄销的表面耐磨性能提出了更高要求。建模过程中可以清晰看到每一组活塞的环槽部位都预留了活塞环的装配槽位，活塞销孔和连杆小头的衬套位置做了同轴度匹配，连杆杆身采用工字形截面，在保证连杆抗拉压强度的前提下尽可能降低往复运动件的质量，减少高速运转时的惯性载荷。

　　从安装边界与外形尺寸的适配逻辑来看，这套径向动力总成的外轮廓呈现正五边形辐射形态，五个气缸的外端面到曲轴中心的径向距离完全相等，整机安装时以中心曲轴的轴线作为定位基准，前端输出轴端对接螺旋桨安装法兰，后端的机匣部位预留有和飞机防火墙连接的安装螺孔组，安装时不需要为缸体预留额外的侧向避让空间，径向轮廓之外仅需要预留少量气流流通的散热间隙即可。和同功率的直列水冷发动机相比，这套径向总成的迎风面积虽然更大，但是轴向长度缩短了近六成，对于机头空间紧凑、追求短距轻量化的轻型飞机来说，这种布局可以大幅缩短前机身的长度，优化整机的重心配平区间。

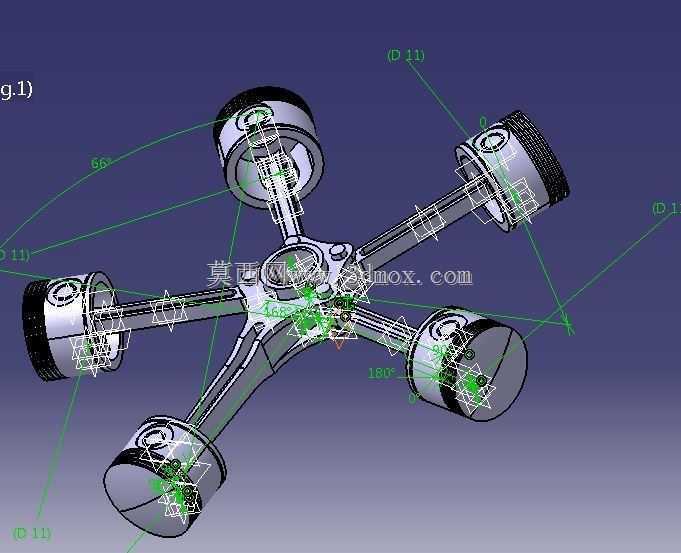

　　在实际工程应用中，这类径向发动机的设计还要兼顾多缸点火顺序的匹配，五缸机型通常采用间隔点火的做功顺序，保证曲轴每旋转一周都有气缸交替做功，动力输出的扭矩波动更小，驱动螺旋桨时不会出现明显的转速脉动。建模时还原的各缸运动包络线也可以直观验证：曲轴运转全过程中，所有连杆、活塞的运动轨迹都不会出现互相干涉的情况，相邻气缸之间的连接筋板既可以强化机匣整体刚性，也可以作为散热气流的导流结构，引导迎面气流均匀扫过每一个缸体的散热表面，避免出现局部缸温过高的问题。
