带皮带传动的电机驱动齿轮箱结构设计

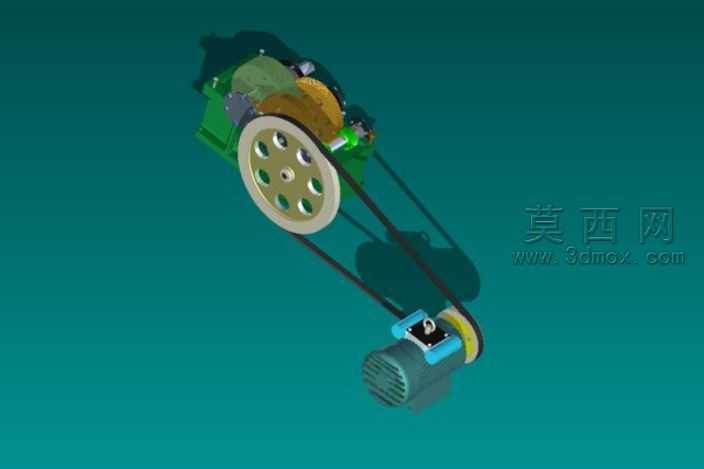

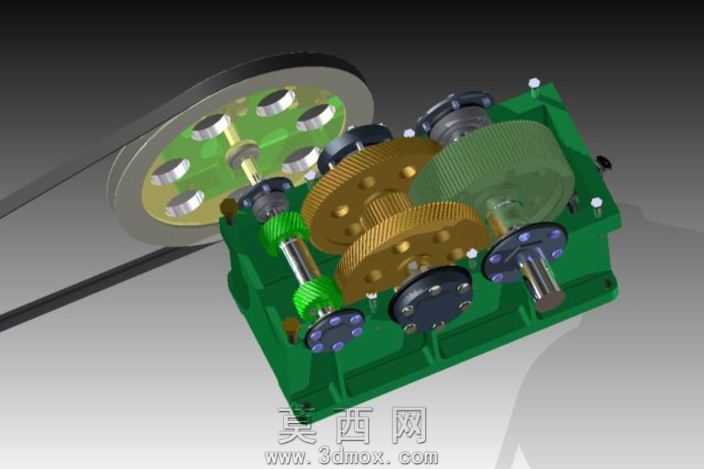

本作品为带皮带传动结构的电机驱动齿轮箱三维设计，整体采用三维建模软件完成全参数化建模，建模过程中严格遵循机械传动设计规范，对各零部件的尺寸公差、装配关系进行了精准约束，确保模型可直接用于后续的工程分析与生产参考。模型整体结构清晰，从动力输入端到输出端的传动路径完整呈现：底部为驱动电机，电机输出轴端安装小直径带轮，通过V型皮带将动力传递至齿轮箱输入轴端的大直径带轮，带轮与轴之间采用键连接实现周向固定，轴端设置挡圈完成轴向定位，保证传动过程中带轮不会发生窜动。齿轮箱内部采用多级齿轮啮合传动结构，建模时对齿轮的模数、齿数、压力角等核心参数进行了标准化设定，齿轮齿面经过细节处理，还原了真实的渐开线齿形特征，齿轮与传动轴之间同样采用键连接固定，传动轴两端配置轴承支撑，轴承安装位置设计有对应的轴承座孔位，保证轴系运转的同轴度与稳定性。箱体部分采用剖分式结构设计，既方便内部齿轮、轴系零件的装配与后期维护，也能在运转过程中为内部零件提供密闭的防护空间，避免灰尘、杂质进入啮合区域影响传动效率。渲染阶段针对不同零件赋予了对应材质：电机外壳采用铸铁哑光材质，皮带采用黑色橡胶材质，带轮采用钢材金属质感材质，齿轮根据功能不同区分了材质表现，箱体外壳采用绿色涂装金属材质，各紧固件采用镀锌亮面金属材质，通过光影调整突出了各部件的结构层次与装配关系，让整个传动系统的运作逻辑一目了然。设计过程中重点考量了传动比分配、中心距校准、部件干涉检查等核心环节，通过三维装配验证了各运动部件在运转过程中不会发生碰撞，皮带的张紧度、齿轮的啮合间隙都经过模拟调整，确保整体结构具备实际工程应用的合理性，可作为机械传动教学、相关设备改造设计的参考模型使用。
