标准拉杆式液压油缸三维结构设计

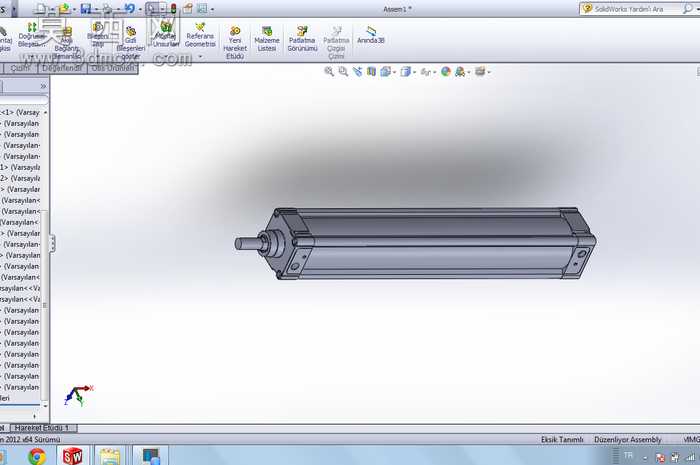

该作品为标准拉杆式液压油缸的三维参数化模型，建模过程严格遵循液压元件通用设计规范，首先基于液压油缸的额定工作压力、行程参数、缸径杆径标准值完成整体尺寸链的推导，在三维建模环境中先搭建缸筒、端盖、活塞杆、活塞、密封组件、拉杆紧固件的基础轮廓草图，通过拉伸、旋转、切除等基础特征完成各单体零件的实体构建，对密封沟槽、拉杆安装孔、油口螺纹、活塞杆导向段等关键配合部位做了精确的尺寸约束，保证各零件装配后的同轴度、配合公差符合实际生产要求。装配阶段采用自下而上的装配逻辑，依次完成活塞与活塞杆的紧固装配、缸筒与前后端盖的拉杆锁紧装配、密封件与导向环的对应槽位装配，全程添加同轴、面重合、轴向限位等装配约束，完整还原液压油缸的实际装配关系，同时预留了活塞杆轴向伸缩的运动自由度，可直接用于运动仿真验证行程限位是否存在干涉。模型材质分配贴合实际生产用料，缸筒与端盖采用高强度合金钢材质，表面做发黑防锈处理的哑光金属质感，活塞杆采用镀铬抛光的亮面金属材质，密封件采用丁腈橡胶的哑光深色橡塑质感，紧固件采用标准镀锌件的金属质感，不同材质的光影区分清晰，可直观区分各部件的功能分区。结构设计上采用经典的拉杆式油缸结构，前后端盖通过四根均布拉杆锁紧在缸筒两端，相比焊接式油缸具备拆装维护便捷、密封件更换方便的优势，活塞部位设置了双向密封与导向支撑环，既保证高低压腔的油液隔离，又能承受活塞杆侧向负载，前后端盖分别设置进出油口，可通过压力油驱动实现活塞杆的伸出与缩回动作，整体结构紧凑，受力均匀，可直接用于液压系统的选型参考、装配教学、虚拟样机调试等场景，模型细节完整，无多余特征，可直接导出工程图用于生产加工参考。
