圆柱螺旋压缩弹簧带芯轴结构设计

　　圆柱螺旋压缩弹簧是机械传动与缓冲系统中最常见的弹性储能元件，本次建模对象为等节距圆柱螺旋压缩弹簧，并配套设置了一根贯穿弹簧内孔的导向芯轴，完整还原了弹簧在实际装配工况下的约束状态。弹簧整体采用圆形截面金属丝材绕制而成，螺旋升角均匀，各圈之间保留有均匀的轴向间隙，该间隙为弹簧受轴向载荷时的压缩变形预留行程，避免弹簧在额定工作载荷下出现圈与圈贴合压实的失效情况。

　　从实际应用场景来看，这类螺旋压缩弹簧广泛分布在各类工业设备的缓冲机构、复位机构、力值调节机构、阀门启闭机构、夹具压紧机构以及车辆悬架系统当中。在自动化生产线的压紧工位，弹簧可以提供持续稳定的轴向预紧力，保证工件被牢靠夹持；在阀门结构中，弹簧依靠自身弹力推动阀芯复位，实现管路通断的自动控制；在缓冲装置中，弹簧将外部冲击动能转化为弹性势能逐步释放，削弱冲击载荷对设备主体结构的损伤。配套的导向芯轴是弹簧装配中十分关键的配套结构，芯轴穿入弹簧内圈之后，可以严格限制弹簧在受压过程中出现侧向弯曲、圈体错位、失稳翘曲的问题，尤其当弹簧的自由长度与中径比值较大、长径比超出允许稳定范围时，内置芯轴是保证弹簧轴向平稳压缩必不可少的结构措施。

　　建模过程中首先确定弹簧的核心几何参数：弹簧中径、丝材直径、有效圈数、总圈数、自由长度以及节距，通过螺旋线路径扫描圆形截面生成弹簧主体，螺旋线的起止位置预留有支撑圈结构，支撑圈通常并紧磨平，用于保证弹簧两端承压面与轴线垂直，装配后受力均匀不发生偏斜。贯穿的芯轴外径与弹簧内圈之间保留合理的配合间隙，间隙过小会在弹簧变形时发生丝材与芯轴的摩擦卡滞，间隙过大则无法起到有效的径向导向约束，工程设计中一般将单边间隙控制在丝径的十分之一左右，兼顾导向精度与运动顺畅性。

　　外形尺寸与安装边界方面，弹簧的最大外轮廓直径为中径加上两倍丝材直径，安装时对应的安装孔内径需要大于弹簧外径并预留径向活动余量；芯轴的长度需要超出弹簧完全压并时的总长度，保证弹簧在全行程压缩过程中始终不会脱离芯轴导向。弹簧两端的承压端面需要与相邻安装零件的定位面完全贴合，避免局部点接触造成应力集中。从受力特性来看，等节距圆柱压缩弹簧的轴向刚度为线性特性，载荷与变形量呈正比关系，设计人员可以通过调整丝材直径、弹簧中径、有效圈数来改变刚度值：丝材越粗、中径越小、有效圈数越少，弹簧刚度越高，能承受的载荷越大；反之则刚度更低，变形行程更长。

　　结构细节上，弹簧的两端并紧圈不参与弹性变形，主要作用是提供平稳支撑，有效工作圈才承担储能与变形功能。在三维建模时需要准确区分支撑圈与有效圈的节距差异，支撑圈部分节距等于丝材直径，圈体之间相互贴紧，有效工作圈部分节距均匀大于丝材直径，预留压缩空间。配套芯轴的两端可以根据装配需求设置倒角、轴肩或者定位孔，方便芯轴在设备基座上固定，防止芯轴随弹簧压缩过程发生轴向窜动。

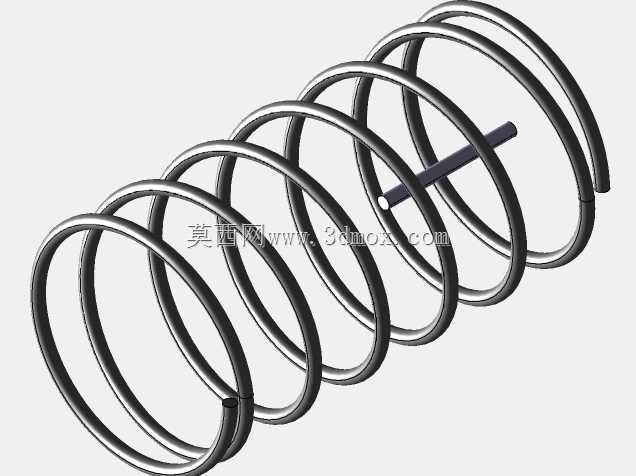

　　这类弹簧结构在选型与校核阶段，除了确认刚度与行程匹配之外，还需要校核弹簧的疲劳寿命，在交变载荷工况下要保证弹簧丝的最大切应力处于材料许用应力范围之内，避免长期往复加载后出现断裂失效。三维模型完整呈现了弹簧螺旋曲面、丝材圆滑过渡以及芯轴与弹簧的装配位置关系，能够直接用于装配干涉检查、运动仿真模拟，直观展示弹簧压缩全过程中圈体的位移变化，以及芯轴与弹簧内圈的间隙变化，为后续工程出图、结构优化、实物加工提供完整的三维数据支撑。
